အဘယ်ကြောင့် TaC Coating သည် Semiconductor Graphite အစိတ်အပိုင်းများအတွက် ဦးစားပေးရွေးချယ်မှုဖြစ်လာသနည်း။

ဆီမီးကွန်ဒတ်တာစက်မှုလုပ်ငန်းသည် ပိုကြီးသော wafer အချင်းများ၊ မြင့်မားသောလည်ပတ်မှုအပူချိန်များနှင့် ပိုမိုတင်းကျပ်သောညစ်ညမ်းမှုဘတ်ဂျက်များဆီသို့ တွန်းပို့လာသည်နှင့်အမျှ ဂရပ်ဖိုက်အစိတ်အပိုင်းများပေါ်တွင်တင်ထားသော တောင်းဆိုမှုများသည် သိသိသာသာကြီးထွားလာပါသည်။ Crucibles၊ susceptors၊ အပူပေးကိရိယာများ၊ လမ်းညွန်ကွင်းများနှင့် မျိုးစေ့ကိုင်ဆောင်သူများသည် အပူဒဏ်ကိုခံနိုင်ရည်ရှိရန် မမျှော်လင့်တော့ဘဲ—၎င်းတို့သည် ၎င်းတို့၏ပုံသဏ္ဍာန်ကို ထိန်းထားရန်၊ အညစ်အကြေးများထုတ်လွှတ်မှုကို ဖိနှိပ်ကာ ပြင်းထန်စွာ ဓာတ်ပြုသောလေထုတွင် သက်တမ်းရှည်လည်ပတ်မှုများကို ဆက်လက်ရှင်သန်ရန် လိုအပ်ပါသည်။

အဆိုပါစိန်ခေါ်မှုများကိုဖြေရှင်းရန်အတွက် Chemical Vapor Deposition (CVD) tantalum carbide (TaC) coatings များသည် အဆင့်မြင့် semiconductor ထုတ်လုပ်မှုလိုင်းများတွင် ဂရပ်ဖိုက်အစိတ်အပိုင်းများကို ကာကွယ်ရန်အတွက် အလွန်အလားအလာကောင်းသော ဖြေရှင်းချက်တစ်ခုအဖြစ် ပေါ်ထွက်လာပါသည်။ ဤဆောင်းပါးတွင် TaC coatings များသည် တိုးပွားလာသော စိတ်ဝင်စားမှုကို အဘယ်ကြောင့် ဆွဲဆောင်သနည်း၊ ၎င်းတို့သည် ပိုမိုတည်ငြိမ်သော လုပ်ငန်းစဉ်များ၊ ပိုမိုကြာရှည်သော အစိတ်အပိုင်းများ၏ သက်တမ်းနှင့် ပိုမိုကောင်းမွန်သော အလုံးစုံကုန်ထုတ်မှု ထိရောက်မှုကို မည်ကဲ့သို့ ပံ့ပိုးပေးသည်ကို ဤဆောင်းပါးတွင် ကြည့်ပါ။

Graphite အစိတ်အပိုင်းများ အဘယ်ကြောင့် အကာအကွယ်အလွှာများ လိုအပ်သနည်း။

Graphite သည် ၎င်း၏ကောင်းသောအပူစီးကူးမှု၊ သိပ်သည်းဆနည်းခြင်းနှင့် စက်ပြုလုပ်ရလွယ်ကူခြင်းတို့ကြောင့် အပူချိန်မြင့်သော semiconductor hardware အတွက် ကြာမြင့်စွာကတည်းက ဆက်စပ်ပစ္စည်းတစ်ခုဖြစ်သည်။ သို့သော် လုပ်ငန်းစဉ်အခန်းများအတွင်း ကြမ်းတမ်းသောအခြေအနေများနှင့် ထိတွေ့သောအခါတွင် ဗလာဂရပ်ဖိုက်တွင် လူသိများသောအားနည်းချက်များရှိသည်။

• အပူချိန်လွန်ကဲစွာ မျက်နှာပြင် ပျက်စီးခြင်း။
• ဟိုက်ဒရိုဂျင်၊ အမိုးနီးယားနှင့် အခြားဓာတ်ပြုဓာတ်ငွေ့များမှ ဓာတုတိုက်ခိုက်မှု
• ကာဗွန်အမှုန်အမွှားများကို ဖယ်ရှားခြင်း။
• အညစ်အကြေးများကို ကြီးထွားလာသော crystals သို့မဟုတ် epitaxial ရုပ်ရှင်များအဖြစ်သို့ ရွှေ့ပြောင်းခြင်း။
• အပူစက်ဝန်းများစွာပြီးနောက် တစ်ဖြည်းဖြည်း ရွေ့လျားမှု

ဤကဲ့သို့သော လုပ်ငန်းစဉ်များတွင် အထူးသဖြင့် ဤပြဿနာများသည် အရေးကြီးလာပါသည်။

• PVT မှတစ်ဆင့် SiC အစုလိုက် ကြီးထွားမှု
• SiC epitaxy
• GaN MOCVD
• AlN crystal ကြီးထွားမှု
• မြင့်မားသော အပူချိန် အပူစက်ကွင်း ဆက်တင်များ

စက်၏ဂျီသြမေတြီများ ကျုံ့သွားကာ စွမ်းဆောင်ရည်လိုအပ်ချက်များ တင်းကျပ်လာသဖြင့် ဂရပ်ဖိုက်အစိတ်အပိုင်းများပေါ်တွင် အနည်းငယ်ညစ်ညမ်းမှု သို့မဟုတ် အနည်းငယ်ဝတ်ဆင်ခြင်းသည် wafer အထွက်နှုန်းနှင့် နောက်ဆုံးစက်ပစ္စည်း၏ ယုံကြည်စိတ်ချရမှုကို တိုက်ရိုက်ထိခိုက်စေနိုင်သည်။

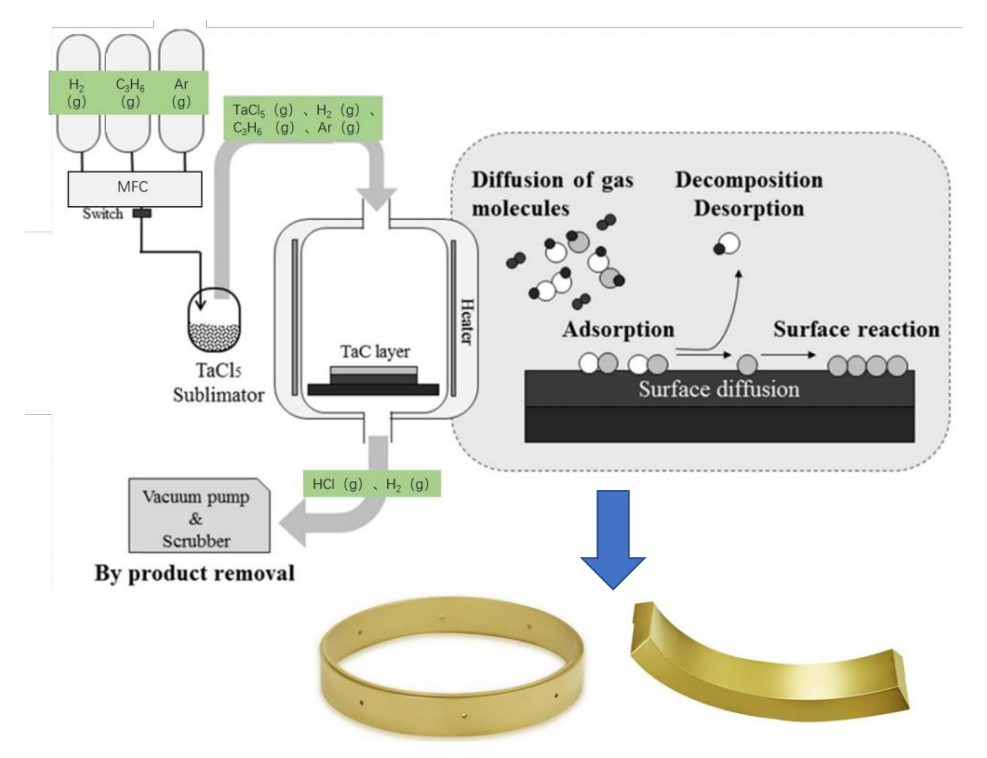

TaC Coating ဆိုတာ ဘာလဲ ။

Tantalum carbide (TaC) သည် 3,880°C ဝန်းကျင်တွင် အရည်ပျော်မှတ်ရှိသော လွန်ကဲစွာ အလင်းပြန်နိုင်သော ကြွေထည်ဖြစ်သည်—လူသိများသော အမြင့်ဆုံးတစ်ခုဖြစ်သည်။ ၎င်းသည် ပြင်းထန်သော ဆီမီးကွန်ဒတ်တာပတ်ဝန်းကျင်များကိုမြင်နိုင်သည့် ဂရပ်ဖိုက်မျက်နှာပြင်များကို အကာအရံကာကွယ်ရန်အတွက် ထူးထူးခြားခြား ဓာတုမတည်ငြိမ်မှုနှင့်အတူ ထူးထူးခြားခြား အပူတည်ငြိမ်မှုကို ပေါင်းစပ်ထားသည်။

ဂရပ်ဖိုက်ကို လုံးလုံးလျားလျား အစားထိုးမည့်အစား TaC ကို CVD မှတစ်ဆင့် သိပ်သည်းပြီး ပါးလွှာသော အလွှာအဖြစ် အသုံးပြုသည်။ ၎င်းသည် သင့်အား ကမ္ဘာနှစ်ခုလုံး၏ အကောင်းဆုံးကို ပေးသည်-

• Graphite သည် အပူစီးကူးမှု၊ ထုထည်နည်းပါးမှုနှင့် စက်ပိုင်းဆိုင်ရာ ပံ့ပိုးမှုတို့ကို ထောက်ပံ့ပေးသည်။
• TaC အလွှာသည် ဓာတုဓာတ်ပြုန်းတီးမှုနှင့် အညစ်အကြေးများကို စွန့်ထုတ်ခြင်းမှ ခိုင်ခံ့သော အတားအဆီးတစ်ခုအဖြစ် လုပ်ဆောင်သည်။

အသားတင်ရလဒ်သည် ရိုးရိုးဂရပ်ဖိုက်ကို လျင်မြန်စွာကျဆင်းစေမည့် အခြေအနေများအောက်တွင် ထိန်းထားနိုင်သည့် အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။

CVD TaC Coating ၏ အဓိက အကျိုးကျေးဇူးများ

(၁) ထူးခြားသော အပူချိန်မြင့်သော ကြံ့ခိုင်မှု

ဆီမီးကွန်ဒတ်တာ လုပ်ငန်းစဉ်များစွာသည် 1,500°C နှင့် 2,500°C အထက်တွင် လည်ပတ်သည်—ပစ္စည်းများအများစုကို ၎င်းတို့၏ကန့်သတ်ချက်သို့တွန်းပို့သော အပူချိန်များ။ TaC သည် ဤအကွာအဝေးတစ်လျှောက်ရှိ ၎င်း၏ဖွဲ့စည်းပုံဆိုင်ရာ ခိုင်မာမှုကို ထိန်းသိမ်းထားပြီး ထုတ်လုပ်မှု လည်ပတ်မှုများစွာတွင် အရင်းခံဂရပ်ဖိုက်ကို ထိရောက်စွာ အကာအကွယ်ပေးသည်။

(၂) လွန်ကဲသော ဓာတုခုခံမှု

TaC ၏ထူးခြားသောအင်္ဂါရပ်များထဲမှတစ်ခုမှာ ၎င်း၏အဆိပ်သင့်ဓာတ်ငွေ့မျိုးစိတ်များကို ခံနိုင်ရည်ရှိပြီး အခြားအပေါ်ယံလွှာများတွင် စားသုံးမိသွားခြင်းပင်ဖြစ်သည်။ လက်တွေ့တွင်၊ ၎င်းသည် သမားရိုးကျ အကာအကွယ်အလွှာများထက် သိသိသာသာ ခုခံနိုင်သည်-

• ဟိုက်ဒရိုဂျင် (H₂)
• အမိုးနီးယား (NH₃)
• ဆီလီကွန်အငွေ့
• ဓာတ်သတ္တုအငွေ့များ

ပိုမိုကောင်းမွန်သော ဓာတုကြာရှည်ခံမှုသည် အစိတ်အပိုင်းအနည်းငယ်သာ အစားထိုးခြင်းနှင့် ပိုမိုခန့်မှန်းနိုင်သော ထုတ်လုပ်မှုလည်ပတ်ခြင်းသို့ တိုက်ရိုက်ဘာသာပြန်ပါသည်။

(၃) ညစ်ညမ်းမှုအန္တရာယ် နည်းပါးခြင်း။

ပုံဆောင်ခဲအရည်အသွေးနှင့် ချို့ယွင်း-သိပ်သည်းမှု ပစ်မှတ်များသည် ပိုမိုတင်းကျပ်လာသည်နှင့်အမျှ လုပ်ငန်းစဉ်ပတ်ဝန်းကျင်ကို သန့်ရှင်းအောင်ထားရန်မှာ အရေးကြီးဆုံးဖြစ်သည်။ ကောင်းမွန်စွာ အပ်နှံထားသော TaC အပေါ်ယံပိုင်းသည် လျော့ပါးစေရန် ကူညီပေးသည့် စိမ့်ဝင်နိုင်သော အတားအဆီးတစ်ခု ဖြစ်လာသည်-

• ဂရပ်ဖိုက်ကိုယ်ထည်မှ ကာဗွန်ထုတ်လွှတ်မှု
• သတ္တုအညစ်အကြေးများ ပျံ့နှံ့ခြင်း။
• အမှုန်အမွှားများ ကြွေကျခြင်း။
• အချိန်ကြာလာသည်နှင့်အမျှ မျက်နှာပြင် ကြမ်းတမ်းလာသည်။

ပိုမိုသန့်ရှင်းသော အခြေအနေများသည် အရည်အသွေးမြင့် ဖန်သားကျောက်များကို ပံ့ပိုးပေးပြီး ပြေးမှပြေးနိုင်မှု ပိုမိုကောင်းမွန်ပါသည်။

(၄) တိုးချဲ့ဝန်ဆောင်မှုသက်တမ်း

အပူ-စက်ကွင်း အစိတ်အပိုင်းများကို အစားထိုးခြင်းသည် ကုန်ကျစရိတ် ကြီးမားသည်—ပစ္စည်းများတွင်သာမက၊ စက်ရပ်ချိန်နှင့် အရည်အချင်းပြည့်မီရေး ကြိုးပမ်းမှုများတွင်လည်း ကုန်ကျစရိတ်များသည်။ TaC coating သည် မျက်နှာပြင်ချေးချွတ်မှုကို နှေးကွေးစေပြီး ထိရောက်စွာ ဝတ်ဆင်နိုင်သောကြောင့်၊ coated graphite အစိတ်အပိုင်းများစွာသည် ၎င်းတို့၏ coated counterparts များထက် သိသိသာသာ ကြာရှည်ခံပါသည်။ ဆိုလိုသည်မှာ အနှောက်အယှက်များ နည်းပါးပြီး အလုံးစုံ လည်ပတ်မှု ကုန်ကျစရိတ် သက်သာသည်ဟု ဆိုလိုသည်။

(၅) အလွှာကို ခိုင်ခံ့စွာ ကပ်နိုင်ခြင်း၊

ခေတ်မီ CVD သည် အက်တမ်အားဖြင့် TaC အက်တမ်ကို ဂရပ်ဖိုက်မျက်နှာပြင်ပေါ်သို့ အပ်နှံစေပြီး အလွန်ကောင်းမွန်သော မျက်နှာပြင်ချိတ်ဆက်မှုကို ထုတ်ပေးသည်။ စက်ပိုင်းဆိုင်ရာ သို့မဟုတ် ပက်ဖျန်းထားသော အပေါ်ယံများနှင့် မတူဘဲ CVD သည် သင့်အား ပေးသည်-

• သိပ်သည်းပြီး ချွေးပေါက်များ ကင်းစင်သော အသေးစားဖွဲ့စည်းမှု
• ရှုပ်ထွေးသောပုံစံများပေါ်တွင်ပင် ယူနီဖောင်းအထူ
• ထပ်ခါတလဲလဲအပူစက်ဘီးစီးခြင်းကိုခံနိုင်ရည်ရှိသောယုံကြည်စိတ်ချရသော adhesion
• ထောင့်များနှင့် အပေါက်များကို ကောင်းမွန်စွာ ဖုံးအုပ်ထားသည်။

ညှိနှိုင်းမရနိုင်သော ကိုက်ညီမှုရှိသော ထုတ်လုပ်မှုပတ်ဝန်းကျင်အတွက် ဤကြံ့ခိုင်မှုသည် အရေးကြီးပါသည်။

TaC-Coated Graphite အစိတ်အပိုင်းများကို ပုံမှန်အသုံးပြုမှုများ

နည်းပညာ ရင့်ကျက်လာသည်နှင့်အမျှ TaC-coated အစိတ်အပိုင်းများသည် semiconductor applications များ ပိုများလာပါသည်။ သာမာန်ဥပမာများ ပါဝင်သည်-

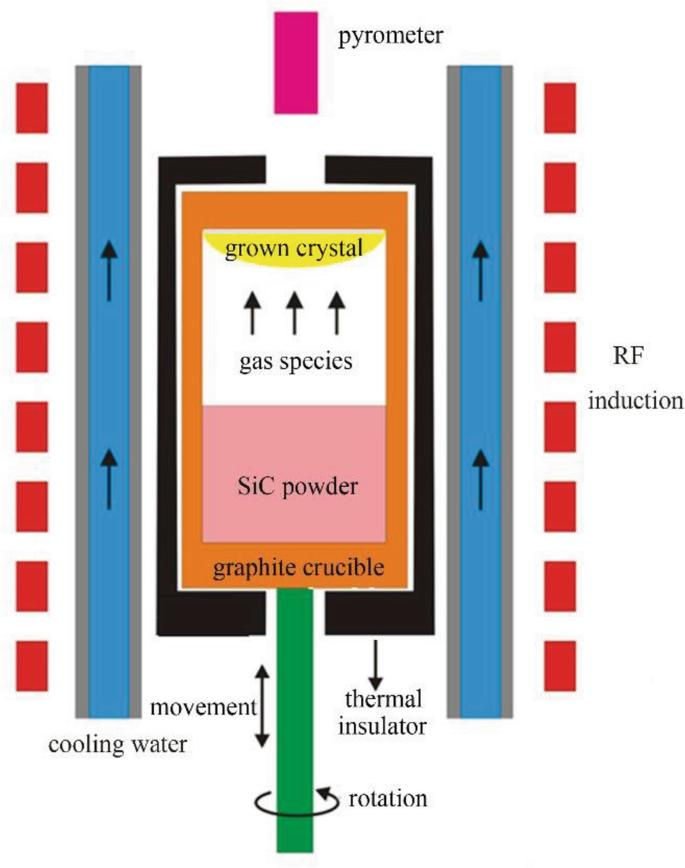

SiC Crystal Growth (PVT)

TaC-coated crucibles၊ မျိုးစေ့ကိုင်ဆောင်သူများ၊ လမ်းညွန်ကွင်းများနှင့် crucible rings များသည် hot-zone ဟာ့ဒ်ဝဲ၏သက်တမ်းကိုတိုးစေပြီး ကြီးထွားခန်းအတွင်းရှိ အညစ်အကြေးများကို လျှော့ချရန်အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုနေပြီဖြစ်သည်။

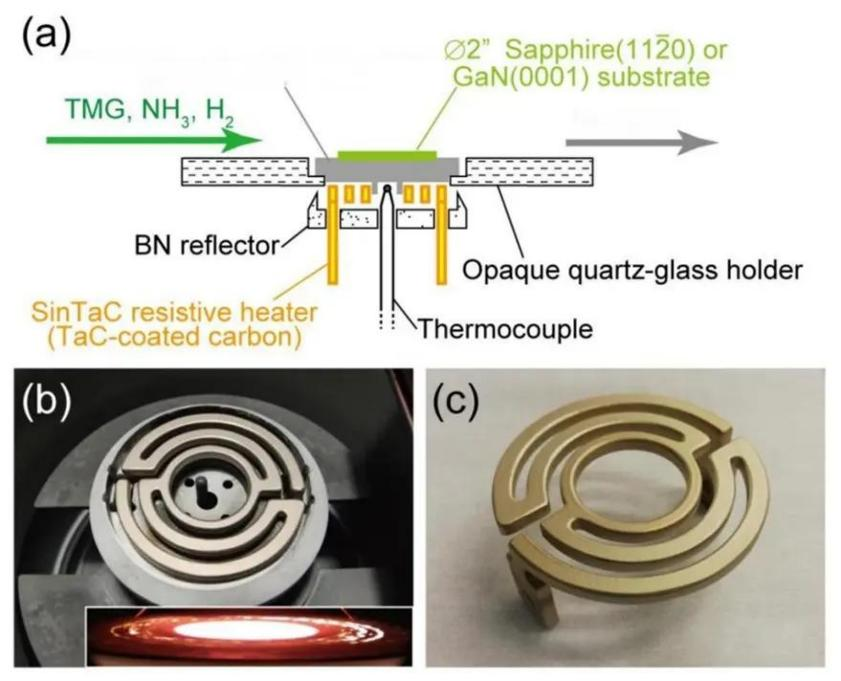

GaN MOCVD စနစ်များ

TaC coating ပါသော ဂရပ်ဖိုက်အပူပေးစက်များသည် တည်ငြိမ်သောအပူထွက်ရှိမှုကို ပေးစွမ်းနိုင်ပြီး GaN epitaxy ကာလအတွင်း အမိုးနီးယားနှင့် ဟိုက်ဒရိုဂျင်တို့မှ ချေးယူမှုကို ခံနိုင်ရည်ရှိပြီး ကာလကြာရှည်စွာလှုပ်ရှားမှုများတစ်လျှောက် တူညီသောအပူချိန်ပရိုဖိုင်များကို ထိန်းသိမ်းပေးသည်။

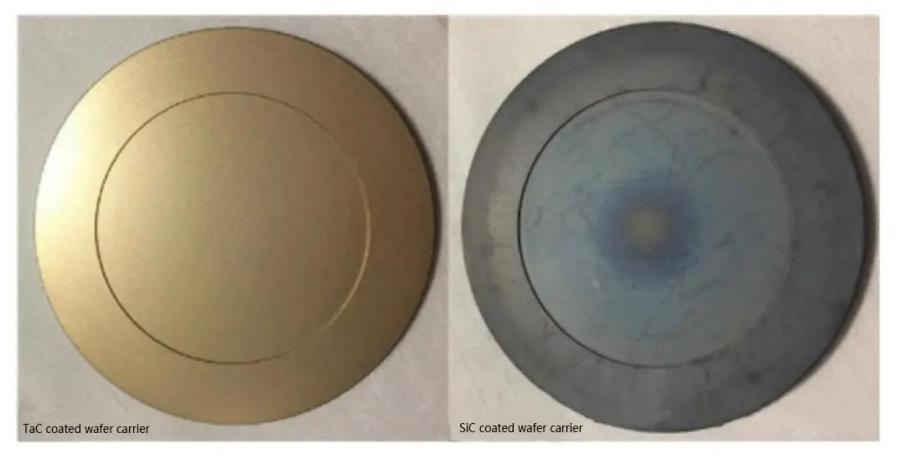

Epitaxial Susceptors ( Wafer Carriers )

Susceptors များသည် ထပ်ခါတလဲလဲ အပူလှိုင်းများ နှင့် အဆိပ်ဓာတ်ငွေ့များ ထိတွေ့မှုကို တွေ့ရပါသည်။ TaC coating သည် မျက်နှာပြင် ယိုယွင်းမှုမရှိဘဲ ပြေးခြင်းများစွာကို ရှင်သန်နိုင်သည့် အခွင့်အရေးကို ပေးသည်။

အခြားသော High-Temperature Semiconductor စက်ပစ္စည်း

နောက်ထပ်အသုံးပြုမှုများတွင် AlN ပုံဆောင်ခဲကြီးထွားမှု၊ ဆီလီကွန် epitaxy၊ ယေဘူယျအပူစက်ကွင်းအစိတ်အပိုင်းများနှင့် အဆင့်မြင့် ကြွေထည်ပြုလုပ်ခြင်းကိရိယာအချို့တို့ ပါဝင်ပါသည်။

CVD Method သည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

TaC အပေါ်ယံပိုင်းအားလုံးကို ညီတူညီမျှ ဖန်တီးထားခြင်းမဟုတ်ပါ။ အမျိုးမျိုးသော အစစ်ခံနည်းပညာများကြားတွင်၊ CVD သည် ဆီမီးကွန်ဒတ်တာအဆင့် အလုပ်အတွက် ရွှေစံနှုန်းအဖြစ် ကျယ်ပြန့်စွာ ယူဆထားသောကြောင့်၊

• အလွန်မြင့်မားသောသိပ်သည်းဆနှင့်အနိမ့် porosity
• အထူးကောင်းမွန်သော သန့်ရှင်းမှု (ညစ်ညမ်းမှု-ထိခိုက်လွယ်သော လုပ်ငန်းစဉ်များအတွက် အရေးကြီးသည်)
• တိကျသော၊ ထပ်ခါတလဲလဲ အထူထိန်းချုပ်မှု
• ရှုပ်ထွေးသောအစိတ်အပိုင်း ဂျီသြမေတြီများပေါ်တွင် တူညီသောလွှမ်းခြုံမှု
• ဂရပ်ဖိုက်အလွှာနှင့် ခိုင်မြဲစွာ ချည်နှောင်ထားသည်။

လိုက်လျောညီထွေ နှင့် ယုံကြည်စိတ်ချရမှု သည် အရာရာတိုင်းအတွက် CVD သည် ရှင်းလင်းသော ရွေးချယ်မှုအဖြစ် ထင်ရှားသည်။

ရှေ့ကိုမျှော်ကြည့်ခြင်း- TaC-Coated Graphite ၏ အခန်းကဏ္ဍ

စက်မှုလုပ်ငန်းဘက်သို့ ကူးပြောင်းခြင်းနှင့်အတူ

• 8 လက်မ SiC wafers
• စွမ်းအားမြင့် GaN စက်များ
• ပိုမိုအဆင့်မြင့်သော ဒြပ်ပေါင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်း
• ရှည်လျားသောထုတ်လုပ်မှုလှုပ်ရှားမှုများ
• ပိုမိုတင်းကျပ်သော သန့်ရှင်းမှု လိုအပ်ချက်များ

ဂရပ်ဖိုက် အစိတ်အပိုင်းများသည် သာ၍ကြီးသော ဖိစီးမှုကို ရင်ဆိုင်ရလိမ့်မည်။ TaC coating သည် အကာအကွယ်အလွှာတစ်ခုမျှသာကျော်လွန်နေသည်—၎င်းကို မျိုးဆက်သစ်ထုတ်လုပ်မှုအတွက် အဓိကလုပ်ဆောင်ပေးသူအဖြစ် ပို၍မြင်လာရသည်။ အထွက်နှုန်းမြှင့်တင်ရန်၊ ကိရိယာဖွင့်ချိန်ကို တိုးမြှင့်ခြင်းနှင့် အစိတ်အပိုင်းသက်တမ်းတိုးခြင်းတို့ကို အလေးအနက်ပြုသောကုမ္ပဏီများသည် ၎င်းတို့၏ရေရှည်လုပ်ငန်းစဉ်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း၏ မဟာဗျူဟာအစိတ်အပိုင်းတစ်ခုအဖြစ် TaC-coated ဂရပ်ဖိုက်ကို ကြည့်ရှုနေပြီဖြစ်သည်။

နိဂုံး

TaC အပေါ်ယံပိုင်းအသုံးပြုမှု မြင့်တက်လာခြင်းသည် ရိုးရှင်းသောအဖြစ်မှန်ကို ထင်ဟပ်စေသည်- တစ်ပိုင်းလျှပ်ကူးစက်လုပ်ငန်းသည် ယခင်ကထက် ပိုတောင်းဆိုနေသည့် အခြေအနေများကို လိုက်လျောညီထွေဖြစ်စေမည့် ပစ္စည်းများ လိုအပ်သည်။ tantalum carbide ၏ဓာတုခံနိုင်ရည်အားနှင့် ဂရပ်ဖိုက်၏အပူအားသာချက်များကို ထိမ်းမြားခြင်းဖြင့် CVD-TaC-coated အစိတ်အပိုင်းများသည် ညစ်ညမ်းမှုကို လျှော့ချရန်၊ အစိတ်အပိုင်းများ၏ သက်တမ်းပိုရှည်ပြီး ထုတ်လုပ်မှုပိုမိုတည်ငြိမ်စေရန် လက်တွေ့ကျသောလမ်းကြောင်းကို ပေးဆောင်သည်။ Crystal တိုးတက်မှုနှင့် epitaxy နည်းပညာများ ဆက်လက်တိုးတက်လာသည်နှင့်အမျှ TaC coatings များသည် semiconductor ထုတ်လုပ်မှုအဆင့်များစွာတွင် ပိုမိုကြီးမားသောအခန်းကဏ္ဍမှ ပါဝင်လာမည်ဖြစ်သည်။

အမေးများသောမေးခွန်းများ

1. TaC coating သည် ရိုးရိုးဂရပ်ဖိုက်ထက် ပိုကောင်းပါသလား။

အပူချိန်မြင့်သော တစ်ပိုင်းလျှပ်ကူးတာ လုပ်ငန်းစဉ်အများစုအတွက်၊ ဟုတ်သည်—TaC အပေါ်ယံပိုင်းသည် သံချေးတက်ခြင်း၊ ညစ်ညမ်းခြင်းနှင့် စက်ပိုင်းဆိုင်ရာ ဝတ်ဆင်ခြင်းမှ သိသိသာသာ ပိုမိုကောင်းမွန်သော အကာအကွယ်ကိုပေးသည်၊ ၎င်းသည် အများအားဖြင့် ဝန်ဆောင်မှုသက်တမ်းကို ပိုရှည်စေသည်။

2. မည်သည့်စက်မှုလုပ်ငန်းတွင် TaC-coated graphite ကိုအသုံးပြုသနည်း။

SiC ပုံဆောင်ခဲကြီးထွားမှု၊ GaN MOCVD၊ ဆီလီကွန် epitaxy နှင့် အဆင့်မြင့် အပူစက်ကွင်းစနစ်များ အပါအဝင် အဓိကအားဖြင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ထုတ်လုပ်ရေး။

3. TaC လျှောက်ထားရာတွင် CVD ကို အဘယ်ကြောင့် ဦးစားပေးရသနည်း။

CVD သည် အလွန်ကောင်းမွန်သော ကပ်တွယ်မှုနှင့် အထူတူညီမှုရှိသော သိပ်သည်းပြီး သန့်ရှင်းမှုမြင့်မားသော အလွှာများကို ထုတ်လုပ်သည်—တောင်းဆိုနေသော semiconductor applications များ လိုအပ်သည့်အတိုင်းဖြစ်သည်။

4. မည်သို့သော ဂရပ်ဖိုက်အစိတ်အပိုင်းများကို TaC ဖြင့် ဖုံးအုပ်နိုင်သနည်း။

ပုံမှန်ကိုယ်စားလှယ်လောင်းများတွင် crucibles၊ susceptors၊ မျိုးစေ့ကိုင်ဆောင်သူများ၊ လမ်းညွှန်ကွင်းများ၊ အပူပေးကိရိယာများ၊ ဗန်းများနှင့် အပူချိန်မြင့်မားပြီး ဓာတ်ပြုဓာတ်ငွေ့များနှင့် ထိတွေ့နိုင်သော အခြားဂရပ်ဖိုက်အစိတ်အပိုင်းများ ပါဝင်သည်။
