ဆီလီကွန်ကာဗိုက်အလွှာ

VeTek Semiconductor သည် အလွန်သန့်စင်သော Silicon Carbide Coating ထုတ်ကုန်များကို ထုတ်လုပ်ရာတွင် အထူးပြုထားပြီး၊ အဆိုပါ အပေါ်ယံလွှာများကို သန့်စင်ထားသော ဂရပ်ဖိုက်၊ ကြွေထည်များနှင့် သတ္တုဓာတ်သတ္တုအစိတ်အပိုင်းများတွင် အသုံးပြုရန် ဒီဇိုင်းထုတ်ထားသည်။

ကျွန်ုပ်တို့၏ မြင့်မားသော သန့်စင်သောအပေါ်ယံလွှာများကို ဆီမီးကွန်ဒတ်တာနှင့် အီလက်ထရွန်နစ်စက်မှုလုပ်ငန်းများတွင် အသုံးပြုရန်အတွက် အဓိက ပစ်မှတ်ထားခြင်းဖြစ်သည်။ ၎င်းတို့သည် MOCVD နှင့် EPI ကဲ့သို့သော လုပ်ငန်းစဉ်များတွင် ကြုံတွေ့ရသည့် အဆိပ်သင့်ပြီး ဓာတ်ပြုနိုင်သော ပတ်ဝန်းကျင်များမှ ကာကွယ်ပေးသည့် wafer carriers၊ susceptors နှင့် အပူဒြပ်စင်များအတွက် အကာအကွယ်အလွှာအဖြစ် ဆောင်ရွက်သည်။ ဤလုပ်ငန်းစဉ်များသည် wafer လုပ်ငန်းစဉ်နှင့် စက်ပစ္စည်းထုတ်လုပ်ခြင်းအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ ထို့အပြင်၊ ကျွန်ုပ်တို့၏ အပေါ်ယံလွှာများသည် လေဟာနယ်၊ ဓာတ်ပြုမှုနှင့် အောက်ဆီဂျင် မြင့်မားသော ပတ်ဝန်းကျင်များကို ကြုံတွေ့နေရသည့် လေဟာနယ်မီးဖိုများနှင့် နမူနာအပူပေးခြင်းများတွင် အသုံးပြုရန်အတွက် ကောင်းမွန်သင့်လျော်ပါသည်။

VeTek Semiconductor တွင်၊ ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏အဆင့်မြင့်စက်အရောင်းဆိုင်စွမ်းရည်များဖြင့် ပြည့်စုံသောဖြေရှင်းချက်ကို ပေးဆောင်ပါသည်။ ၎င်းသည် ကျွန်ုပ်တို့အား ဂရပ်ဖိုက်၊ ကြွေထည်များ သို့မဟုတ် ရုန်းအားသတ္တုများကို အသုံးပြု၍ အခြေခံအစိတ်အပိုင်းများကို ထုတ်လုပ်နိုင်ပြီး SiC သို့မဟုတ် TaC ကြွေထည်များကို အိမ်အတွင်းတွင် အသုံးပြုနိုင်သည်။ မတူကွဲပြားသောလိုအပ်ချက်များကိုဖြည့်ဆည်းရန် လိုက်လျောညီထွေရှိစေရန် ဖောက်သည်ပေးသောအစိတ်အပိုင်းများအတွက် coating ဝန်ဆောင်မှုများကိုလည်းပေးပါသည်။

ကျွန်ုပ်တို့၏ Silicon Carbide Coating ထုတ်ကုန်များကို Si epitaxy၊ SiC epitaxy၊ MOCVD စနစ်၊ RTP/RTA လုပ်ငန်းစဉ်၊ etching လုပ်ငန်းစဉ်၊ ICP/PSS etching လုပ်ငန်းစဉ်၊ အပြာရောင်နှင့် အစိမ်းရောင် LED၊ UV LED နှင့် deep-UV အပါအဝင် LED အမျိုးအစားအမျိုးမျိုး၏ လုပ်ငန်းစဉ်များ LED စသည်တို့ကို LPE၊ Aixtron၊ Veeco၊ Nuflare၊ TEL၊ ASM၊ Annealsys၊ TSI စသည်ဖြင့် စက်ပစ္စည်းများနှင့် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ထားသည်။

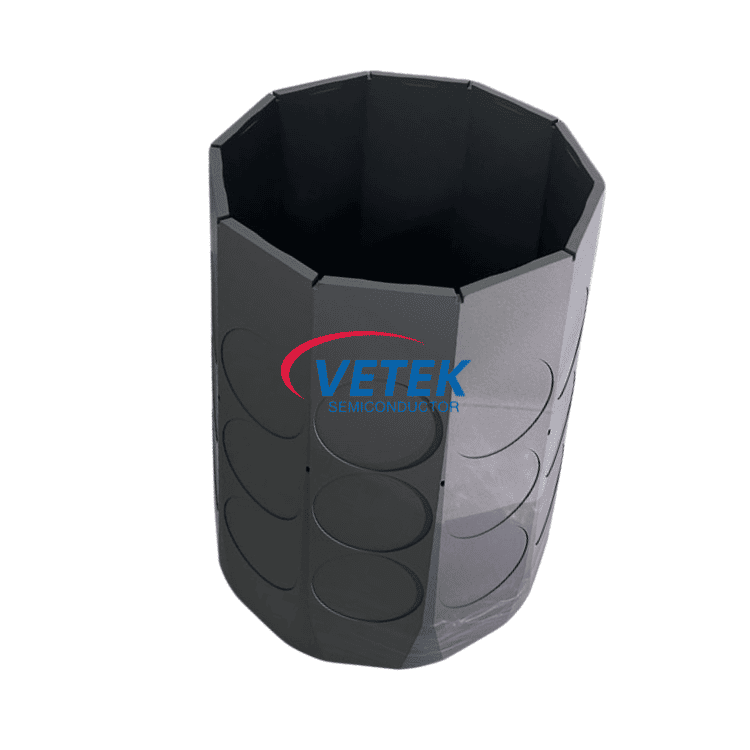

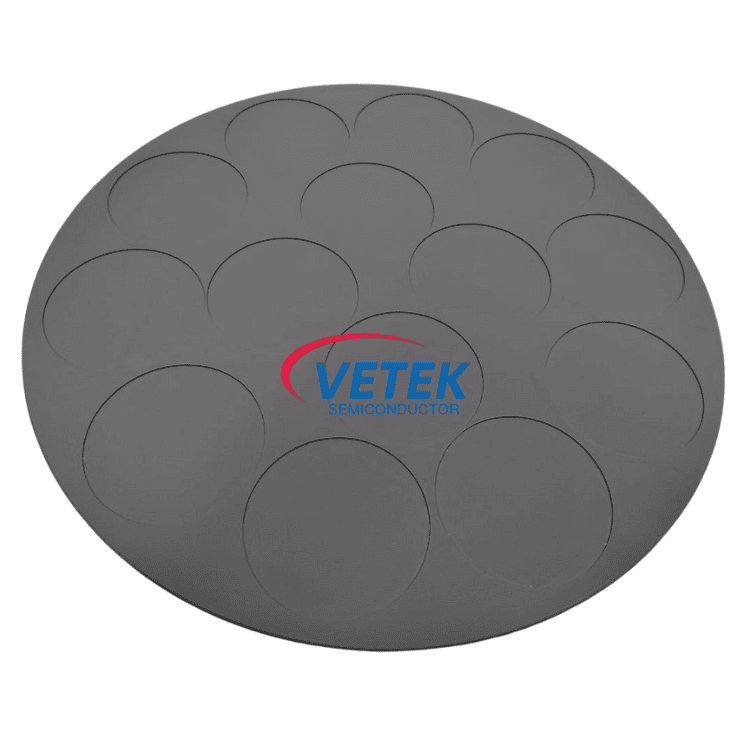

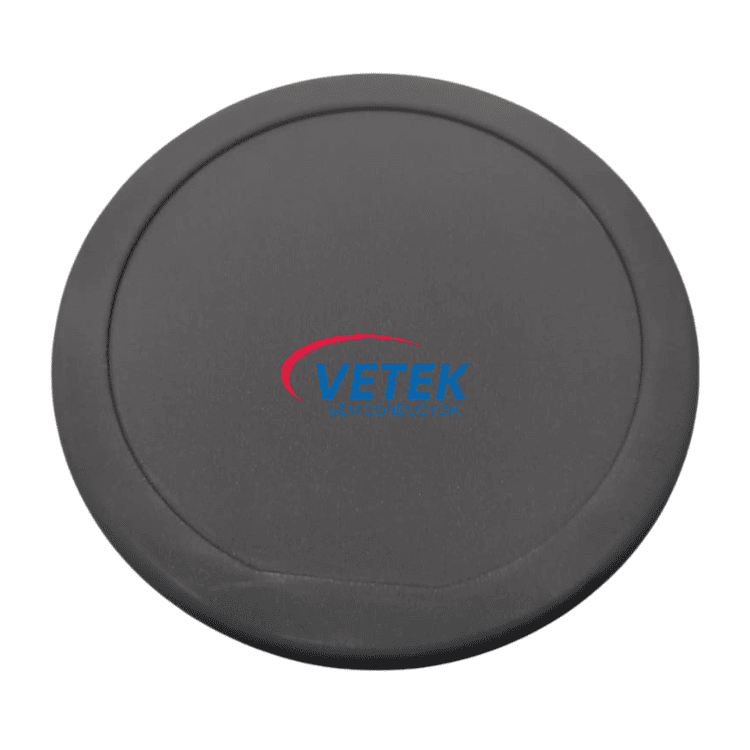

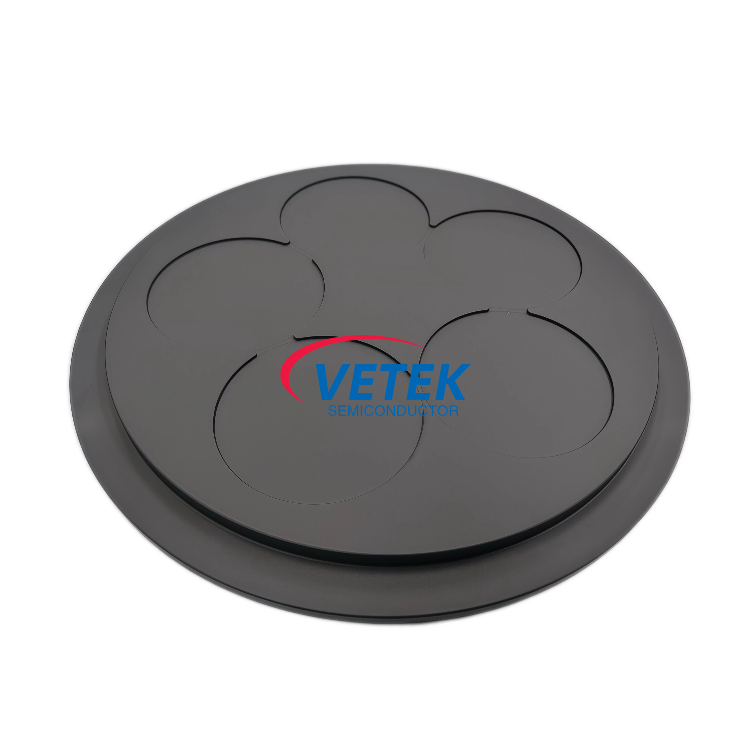

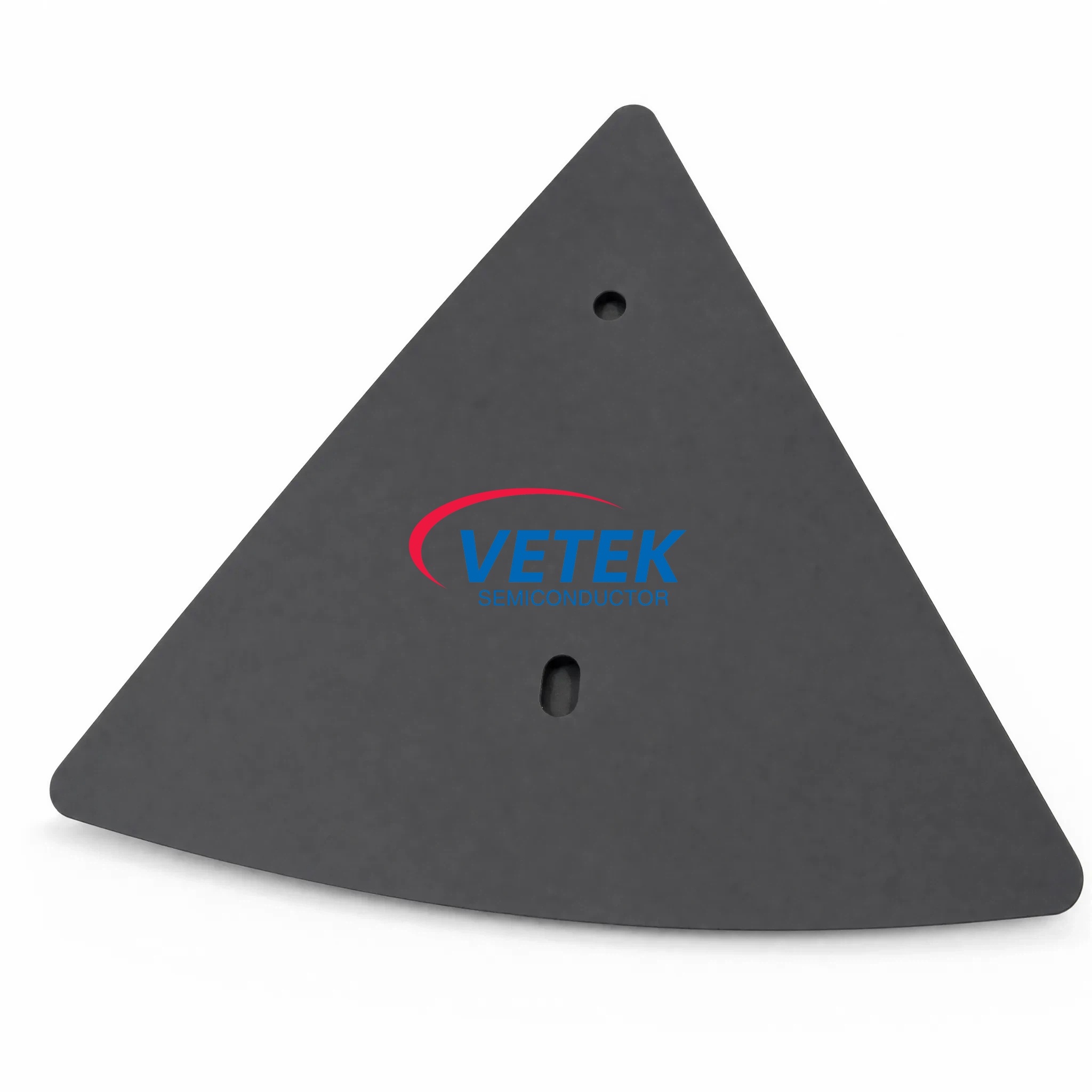

ကျွန်ုပ်တို့ လုပ်ဆောင်နိုင်သော ဓာတ်ပေါင်းဖို အစိတ်အပိုင်းများ

Silicon Carbide Coating များစွာသော ထူးခြားသော အားသာချက်များ

Silicon Carbide Coating several unique advantages

VeTek Semiconductor Silicon Carbide Coating Parameter

CVD SiC coating ၏ အခြေခံ ရုပ်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ
ပစ္စည်းဥစ္စာ	ရိုးရိုးတန်ဖိုး
အရည်ကြည်ဖွဲ့စည်းပုံ	FCC beta အဆင့် polycrystalline, အဓိကအားဖြင့် (111) oriented
SiC coating Density	3.21 g/cm³
SiC coating Hardness	Vickers မာကျောမှု 2500 (500 ဂရမ်ဝန်)
သီးနှံ SiZe	2~10μm
ဓာတုသန့်စင်မှု	99.99995%
အပူစွမ်းရည်	640 J·kg^စာ-၁·K^စာ-၁
Sublimation အပူချိန်	2700 ℃
Flexural Strength	415 MPa RT 4 ပွိုင့်
Young's Modulus	430 Gpa 4pt ကွေး၊ 1300 ℃
အပူလျှပ်ကူးနိုင်စွမ်း	300W·m^စာ-၁·K^စာ-၁
အပူပိုင်းချဲ့ထွင်ခြင်း(CTE)	4.5×10-6K^စာ-၁

CVD SIC ရုပ်ရှင်အရည်ကြည်ဖွဲ့စည်းပုံ

CVD SIC FILM CRYSTAL STRUCTURE

Silicon Carbide ဖြင့် ဖုံးအုပ်ထားသော Epi susceptor SiC Coating Wafer Carrier MOCVD အတွက် SiC coated Satellite cover CVD SiC Coating Wafer Epi Susceptor CVD SiC အပေါ်ယံအပူပေးသည့်ဒြပ်စင် Aixtron Satellite wafer သယ်ဆောင်သူ SiC Coating Epi လက်ခံကိရိယာ SiC coating halfmoon graphite အစိတ်အပိုင်းများ

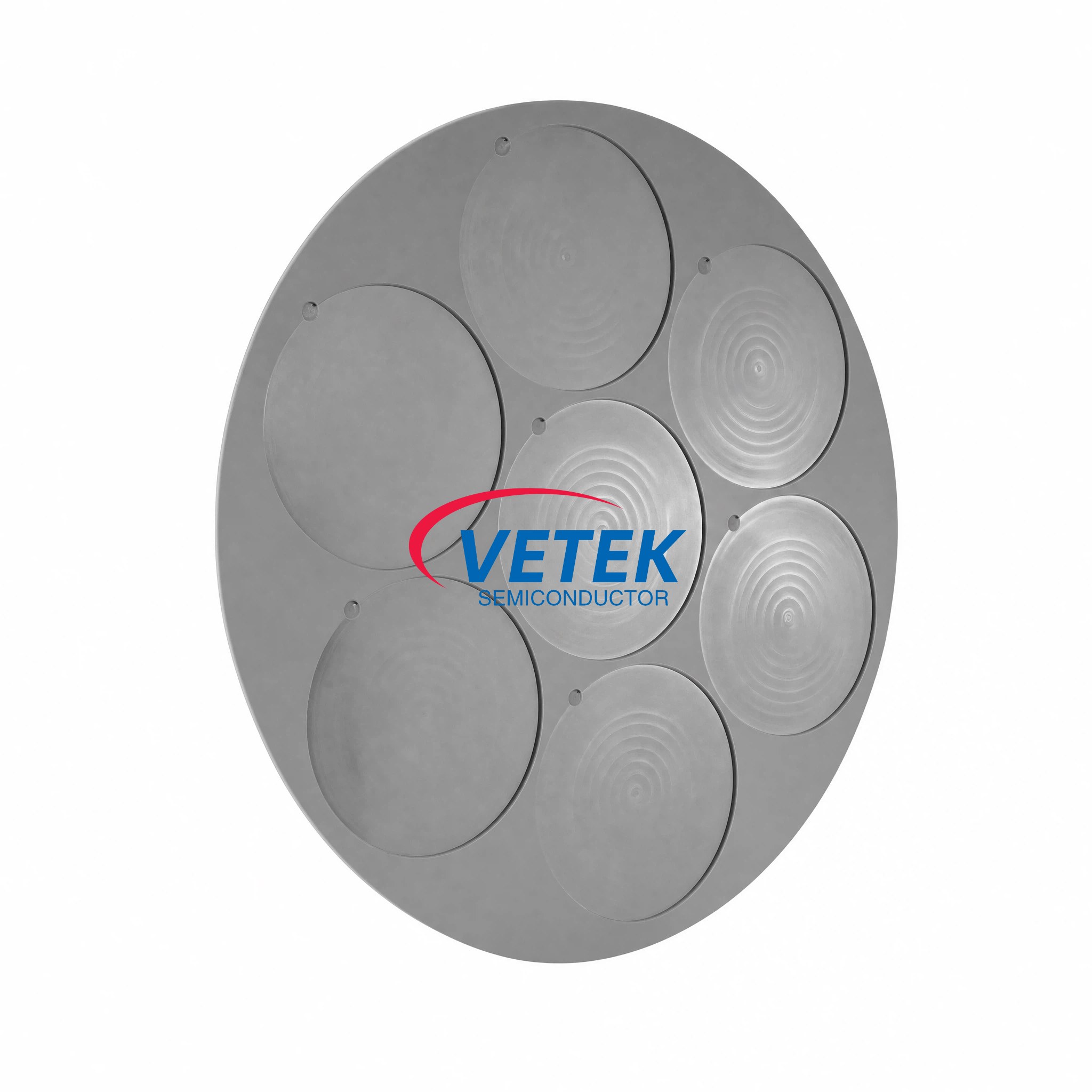

CVD ဆီလီကွန်ကာဗိုက်(SiC) ဖုံးအုပ်ထားသော RTP Susceptor

VeTek Semiconductor မှ CVD SiC coated RTP susceptor သည် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်းတစ်လျှောက်တွင်အသုံးပြုသည့် လျင်မြန်သောအပူလည်ပတ်ခြင်း (RTP) နှင့် လျင်မြန်သောအပူခံခြင်း (RTA) ပစ္စည်းများကို ဆောင်ရွက်ပေးပါသည်။ အလွှာအား အလွန်သိပ်သည်းသော CVD ဆီလီကွန်ကာဘိုင် (SiC) အလွှာတွင် ထည့်သွင်းထားသည့် သန့်ရှင်းစင်ကြယ်သော မြင့်မားသော isostatic graphite မှ စက်ဖြင့်ပြုလုပ်ထားသည်။ ဤတည်ဆောက်မှုသည် မြင့်မားသောအပူစီးကူးမှု၊ ပြင်းထန်သော ဓာတုဗေဒဆိုင်ရာ အားနည်းမှုနှင့် အပူချိန်မြင့်သော စက်ဘီးစီးခြင်းတွင် စဉ်ဆက်မပြတ် အတိုင်းအတာတည်ငြိမ်မှုကို ထုတ်ပေးသည်။

CVD Silicon Carbide (SiC) ဖြင့် အုပ်ထားသော Graphite Shower Head

သိုလှောင်ခန်းအတွင်း မညီမညာသော ဓာတ်ငွေ့စီးဆင်းမှု သို့မဟုတ် အမှုန်အမွှားများ ညစ်ညမ်းမှုကို ကိုင်တွယ်ဖြေရှင်းဖူးပါက VETEK CVD SiC Coated Graphite Shower Head သည် ၎င်းကိုဖြေရှင်းရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် အပူတည်ငြိမ်မှုနှင့် လွယ်ကူသော စက်ပစ္စည်းအတွက် သန့်စင်မှုမြင့်မားသော isostatic ဂရပ်ဖိုက်ဖြင့် စတင်သည်၊ ထို့နောက် မျက်နှာပြင်ကို ဖုံးအုပ်ထားသည့် သိပ်သည်းသော CVD Silicon Carbide (SiC) အပေါ်ယံလွှာကို ရရှိပြီး အဆိပ်ဓာတ်ငွေ့များ (HCl သို့မဟုတ် NF₃ ကဲ့သို့) အဆိပ်သင့်မှုကို ခံနိုင်ရည်ရှိပြီး ဓာတ်ငွေ့ထွက်ခြင်းကို ကာကွယ်ပေးသည်။ ရလဒ်မှာ wafer တစ်လျှောက် တစ်ပြေးညီ စီးဆင်းမှုကို ပေးဆောင်သည့် ဓာတ်ငွေ့ ဖြန့်ဖြူးမှုပန်းကန်ပြား၊ အပူချိန်မြင့်သော အီပီတာစီကို ကိုင်တွယ်ကာ သပ်ရပ်သော ဂရပ်ဖိုက် သို့မဟုတ် quartz ထက် အဆပေါင်းများစွာ ကြာရှည်သည် - ၎င်းသည် CVD၊ PECVD၊ MOCVD၊ ဆီလီကွန် epitaxy နှင့် SiC epitaxy လုပ်ငန်းစဉ်များအတွက် ယုံကြည်စိတ်ချရသော အစိတ်အပိုင်းတစ်ခု ဖြစ်လာစေသည်။ ဓာတ်ပေါင်းဖိုနှစ်ခု အတိအကျတူညီခြင်းမရှိသောကြောင့် စိတ်ကြိုက်အပေါက်ပုံစံများနှင့် အရွယ်အစားများကိုလည်း ပေးဆောင်ထားပါသည်။

Solid SiC Focus Rings

wafer ခြေရာခံဇုန်ကို ဝန်းရံရန် ဒီဇိုင်းထုတ်ထားသည့် Solid SiC Focus Ring သည် linear plasma ဖြန့်ဖြူးမှုနှင့် အတိအကျ edge-to-center etch profiles များကို သေချာစေပါသည်။ ဤပရီမီယံ β-SiC အစိတ်အပိုင်းများကို Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) မှ သီးသန့် ဓာတုအငွေ့ပျံခြင်း (CVD) နည်းပညာကို အသုံးပြုထားသည်။ ကုန်ကြမ်းပစ္စည်းများကို သိပ်သည်းပြီး binderless matrix အဖြစ် အငွေ့ပြန်စေခြင်းဖြင့်၊ Vetek သည် အဟောင်းပစ္စည်းများတွင် တွေ့ရတတ်သော သေးငယ်သော ကွာဟချက်များကို ဖယ်ရှားပေးပါသည်။ ပုံမှန် quartz သို့မဟုတ် silicon အကာအရံများနှင့် နှိုင်းယှဉ်ပါက၊ ကျွန်ုပ်တို့၏ CVD SiC အစိတ်အပိုင်းများသည် အဆိပ်သင့်စေသော ဟေလိုဂျင်ဓာတ်ငွေ့များထက် အဆပေါင်းများစွာ ပိုမိုကောင်းမွန်ပြီး wafer ကို နက်ရှိုင်းသော 7nm ယုတ္တိဗေဒနှင့် သိပ်သည်းသောမှတ်ဉာဏ်ချစ်ပ်များထုတ်လုပ်ခြင်းဖြင့် wafer ကိုကာကွယ်ပေးပါသည်။ သင်၏နောက်ထပ်စုံစမ်းမေးမြန်းမှုကို စောင့်မျှော်နေပါသည်။

AMAT 0200-03201 CVD SiC Wafer Lift Pin

VeTek မှ ဤ AMAT 0200-03201 Wafer Lift Pin သည် သန့်စင်မြင့်ဂရပ်ဖိုက်ဖြင့် စတင်သည်၊ ထို့နောက် ကျွန်ုပ်တို့သည် မြင့်မားသော CVD SiC အပေါ်ယံအလွှာကို ပေါင်းထည့်ပါသည်။ ၎င်းကို 300mm epitaxy စနစ်များနှင့် Applied Materials EPI ဓာတ်ပေါင်းဖိုများအတွက် ပြုလုပ်ထားသည်။ ဘာကြောင့် ဖိုက်တင်နဲ့ SiC? Graphite သည် အပူကို ကောင်းစွာ ကိုင်တွယ်နိုင်သည်။ SiC အလွှာသည် အဆိပ်ဓာတ်ငွေ့များကို စုပ်ယူပြီး လျှင်မြန်စွာ မကုန်ဆုံးပါ။ ပါးလွှာသောနံရံဒီဇိုင်း? ၎င်းသည် ပိုမိုသန့်ရှင်းသော wafer ဖယ်ရှားခြင်းနှင့် နေရာချထားခြင်း၊ အမှုန်များနည်းပါးခြင်းနှင့် မြင့်မားသောအပူချိန်အောက်တွင် အစိတ်အပိုင်းများ၏သက်တမ်း ပိုကြာခြင်းအတွက်ဖြစ်သည်။ ASM၊ Aixtron နှင့် LPE စနစ်များအတွက် အလားတူ SiC coated graphite အစိတ်အပိုင်းများကိုလည်း ပြုလုပ်ပါသည်။ မင်းရဲ့စုံစမ်းမေးမြန်းမှုကို စောင့်မျှော်နေပါတယ်။

VEECO MOCVD (LED Epitaxy) အတွက် Wafer Carrier

Vetek Semiconductor သည် GaN LED များ၊ စိမ်းပြာ LED များနှင့် နက်ရှိုင်းသော UV LED ကြီးထွားမှုကဲ့သို့ LED epitaxy အလုပ်အတွက် အထူးဖန်တီးထားသော VEECO MOCVD စနစ်များအတွက် wafer carriers များကို ပြုလုပ်ပေးပါသည်။ ဤဝန်ဆောင်မှုပေးသူများသည် သန့်စင်မြင့်ဂရပ်ဖိုက်ဖြင့် စတင်ပြီး သိပ်သည်းသော CVD ဆီလီကွန်ကာဗိုက် (SiC) အပေါ်ယံပိုင်းကို ရရှိသည်။ ထိုပေါင်းစပ်မှုသည် MOCVD တွင် သင်မြင်ရသည့် မြင့်မားသောအပူချိန်အောက်တွင် ကောင်းစွာထိန်းထားနိုင်သည် - ကောင်းသောအပူတည်ငြိမ်မှု၊ ချေးခံနိုင်ရည်နှင့် အပေါ်ယံပိုင်းသည် ကြာရှည်ခံသည်။

LPE Reaction Chamber အတွက် နေ့တစ်ဝက်

Halfmoon သည် အခန်းပူပြင်းဇုန်တဝိုက်တွင် အဓိကအားဖြင့် တပ်ဆင်ထားသည့် LPE SiC ဓာတ်ပေါင်းဖိုများအတွင်း အသုံးပြုသည့် ဂရပ်ဖိုက်အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် wafer နှင့် တိုက်ရိုက်မထိတွေ့သော်လည်း၊ ၎င်းသည် epitaxial ကြီးထွားမှုအတွင်း ဓာတ်ငွေ့စီးဆင်းမှုတည်ငြိမ်မှုနှင့် ဓာတ်ပေါင်းဖိုလည်ပတ်မှုတွင် ပါဝင်နေဆဲဖြစ်သည်။ မြင့်မားသောအပူချိန်နှင့် ဓာတ်ပြုမှုဖြစ်စဉ်အခြေအနေများကို ကိုင်တွယ်ရန်၊ အစိတ်အပိုင်းကို များသောအားဖြင့် CVD SiC coating ဖြင့် ကာကွယ်ထားပြီး၊ TaC coating သည် အချို့သောအပလီကေးရှင်းများအတွက်လည်း ရနိုင်ပါသည်။ VETEK သည် SiC epitaxy စနစ်များအတွက် ဂရပ်ဖိုက်ခံစားနိုင်သော လျှပ်ကာနှင့် အခြား coated ဂရပ်ဖိုက်အစိတ်အပိုင်းများကိုလည်း ထောက်ပံ့ပေးသည်။
