အထူးအသားပေး ထုတ်ကုန်များ

အထူးအသားပေး ထုတ်ကုန်များ- ကျွန်ုပ်တို့သည် သုံးစွဲသူများအတွက် အရည်အသွေးမြင့် ထုတ်ကုန်များနှင့် နည်းပညာဆိုင်ရာ ဝန်ဆောင်မှုများကို ပေးဆောင်ပါသည်။

ကြှနျုပျတို့အကွောငျး

ကြှနျုပျတို့အကွောငျး

WuYi TianYao New Material Tech.Co.,Ltd.
WuYi TianYao New Material Tech.Co.,Ltd. သည် 2016 ခုနှစ်တွင် တည်ထောင်ခဲ့ပြီး ဆီမီးကွန်ဒတ်တာစက်မှုလုပ်ငန်းအတွက် အဆင့်မြင့် coating ပစ္စည်းများကို ဦးဆောင်ပံ့ပိုးသူဖြစ်သည်။ ကျွန်ုပ်တို့၏တည်ထောင်သူသည် China Academy of Sciences 'Institute of Materials မှကျွမ်းကျင်သူဟောင်းတစ်ဦးဖြစ်ပြီး၊ စက်မှုလုပ်ငန်းအတွက် နောက်ဆုံးပေါ်ဖြေရှင်းနည်းများကို တီထွင်ဖန်တီးရန် အာရုံစိုက်ခြင်းဖြင့် ကုမ္ပဏီကို တည်ထောင်ခဲ့ပါသည်။

ကျွန်ုပ်တို့၏အဓိကထုတ်ကုန်ကမ်းလှမ်းချက်များပါဝင်သည်။CVD ဆီလီကွန်ကာဗိုက် (SiC) အပေါ်ယံပိုင်း, တန်တလမ်ကာဗိုက် (TaC) အပေါ်ယံပိုင်း, SiC၊ SiC အမှုန့်များနှင့် သန့်ရှင်းမြင့်မြတ်သော SiC ပစ္စည်းများ. အဓိက ထုတ်ကုန်များမှာ SiC coated graphite susceptor၊ preheat rings၊ TaC coated diversion ring၊ halfmoon အစိတ်အပိုင်းများ စသည်တို့ဖြစ်ပြီး၊ သန့်ရှင်းမှုသည် 5ppm အောက်တွင် ရှိပြီး ဖောက်သည်လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

150

ဝန်ထမ်းများ

12

ထုတ်လုပ်မှုလိုင်းများ

2

ထုတ်လုပ်မှုအခြေခံများ

2

R&D စင်တာများ

ပိုမိုကြည့်ရှုပါ။
VeTek သည် တရုတ်နိုင်ငံရှိ Silicon Carbide Coating၊ Tantalum Carbide Coating၊ Special Graphite ထုတ်လုပ်သူနှင့် ပေးသွင်းသူ၏ ပရော်ဖက်ရှင်နယ်ဖြစ်သည်။ သင်သည်ကျွန်ုပ်တို့၏စက်ရုံမှထုတ်ကုန်များကိုဝယ်ယူရန်စိတ်ချယုံကြည်နိုင်ပါသည်နှင့်ကျွန်ုပ်တို့သည်သင့်အားအရည်အသွေးရောင်းချပြီးနောက်ဝန်ဆောင်မှုပေးပါလိမ့်မယ်။

ကျွန်ုပ်တို့၏ဝန်ဆောင်မှုများ

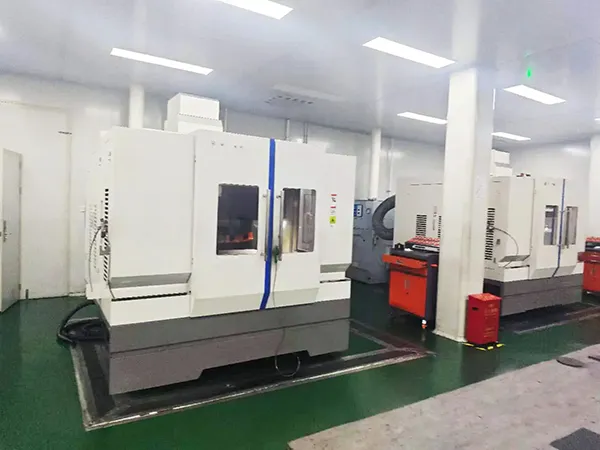

CNC Machining

CNC Machining

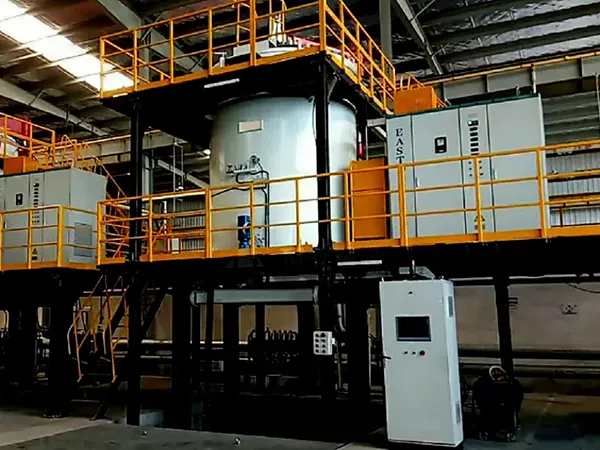

Material Sintering

ပစ္စည်း Sintering

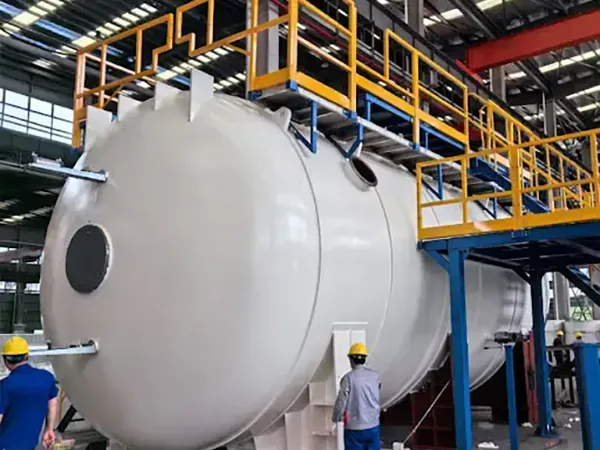

Material Purification

ပစ္စည်းသန့်စင်ခြင်း။

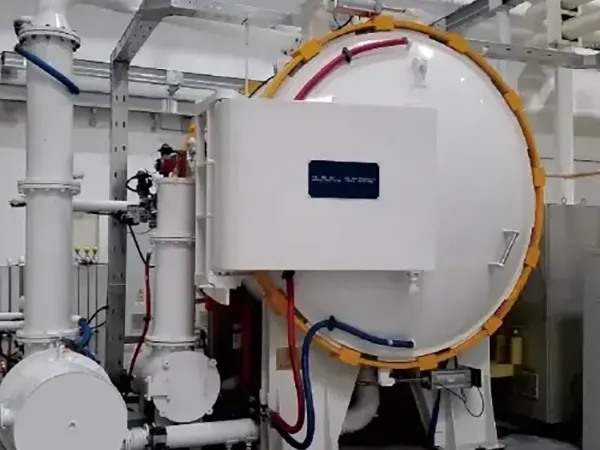

CVD Coating

CVD Coating

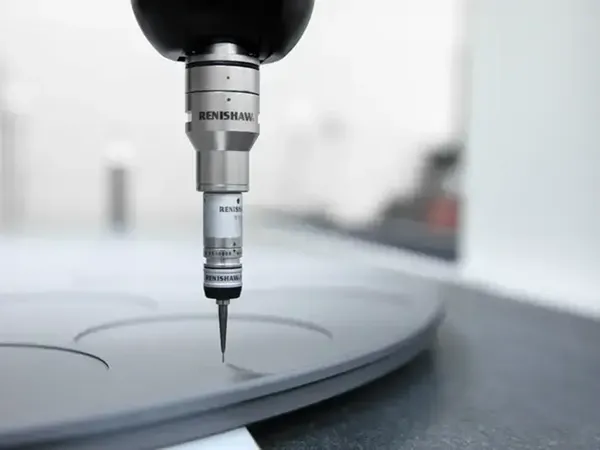

Material Testing

ပစ္စည်းစမ်းသပ်ခြင်း။

ကျွန်ုပ်တို့၏အားသာချက်များ

အဆင့်မြင့်ပစ္စည်းများသည် အနာဂတ်ကို ပြောင်းလဲစေသည်။ ကမ္ဘာတစ်ဝှမ်းတွင် ထိပ်တန်း semiconductor ပစ္စည်းများ တီထွင်သူဖြစ်လာစေရန် ရည်ရွယ်ပါသည်။

Advanced Equipment & Testing Capacity

အဆင့်မြင့်စက်ပစ္စည်းနှင့် စမ်းသပ်မှုစွမ်းရည်

ကျွန်ုပ်တို့သည် တည်ငြိမ်သောအစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုနှင့် တင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှုသေချာစေရန် စက်မှုလုပ်ငန်းဦးဆောင် CVD နှင့် စစ်ဆေးရေးကိရိယာအစုံ 80 ကျော်ဖြင့် အဆင့်မြင့်ထုတ်လုပ်မှုလိုင်း 12 ခုကို လုပ်ဆောင်ပါသည်။

Dual R&D Centers & Deep Expertise

Dual R&D စင်တာများနှင့် နက်နဲသော ကျွမ်းကျင်မှု

30%+ နှစ်စဉ် R&D ရင်းနှီးမြှုပ်နှံမှုဖြင့် CAS ပါမောက္ခဟောင်းမှ တည်ထောင်ထားသော ကျွန်ုပ်တို့၏ နှစ်ထပ် R&D ပလပ်ဖောင်းများသည် အရင်းခံယန္တရား သုတေသနနှင့် စက်မှုလုပ်ငန်းစကေးမြှင့်တင်မှုကြား ကွာဟချက်ကို အောင်မြင်စွာ တံတားထိုးနိုင်ခဲ့ပါသည်။

Strategic Industry Recognition

ဗျူဟာမြောက် စက်မှုလုပ်ငန်း အသိအမှတ်ပြုမှု

ပေါင်းစည်းထားသော ဆားကစ်စက်မှုလုပ်ငန်းကွင်းဆက်တွင် အသိအမှတ်ပြုလမ်းညွှန်လုပ်ငန်းတစ်ခုအနေဖြင့် VeTek Semiconductor သည် ထိပ်တန်းအဆင့်စာရင်းဝင် semiconductor ခေါင်းဆောင်များစွာထံမှ မဟာဗျူဟာမြောက် အရင်းအနှီးရင်းနှီးမြှုပ်နှံမှုများကို လက်ခံရရှိခဲ့ပါသည်။

High-Purity & High-Barrier Solutions

High-Purity & High-Barrier ဖြေရှင်းချက်

ကျွန်ုပ်တို့သည် မြင့်မားသောသန့်ရှင်းမှု၊ အပူချိန်ခံနိုင်ရည်ရှိသော CVD အပေါ်ယံအလွှာများနှင့် ဝန်ဆောင်မှုသက်တမ်းကို ထိရောက်စွာ သက်တမ်းတိုးကာ ကမ္ဘာလုံးဆိုင်ရာ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းနှင့် PV သုံးစွဲသူများအတွက် ထုတ်လုပ်မှုကုန်ကျစရိတ်ကို အကောင်းဆုံးဖြစ်အောင် ဆောင်ရွက်ပေးပါသည်။

စက်ရုံမိတ်ဆက်

VeTek Semiconductor သည် R&D နှင့် ထုတ်လုပ်မှုစွမ်းရည်များကို ပေါင်းစပ်ထားသည့် သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေးစင်တာနှစ်ခုကို လုပ်ဆောင်သည်။ လက်ရှိတွင် ထုတ်လုပ်မှုအခြေခံ 2 ခု၊ ထုတ်လုပ်မှုလိုင်း 12 ခု၊ ဝန်ထမ်း 150+၊ R&D သည် 30% ကျော်ရှိပြီး ကျွန်ုပ်တို့၏အဖွဲ့သည် နည်းပညာ၊ ထုတ်လုပ်မှု၊ အရောင်းနှင့် လည်ပတ်မှုစီမံခန့်ခွဲမှုအပေါ် အာရုံစိုက်ထားပြီး ပြည့်စုံကောင်းမွန်သော စွမ်းရည်ရှိသည်။ ထုတ်ကုန်အပြင်အဆင်ကို LED၊ IC ပေါင်းစပ်ပတ်လမ်း၊ တတိယမျိုးဆက် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ photovoltaic နှင့် အခြားစက်မှုလုပ်ငန်းများတွင် အဓိကအားဖြင့် အသုံးပြုပါသည်။

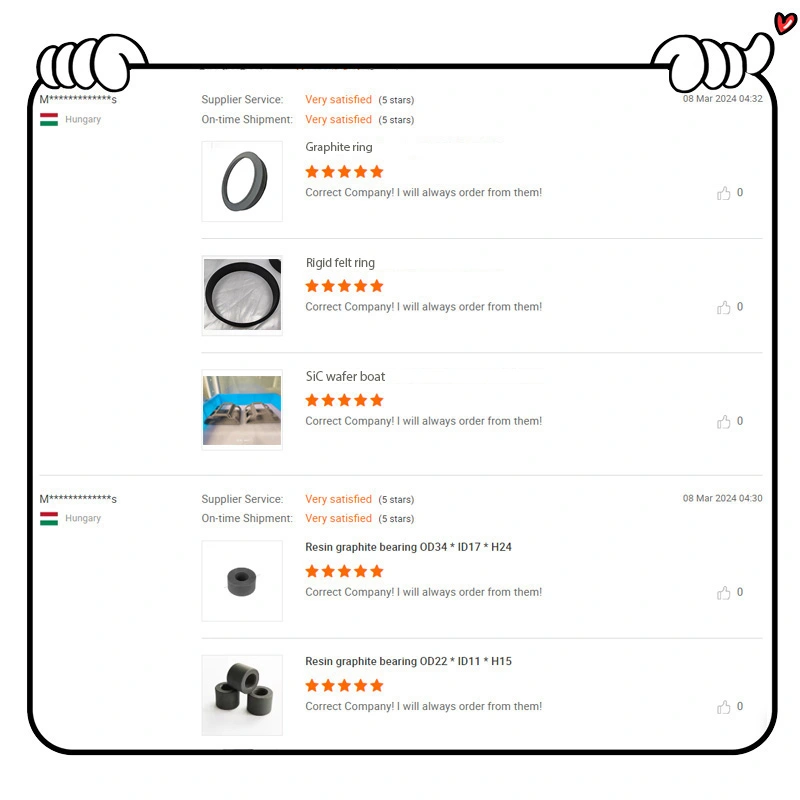

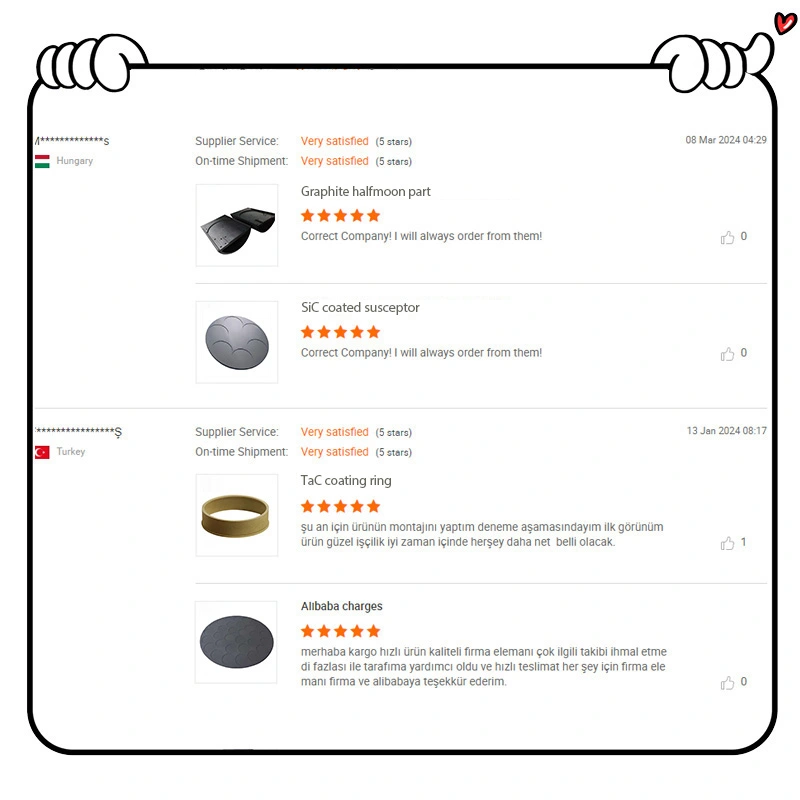

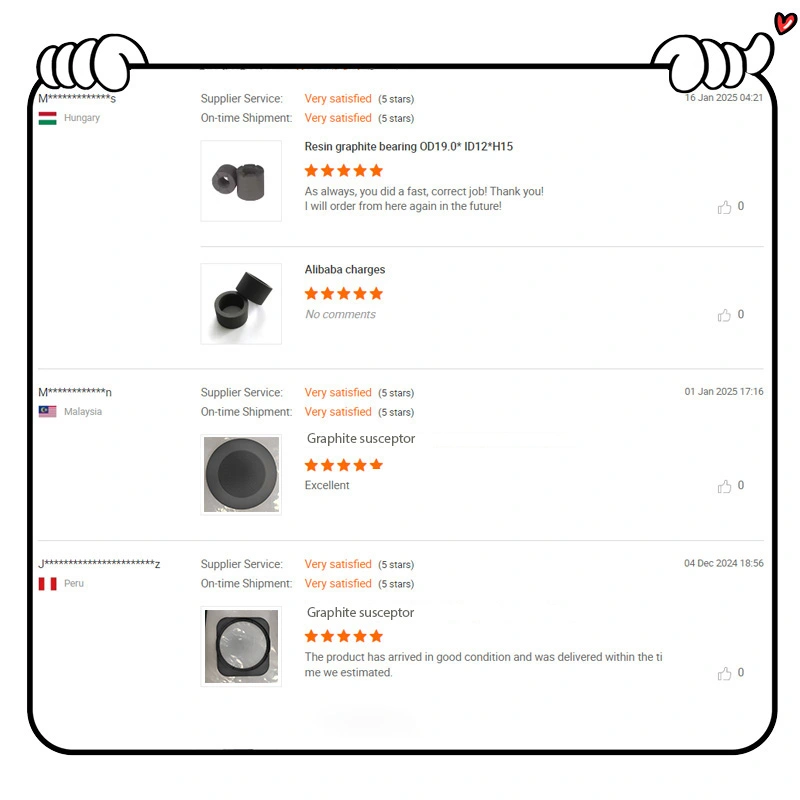

ကျွန်ုပ်တို့၏ ဖောက်သည်များပြောသောအရာ

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

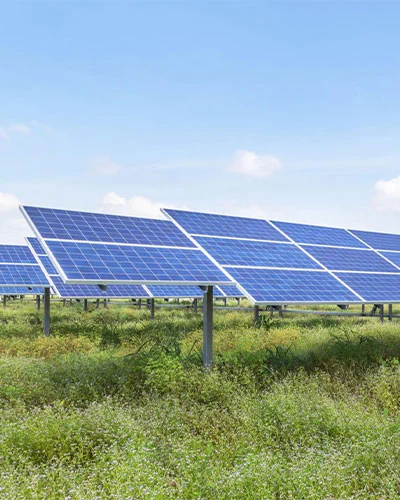

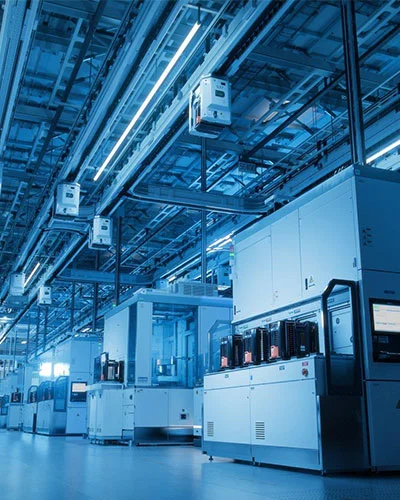

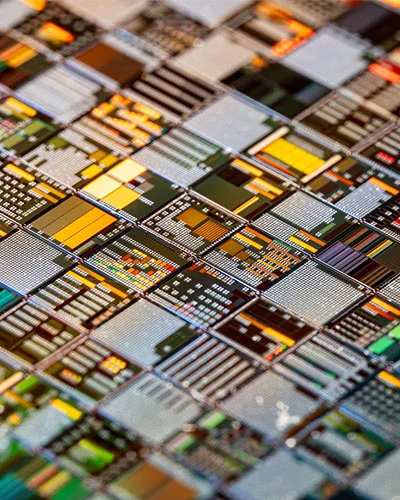

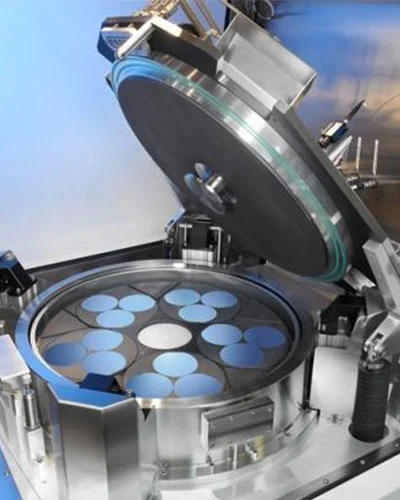

လျှောက်လွှာအကွက်

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- သင်၏ coating ထုတ်ကုန်များနှင့် အစိုင်အခဲအစိတ်အပိုင်းများကို ကျွန်ုပ်တို့၏ အသေးစိတ်ပုံစံများအတွက် အပြည့်အဝ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A- ဟုတ်ကဲ့၊ စိတ်ကြိုက်ပြင်ဆင်မှုက ကျွန်ုပ်တို့ရဲ့ အဓိက ခွန်အားပါ။ ကျွန်ုပ်တို့သည် သင့်တစ်ပိုင်းလျှပ်ကူးပစ္စည်းကိရိယာများနှင့် အံဝင်ခွင်ကျဖြစ်ရန်အတွက် အသင့်တော်ဆုံးအလွှာများကို ရွေးချယ်ကာ တူညီသောမြင့်မားသော CVD SiC သို့မဟုတ် TaC coatings များဖြင့် သင့်တိကျသောပုံများပေါ်အခြေခံ၍ အဆုံးမှအစ စိတ်ကြိုက်စက်ပစ္စည်းများကို ပံ့ပိုးပေးပါသည်။

Q2: ဆီမီးကွန်ဒတ်တာအဆင့် ပစ္စည်းများအတွက် လိုအပ်သော မြင့်မားသော သန့်စင်မှုကို သင်မည်သို့အာမခံသနည်း။

A: ကျွန်ုပ်တို့သည် တင်းကျပ်သော ကုန်ကြမ်းစစ်ဆေးမှုနှင့် အဆင့်မြင့် အပူချိန်မြင့် သန့်စင်ခြင်းလုပ်ငန်းစဉ်များကို အကောင်အထည်ဖော်ဆောင်ရွက်ပါသည်။ ကျွန်ုပ်တို့၏အပေါ်ယံပိုင်းနှင့် ဂရပ်ဖိုက်အစိတ်အပိုင်းများသည် ချစ်ပ်စက်မှုလုပ်ငန်း၏ အလွန်သန့်စင်ပြီး အမှုန်အမွှားကင်းစင်သော စံချိန်စံညွှန်းများနှင့် ကိုက်ညီကြောင်း သေချာစေရန်အတွက် ဒြပ်စင်အားလုံးကို ICP-OES နှင့် GDMS ကဲ့သို့သော ပရော်ဖက်ရှင်နယ်စမ်းသပ်ကိရိယာများကို အသုံးပြု၍ ခြေရာခံခွဲခြမ်းစိတ်ဖြာထားပါသည်။

Q3: မည်သည့်အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်နှင့် လုပ်ငန်းဆိုင်ရာ အသိအမှတ်ပြုလက်မှတ်များ သင့်တွင်ရှိသနည်း။

A: ကျွန်ုပ်တို့၏ထုတ်လုပ်မှုစက်ရုံသည် ISO9001 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်နှင့်အညီ တင်းကျပ်စွာလုပ်ဆောင်ပါသည်။ ကြမ်းပြင်ကို ပြုပြင်ခြင်းမှ နောက်ဆုံး ဓာတုအငွေ့ပြန်ကျခြင်း (CVD) လုပ်ငန်းစဉ်အထိ၊ အဆင့်တိုင်းသည် ပို့ဆောင်ခြင်းမပြုမီ တိကျသေချာသော အတိုင်းအတာနှင့် မျက်နှာပြင် တိကျမှု စစ်ဆေးမှုများကို ပြုလုပ်ရမည်ဖြစ်သည်။

Q4: အစုလိုက်အမှာစာမတင်မီနမူနာစစ်ဆေးမှုကို သင်ထောက်ခံပါသလား၊ လုပ်ငန်းစဉ်ကဘာလဲ။

A: ဟုတ်ကဲ့၊ စိတ်ကြိုက် susceptors၊ wafer လှေများ၊ သို့မဟုတ် dummy wafers အတွက် နမူနာအကဲဖြတ်ခြင်းကို ကျွန်ုပ်တို့ကြိုဆိုပါသည်။ သင်သည် သင်၏ သီးခြား လုပ်ငန်းဆောင်ရွက်မှု ဘောင်များ သို့မဟုတ် စက်ပစ္စည်း မော်ဒယ်များ (ဥပမာ LPE၊ Aixtron သို့မဟုတ် ASM) ကို ပေးဆောင်နိုင်ပြီး ၎င်းသည် သင်၏ အပူနှင့် လုပ်ငန်းစဉ် လိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် အစမ်းနမူနာကို ပေးပို့ပါမည်။

Q5: စံနှုန်းနှင့် စိတ်ကြိုက်ထုတ်ကုန်များအတွက် သင်၏ပုံမှန်ထုတ်လုပ်မှု ပို့ဆောင်ချိန်က အဘယ်နည်း။

A- စံဖွဲ့စည်းမှုပုံစံများ သို့မဟုတ် ရရှိနိုင်သောစာရင်းများအတွက်၊ ကျွန်ုပ်တို့ ချက်ချင်း ပို့ဆောင်ပေးပါသည်။ တိကျသောစက်နှင့် CVD အပေါ်ယံပိုင်းလုပ်ဆောင်ခြင်း လိုအပ်သော စိတ်ကြိုက်ပစ္စည်းများအတွက်၊ ဒီဇိုင်းရှုပ်ထွေးမှုနှင့် အစုအဝေးပေါ်မူတည်၍ ခဲချိန် ၃ ပတ်မှ ၆ ပတ်အထိ ကြာတတ်သည်။

Q6- နိုင်ငံတကာဖောက်သည်များအတွက် သင် မည်ကဲ့သို့ ရောင်းချပြီးနောက် နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးကူညီမှုမျိုး ပေးသနည်း။

A- သင့်အပူကွက်လပ်များနှင့် အစိတ်အပိုင်းများ၏ သက်တမ်းကို အကောင်းဆုံးဖြစ်အောင် ကူညီရန် ကျွန်ုပ်တို့သည် 24/7 အွန်လိုင်းနည်းပညာဆိုင်ရာ အတိုင်ပင်ခံကို ပေးဆောင်ပါသည်။ လုပ်ငန်းစဉ်ပေါင်းစည်းမှုအတွင်း လုပ်ငန်းဆောင်ရွက်မှုဆိုင်ရာပြဿနာများ သို့မဟုတ် အာရုံစူးစိုက်မှုအတက်အကျများဖြစ်ပေါ်ပါက၊ ကျွန်ုပ်တို့၏ R&D အင်ဂျင်နီယာများသည် မြန်ဆန်ပြီး လက်တွေ့ကျသောဖြေရှင်းချက်များကို ပေးဆောင်ရန် အဝေးမှ သင်နှင့်အတူ လုပ်ဆောင်မည်ဖြစ်ပါသည်။

သတင်း

  • Veteksemicon ၏ကာဗွန်ဖိုက်ဘာထုတ်ကုန်စက်ရုံများသို့ 0 ယ်ယူရန်ဖောက်သည်များ
    2025-09-10
    Veteksemicon ၏ကာဗွန်ဖိုက်ဘာထုတ်ကုန်စက်ရုံများသို့ 0 ယ်ယူရန်ဖောက်သည်များ

    2025, စက်တင်ဘာ 5 ရက်နေ့တွင်ပိုလန်နိုင်ငံမှဖောက်သည်တစ် ဦး သည်ကာဗွန်ဖိုင်ဘာထုတ်ကုန်များထုတ်လုပ်ခြင်းတွင်ကျွန်ုပ်တို့၏အဆင့်မြင့်နည်းပညာများနှင့်ဆန်းသစ်တီထွင်မှုဖြစ်စဉ်များကိုလေ့လာရန် VETEK မှစက်ရုံတစ်ရုံသို့သွားရောက်ခဲ့သည်။

  • Solid CVD SiC Focus Rings များထုတ်လုပ်ခြင်း- Graphite မှ High-precision အစိတ်အပိုင်းများအထိ
    2026-01-23
    Solid CVD SiC Focus Rings များထုတ်လုပ်ခြင်း- Graphite မှ High-precision အစိတ်အပိုင်းများအထိ

    တိကျမှုနှင့် လွန်ကဲသောပတ်ဝန်းကျင်များ အတူယှဉ်တွဲတည်ရှိနေသည့် ဆီလီကွန်ဒတ်တာထုတ်လုပ်မှု၏ ရှယ်ယာမြင့်မားသောကမ္ဘာတွင်၊ Silicon Carbide (SiC) အာရုံစူးစိုက်ကွင်းများသည် မရှိမဖြစ်လိုအပ်ပါသည်။ ၎င်းတို့၏ထူးခြားသောအပူခံနိုင်ရည်၊ ဓာတုတည်ငြိမ်မှုနှင့် စက်ပိုင်းဆိုင်ရာခွန်အားကြောင့် လူသိများသော ဤအစိတ်အပိုင်းများသည် အဆင့်မြင့်ပလာစမာ etching လုပ်ငန်းစဉ်များအတွက် အရေးကြီးပါသည်။ ၎င်းတို့၏ စွမ်းဆောင်ရည်မြင့်မားမှုနောက်ကွယ်တွင် လျှို့ဝှက်ချက်မှာ Solid CVD (Chemical Vapor Deposition) နည်းပညာဖြင့် တည်ရှိနေသည်။ ယနေ့တွင်၊ ဖိုက်ဖိုက်အကြမ်းထည်မှ အကြမ်းထည်ထုတ်လုပ်ရေးခရီးကို စူးစမ်းလေ့လာရန် မြင်ကွင်းနောက်ကွယ်မှ သင့်အား ကျွန်ုပ်တို့ခေါ်ဆောင်သွားပါမည်။

  • VETEK သည် ဂျာမနီနိုင်ငံ၊ မြူးနစ်တွင် SEMICON ယူရိုပါလိဂ် 2025 တွင် ပါဝင်ရန်
    2025-11-20
    VETEK သည် ဂျာမနီနိုင်ငံ၊ မြူးနစ်တွင် SEMICON ယူရိုပါလိဂ် 2025 တွင် ပါဝင်ရန်

    2025 ခုနှစ်တွင်၊ ဥရောပတစ်ပိုင်းလျှပ်ကူးပစ္စည်းလုပ်ငန်းသည် မြူးနစ်မြို့ရှိ အကြီးဆုံးတစ်ပိုင်းလျှပ်ကူးပစ္စည်းရောင်းဝယ်ရေးပြပွဲ SEMICON Europa တွင် နိုဝင်ဘာ 18 မှ 21 ရက်အထိ ထပ်မံတွေ့ဆုံမည်ဖြစ်သည်။

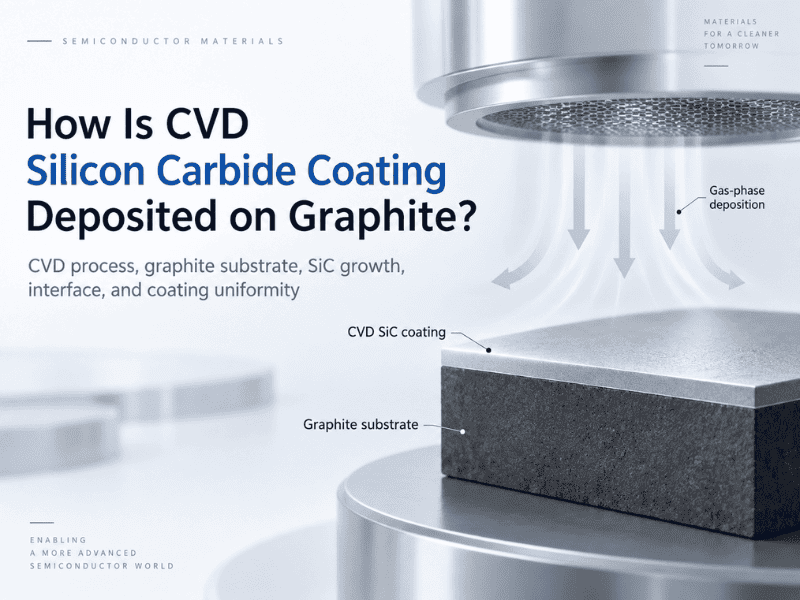

  • CVD Silicon Carbide Coating ကို Graphite တွင် မည်သို့ထည့်သွင်းထားသနည်း။
    2026-09-10
    CVD Silicon Carbide Coating ကို Graphite တွင် မည်သို့ထည့်သွင်းထားသနည်း။

    CVD ဆီလီကွန်ကာဗိုက်အလွှာကို ထိန်းချုပ်ထားသော ဓာတ်ငွေ့အဆင့်နှင့် မျက်နှာပြင်တုံ့ပြန်မှုများမှတစ်ဆင့် သန့်စင်သောမြင့်မားသော ဂရပ်ဖိုက်ပေါ်သို့ သိပ်သည်းသော SiC အလွှာကို အပ်နှံခြင်းဖြင့် ထုတ်လုပ်သည်။ ဤဆောင်းပါးတွင် အလွှာပြင်ဆင်မှု၊ MTS အခြေပြု CVD ကြီးထွားမှု၊ နျူကလိယနှင့် အစုလိုက်အပြုံလိုက် လွှဲပြောင်းမှု၊ အပေါ်ယံအထူနှင့် တူညီမှု၊ SiC/graphite ကြားခံအားဖိစီးမှု၊ ဘုံချို့ယွင်းချက်များနှင့် ဆီမီးကွန်ဒတ်တာအဆင့် စစ်ဆေးခြင်းတို့ကို ရှင်းပြထားသည်။ ၎င်းသည် epitaxy နှင့် MOCVD တွင်အသုံးပြုသော susceptors နှင့် wafer carriers များအတွက် လုပ်ငန်းစဉ် parameters များနှင့် component geometry ကို အဘယ်ကြောင့် အတူတကွ အင်ဂျင်နီယာလုပ်ရမည်ဟုလည်း ပြသသည်။

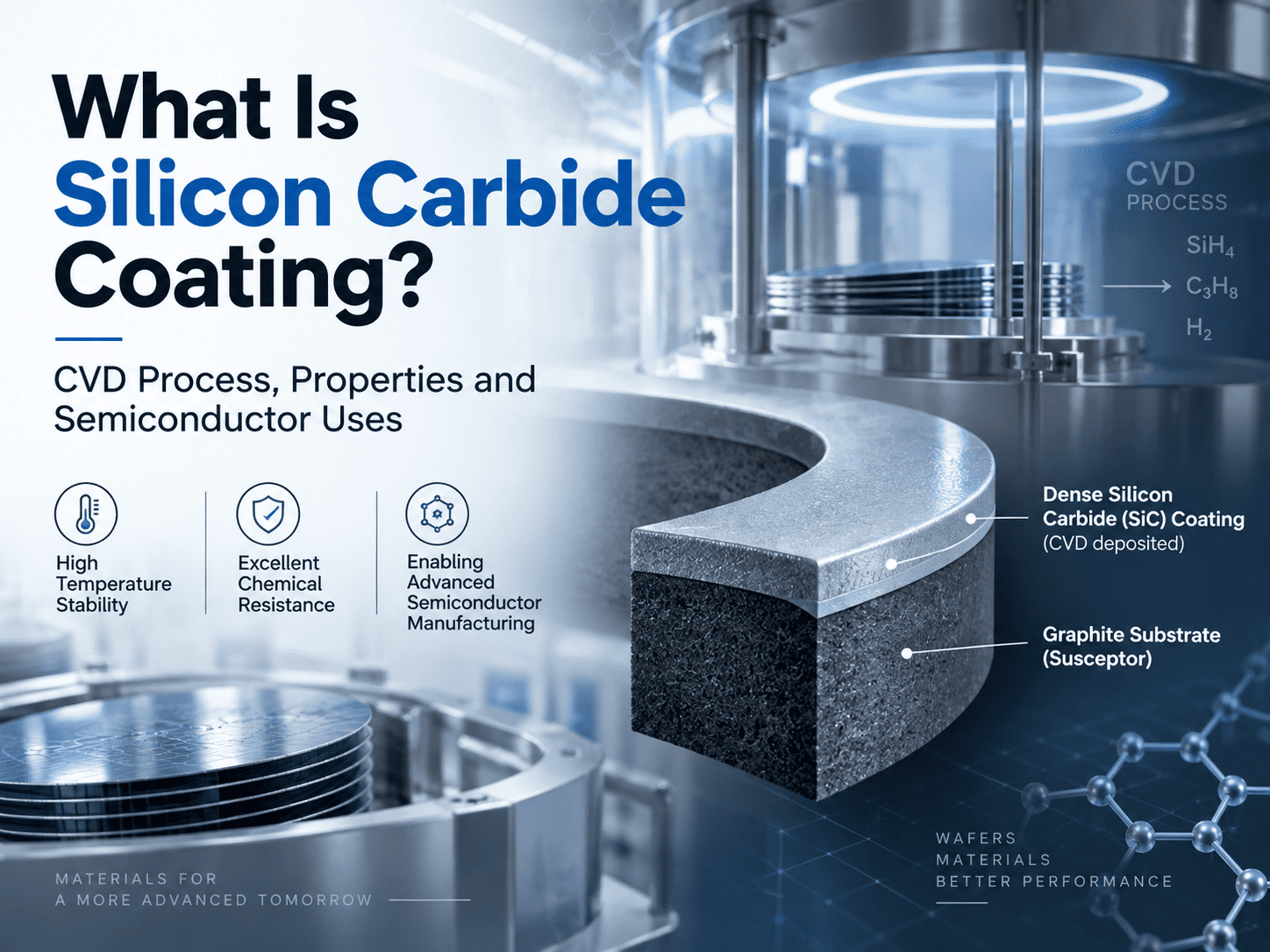

  • Silicon Carbide Coating ဆိုတာ ဘာလဲ CVD လုပ်ငန်းစဉ်၊ Properties နှင့် Semiconductor အသုံးပြုမှုများ
    2026-09-09
    Silicon Carbide Coating ဆိုတာ ဘာလဲ CVD လုပ်ငန်းစဉ်၊ Properties နှင့် Semiconductor အသုံးပြုမှုများ

    ဆီလီကွန်ကာဘိုင်အလွှာသည် တစ်ပိုင်းလျှပ်ကူးတာလုပ်ဆောင်ရာတွင်အသုံးပြုသည့် သန့်စင်မြင့်ဂရပ်ဖိုက်အစိတ်အပိုင်းများအတွက် သိပ်သည်းသော CVD SiC အလွှာဖြစ်သည်။ ဤဆောင်းပါးတွင် ဂရပ်ဖိုက်ကို SiC ဖြင့် ဖုံးအုပ်ထားပုံ၊ CVD SiC ကို မည်သို့ဖွဲ့စည်းပုံ၊ အပေါ်ယံဂုဏ်သတ္တိများနှင့် ကြားခံအချက်များက စွမ်းဆောင်ရည်ကို ထိန်းချုပ်ပေးပြီး SiC-coated graphite သည် silicon epitaxy၊ SiC epitaxy နှင့် MOCVD ကို ပံ့ပိုးပေးပုံကို ဤဆောင်းပါးတွင် ရှင်းပြထားသည်။ susceptors၊ wafer carriers နှင့် အခြားသော coated အစိတ်အပိုင်းများကို သတ်မှတ်ရာတွင် လိုအပ်သော အင်ဂျင်နီယာအချက်အလက်များကို အပေါ်ယံအထူ၊ CTE မကိုက်ညီမှု၊ delamination အန္တရာယ်နှင့် အင်ဂျင်နီယာအချက်အလက်များကို စစ်ဆေးပါသည်။

  • တစ်ပိုင်းလျှပ်ကူးပစ္စည်း Epitaxy ရှိ CVD အလွှာများ- အင်ဂျင်နီယာဆိုင်ရာ ကန့်သတ်ချက်များ၊ SiC/TaC ရွေးချယ်မှုနှင့် ချို့ယွင်းမှု ထိန်းချုပ်မှု
    2026-09-04
    တစ်ပိုင်းလျှပ်ကူးပစ္စည်း Epitaxy ရှိ CVD အလွှာများ- အင်ဂျင်နီယာဆိုင်ရာ ကန့်သတ်ချက်များ၊ SiC/TaC ရွေးချယ်မှုနှင့် ချို့ယွင်းမှု ထိန်းချုပ်မှု

    CVD SiC နှင့် TaC အပေါ်ယံပိုင်းများသည် အပူတည်ငြိမ်မှု၊ ညစ်ညမ်းမှု၊ အမှုန်အမွှားများနှင့် ထပ်တလဲလဲဖြစ်နိုင်မှုအပေါ် သက်ရောက်မှုဇယားများ၊ အပေါ်ယံရွေးချယ်မှုဆုံးဖြတ်ချက်သစ်ပင်၊ ချို့ယွင်းမှုယန္တရားများနှင့် RFQ စံနှုန်းများပါရှိသော နည်းပညာဆိုင်ရာ စက္ကူဖြူစာတမ်း။

  • CSEAC 2026 ရှိ Vetek Semiconductor- Semiconductor Materials၊ Core Components နှင့် Global Collaboration ကို မြှင့်တင်ခြင်း
    2026-09-04
    CSEAC 2026 ရှိ Vetek Semiconductor- Semiconductor Materials၊ Core Components နှင့် Global Collaboration ကို မြှင့်တင်ခြင်း

    Vetek Semiconductor သည် တရုတ်နိုင်ငံ၊ Wuxi တွင် CSEAC 2026 တွင် ပါဝင်ခဲ့ပြီး ၎င်း၏အဆင့်မြင့် CVD SiC နှင့် TaC အပေါ်ယံပိုင်း၊ ဂရပ်ဖိုက်အစိတ်အပိုင်းများ၊ SiC ကြွေထည်များနှင့် အခြားတစ်ပိုင်းလျှပ်ကူးပစ္စည်း အဓိကပစ္စည်းများကို ပြသခဲ့သည်။ အဆိုပါပွဲသည် ဖောက်သည်မိတ်ဖက်များ ခိုင်မာစေရန်၊ နည်းပညာသစ်များ ဆွေးနွေးရန်၊ ကြိုတင်ပူးပေါင်းဆောင်ရွက်မှု ပရောဂျက်များနှင့် ကမ္ဘာလုံးဆိုင်ရာ ဆီမီးကွန်ဒတ်တာစက်မှုလုပ်ငန်းတစ်လျှောက် အနာဂတ်အခွင့်အလမ်းများကို စူးစမ်းရှာဖွေရန် အဖိုးတန်အခွင့်အရေးများကို ပေးအပ်ခဲ့ပါသည်။

  • TaC Coating- 8 လက်မ Silicon Carbide PVT Epitaxy အတွက် အထွက်နှုန်းတံခါးစောင့်
    2026-08-28
    TaC Coating- 8 လက်မ Silicon Carbide PVT Epitaxy အတွက် အထွက်နှုန်းတံခါးစောင့်

    8-လက်မ SiC သည် ယခုအခါ ထုထည်ထုတ်လုပ်မှုတွင် ပါဝင်နေပြီဖြစ်သော်လည်း wafer အထွက်နှုန်း—စွမ်းရည်မဟုတ်—အနိုင်ရသူများကို ခွဲခြားထားသည်။ ဤလမ်းညွှန်တွင် ဂရပ်ဖိုက်ပူသောဇုန် အစိတ်အပိုင်းများပေါ်တွင် TaC အပေါ်ယံအကာဖြင့် အဘယ်ကြောင့် အထွက်နှုန်းကို ဆုံးဖြတ်သည်၊ နှင့် ပေးသွင်းသူအား မည်ကဲ့သို့ အရည်အချင်းပြည့်မီရမည်ကို ရှင်းပြထားသည်။

  • Substrate နှင့် Epitaxy- Semiconductor ထုတ်လုပ်မှုတွင် အဓိကအခန်းကဏ္ဍများ
    2026-08-21
    Substrate နှင့် Epitaxy- Semiconductor ထုတ်လုပ်မှုတွင် အဓိကအခန်းကဏ္ဍများ

    ခေတ်မီချစ်ပ်များထုတ်လုပ်ခြင်းတွင်၊ အလွှာသည် ရုပ်ပိုင်းဆိုင်ရာပံ့ပိုးမှုနှင့် အပူပျံ့နှံ့မှုလမ်းကြောင်းကို ပံ့ပိုးပေးကာ၊ epitaxial အလွှာသည် စက်၏လျှပ်စစ်စွမ်းဆောင်နိုင်မှုကန့်သတ်ချက်များကို ဆုံးဖြတ်ပေးသည်။ ဤဆောင်းပါးသည် တစ်ခုတည်းသော crystal silicon နှင့် silicon carbide substrates နှင့် CVD/MBE epitaxial လုပ်ငန်းစဉ်များအကြား အခြေခံကွဲလွဲချက်များကို နက်နက်ရှိုင်းရှိုင်းခွဲခြမ်းစိတ်ဖြာပေးထားပြီး ချို့ယွင်းချက်သိပ်သည်းဆကို လျှော့ချပြီး strain engineering ကိုထည့်သွင်းခြင်းဖြင့် epitaxial နည်းပညာကို မည်ကဲ့သို့လုပ်ဆောင်နိုင်သည်ကို ဖော်ပြသည်။ သင်သည် လုပ်ငန်းစဉ် အင်ဂျင်နီယာ တစ်ဦး သို့မဟုတ် ဝယ်ယူရေး ဆုံးဖြတ်ချက် ချမှတ်သူ ဖြစ်သည်ဖြစ်စေ၊

  • ယုံကြည်စိတ်ချရသော SiC Crystal ကြီးထွားမှုအတွက် Porous Tantalum Carbide (TaC) Coated Graphite Ring သည် အဘယ်ကြောင့် အရေးကြီးသနည်း။
    2026-08-20
    ယုံကြည်စိတ်ချရသော SiC Crystal ကြီးထွားမှုအတွက် Porous Tantalum Carbide (TaC) Coated Graphite Ring သည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

    Porous Tantalum Carbide (TaC) Coated Graphite Ring သည် Physical Vapor Transport (PVT) SiC တစ်ခုတည်းသော သလင်းပြင်ကြီးထွားမှုအတွက် ဒီဇိုင်းထုတ်ထားသည့် အထူးပြု အပူ-စက်ကွင်း အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ သိပ်သည်းသော CVD tantalum carbide coating ဖြင့် သန့်ရှင်းစင်ကြယ်သော မြင့်မားသော porous graphite ကို ပေါင်းစပ်ခြင်းဖြင့်၊ ၎င်းသည် အပူချိန်မြင့်မားသော တည်ငြိမ်မှု၊ ချေးကာကွယ်မှု၊ ထိန်းချုပ်ထားသော အပူဖြန့်ဖြူးမှုနှင့် ညစ်ညမ်းမှု နည်းပါးမှုကို ပေးစွမ်းသည်။ ဤဆောင်းပါးတွင် ၎င်း၏ဖွဲ့စည်းပုံ၊ နည်းပညာဆိုင်ရာ အားသာချက်များ၊ အသုံးချမှုများ၊ သတ်မှတ်ချက်များနှင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းနှင့် SiC crystal-growth equipment အတွက် ရွေးချယ်မှု ထည့်သွင်းစဉ်းစားမှုများကို ရှင်းပြထားသည်။

  • GTMS/CTMS အထူး Graphite Fixture စိတ်ကြိုက်ပြုလုပ်ခြင်း- Micro-Hole Deep Machining Solution
    2026-08-13
    GTMS/CTMS အထူး Graphite Fixture စိတ်ကြိုက်ပြုလုပ်ခြင်း- Micro-Hole Deep Machining Solution

    GTMS/CTMS hermetic တံဆိပ်ခတ်ခြင်း လုပ်ငန်းစဉ်များကို ပစ်မှတ်ထားပြီး VeTek သည် 0.01㎡ နှုန်းတွင် 1,500 သိပ်သည်းသော arrayed micro-holes ဖြင့် စိတ်ကြိုက် အထူးဂရပ်ဖိုက် fixture ဖြေရှင်းချက်များကို ဆောင်ရွက်ပေးပါသည်။ Kovar အလွိုင်း CTE ကို အတိအကျ လိုက်ဖက်ပြီး 10 လကျော် အပေါက် micromachining စိန်ခေါ်မှုကို ကျော်လွှားကာ micron အဆင့် သုည-ချို့ယွင်းချက် ထိန်းချုပ်မှုနှင့် တစ်နေရာတည်းတွင် အင်ဂျင်နီယာဆိုင်ရာ ပေးပို့မှုတို့ကို ရရှိစေပါသည်။

  • TEL အတွက် High Purity Quartz Wafer Boat သည် အဘယ်ကြောင့် အဆင့်မြင့် Semiconductor ထုတ်လုပ်မှုအတွက် မရှိမဖြစ်ဖြစ်လာသနည်း
    2026-08-07
    TEL အတွက် High Purity Quartz Wafer Boat သည် အဘယ်ကြောင့် အဆင့်မြင့် Semiconductor ထုတ်လုပ်မှုအတွက် မရှိမဖြစ်ဖြစ်လာသနည်း

    လျင်မြန်စွာ ပြောင်းလဲတိုးတက်နေသော ဆီမီးကွန်ဒတ်တာစက်မှုလုပ်ငန်းတွင်၊ တိကျသောပစ္စည်းများသည် wafer လုပ်ငန်းစဉ်အရည်အသွေးနှင့် ထုတ်လုပ်မှုထိရောက်မှုကို တိုက်ရိုက်ဆုံးဖြတ်သည်။ VETEK သည် ခေတ်မီသော ဆီမီးကွန်ဒတ်တာ ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များအတွက် ဒီဇိုင်းထုတ်ထားသည့် TEL ဖြေရှင်းချက်များအတွက် စွမ်းဆောင်ရည်မြင့် High Purity Quartz Wafer Boat ကို ပံ့ပိုးပေးထားပြီး၊ အလွန်ကောင်းမွန်သော အပူတည်ငြိမ်မှု၊ ဓာတုဒဏ်ခံနိုင်မှုနှင့် ညစ်ညမ်းမှုထိန်းချုပ်မှုတို့ကို ပေးစွမ်းသည်။
