စာရေးသူ | အင်ဂျင်နီယာ Nickwu | အင်ဂျင်နီယာ၊ အဆင့်မြင့်ပစ္စည်းများဌာနခွဲ၊ Vetek Semiconductor
နိဒါန်း: epitaxy တွင်၊ coated graphite susceptor သည် ဓာတ်ပေါင်းဖို၏ အပူ၊ ဓာတုနှင့် ညစ်ညမ်းမှုနယ်နိမိတ်၏ တစ်စိတ်တစ်ပိုင်းဖြစ်သည်။ ၎င်း၏တန်ဖိုးသည် အပေါ်ယံအထူတစ်ခုတည်းတွင် မဟုတ်ဘဲ အချောထည်အပိုင်းသည် wafer အပူချိန်၊ မျက်နှာပြင်တည်ငြိမ်မှုနှင့် ကြီးထွားမှုနှင့် သန့်ရှင်းရေးသံသရာတစ်လျှောက် ထပ်တလဲလဲဖြစ်နိုင်မှုတို့ကို မည်ကဲ့သို့ ထိန်းသိမ်းထားနိုင်မည်နည်း။
အဓိကကောက်ချက်: မပြောင်းလဲသော အပူချိန်၊ ဖိအားနှင့် ဓာတ်ငွေ့စီးဆင်းမှု၊ အပေါ်ယံ ကြမ်းတမ်းမှု၊ သတ္တုသိုက်များ၊ အိတ်ဆောင်ဂျီသြမေတြီ သို့မဟုတ် မျက်နှာပြင် ပျက်စီးခြင်းသည် အပူလွှဲပြောင်းမှုနှင့် မျက်နှာပြင် ဓာတုဗေဒတို့ကို ပြောင်းလဲနိုင်သည်။ ထို့ကြောင့် coated susceptor ကို passive wafer ကိုင်ဆောင်ထားသော မဟုတ်ဘဲ process-critical reactor အစိတ်အပိုင်းအဖြစ် သဘောထားသင့်သည်။
ပုံမှန်ကြီးထွားမှုအပူချိန်များသည် ဝန်ကိုဖော်ပြသည်- GaN MOCVD သည် 1000–1100°C၊ Si epitaxy 1050–1200°C ဝန်းကျင်နှင့် SiC epitaxy သည် အကြမ်းဖျင်းအားဖြင့် 1500–1700°C အနီးတွင် လုပ်ဆောင်လေ့ရှိသည်။ Wafer အပူချိန်သည် အပူပေးစက်ပါဝါ နှင့် စုပ်ယူနိုင်သော ဂျီသြမေတြီ၊ ဓာတ်ငွေ့ထုတ်လွှတ်မှု၊ အိတ်ကပ်အနက်၊ လည်ပတ်မှုနှင့် ဓာတ်ငွေ့စီးဆင်းမှုအပေါ် မူတည်သည်။
Planetary MOCVD သည် laminar flow နှင့် multiple carrier rotation ကို အသုံးပြု၍ အထူ၊ ဖွဲ့စည်းမှုနှင့် doping တူညီမှုကို ပိုမိုကောင်းမွန်စေပါသည်။
အဓိကကောက်ချက်- "100 μm coating" သည် ပြီးပြည့်စုံသော တစ်ပိုင်းလျှပ်ကူးပစ္စည်း သတ်မှတ်ချက်မဟုတ်ပါ။ သိပ်သည်းမှု၊ သန့်ရှင်းမှု၊ အသေးစားဖွဲ့စည်းပုံ၊ ကြမ်းတမ်းမှု၊ CTE၊ အထူဖြန့်ကျက်မှု၊ ကပ်တွယ်မှုနှင့် ချို့ယွင်းချက်ထိန်းချုပ်မှုကို အထူးသဖြင့် အိတ်ကပ်များ၊ အစွန်းများ၊ အပေါက်များနှင့် ဒေသဆိုင်ရာ အစစ်ခံမှုကွဲပြားနိုင်သည့် အရိပ်ရအင်္ဂါရပ်များတွင် အတူတကွ ထည့်သွင်းစဉ်းစားရပါမည်။
|
ကန့်သတ်ချက် |
CVD SiC |
CVD TaC |
|
သိပ်သည်းမှု |
~3.2–3.21 g/cm³ |
~14.3 g/cm³ |
|
CTE |
~4.3–4.5×10⁻⁶/K |
~6.3×10⁻⁶/K |
|
မာကျောခြင်း။ |
~40-42 GPa |
~ 2000 HK |
|
အထူ |
~100 μm ပုံမှန် |
≥20 μm; ~35±10 μm |
|
ကြမ်းတမ်းခြင်း။ |
~1-3 μm၊ လုပ်ငန်းစဉ်အပေါ် မူတည်သည်။ |
လုပ်ငန်းစဉ်အပေါ် မူတည် |
|
သန့်ရှင်းစင်ကြယ်ခြင်း။ |
> 6N ဖြစ်နိုင်သည်။ |
အဆင့်အတန်းမူတည်သည်။ |
အင်ဂျင်နီယာကွင်းဆက်သည်-
CVD အပူချိန်/ဖိအား/ဓာတ်ငွေ့ အချိုးအစား → စပါးကြီးထွားမှု → သိပ်သည်းဆ/ကြမ်းတမ်းမှု/စိတ်ဖိစီးမှု → အပေါ်ယံပိုင်း သက်တမ်း။
မြင့်မားသော ဖိအားသည် ကြမ်းတမ်းသော အသွင်သဏ္ဍန်များကို ဖြစ်ပေါ်စေသော်လည်း အပူချိန် လွန်ကဲခြင်းကြောင့် ကြမ်းတမ်းမှုနှင့် စိုစွတ်မှုကို တိုးစေသည်။
အဓိကကောက်ချက်: သိသိသာသာ အခွံမခွာမီ အပေါ်ယံအလွှာသည် လက်ခံနိုင်ဖွယ် ဖြစ်လာနိုင်သည်။ အထူပျံ့လွင့်မှု၊ ကျဆင်းမှု၊ အနည်အနှစ်များ သို့မဟုတ် ကြမ်းတမ်းပြောင်းလဲမှုသည် wafer-to-susceptor အပူလွှဲပြောင်းမှုနှင့် ဓာတ်ငွေ့ထုတ်လွှတ်မှုတို့ကို ပြောင်းလဲနိုင်ပြီး အစိတ်အပိုင်းသည် စက်ပိုင်းဆိုင်ရာ နဂိုအတိုင်းရှိနေစဉ်တွင် အပူချိန် သို့မဟုတ် လည်ပတ်မှ ပျံ့လွင့်မှုကို ဖြစ်ပေါ်စေသည်။
Wafer အပူချိန်ခွင်လျှာ
Qtotal = Qconduction + Qradiation + Qconvection
coated susceptor သည် ပစ္စည်းဂုဏ်သတ္တိများ၊ မျက်နှာပြင်အခြေအနေနှင့် ဂျီသြမေတြီအားဖြင့် ဤဝေါဟာရများကို လွှမ်းမိုးပါသည်။ နောက်ဆုံး wafer seating geometry ကို coating ဖြင့်တည်ဆောက်ထားသောကြောင့် Pocket depth သည် အရေးကြီးပါသည်။
အိတ်ကပ်ပတ်လည်တွင် ကွဲပြားသော အမည်ခံ 100 μm အပေါ်ယံအလွှာသည် ဒေသတွင်း အပူလမ်းကြောင်းနှင့် နောက်ဆုံးအတိုင်းအတာကို ပြောင်းလဲနိုင်သည်။ သေးငယ်သော ကွဲလွဲမှုသည် အလိုအလျောက် ညီညွှတ်မှုကို မဖြစ်ပေါ်စေဘဲ၊ ဖုံးအုပ်ထားသော အိတ်ကပ်အတိမ်အနက်သည် CTQ ဖြစ်သင့်သည်။
ထုတ်လုပ်မှုကာလအတွင်း-
ကြီးထွားမှုအနည်များ + သန့်ရှင်းရေး + အပူစက်ဘီးစီးခြင်း → ကြမ်းတမ်းမှု/ ထုတ်လွှတ်မှု ပျံ့လွင့်ခြင်း → အပူ-နယ်နိမိတ် ပျံ့လွင့်ခြင်း → လှိုင်းလေလွင့်ခြင်း → ကြီးထွားမှုနှုန်း/ဖွဲ့စည်းမှု ပျံ့လွင့်ခြင်း။
ထို့ကြောင့် အစိတ်အပိုင်း၏ သက်တမ်းကို လုပ်ငန်းစဉ်ကန့်သတ်ချက်များဖြင့် သတ်မှတ်သင့်သည်—“မမြင်နိုင်သော ကျိုးပဲ့ခြင်း” ဖြင့်သာ သတ်မှတ်ရပါမည်။

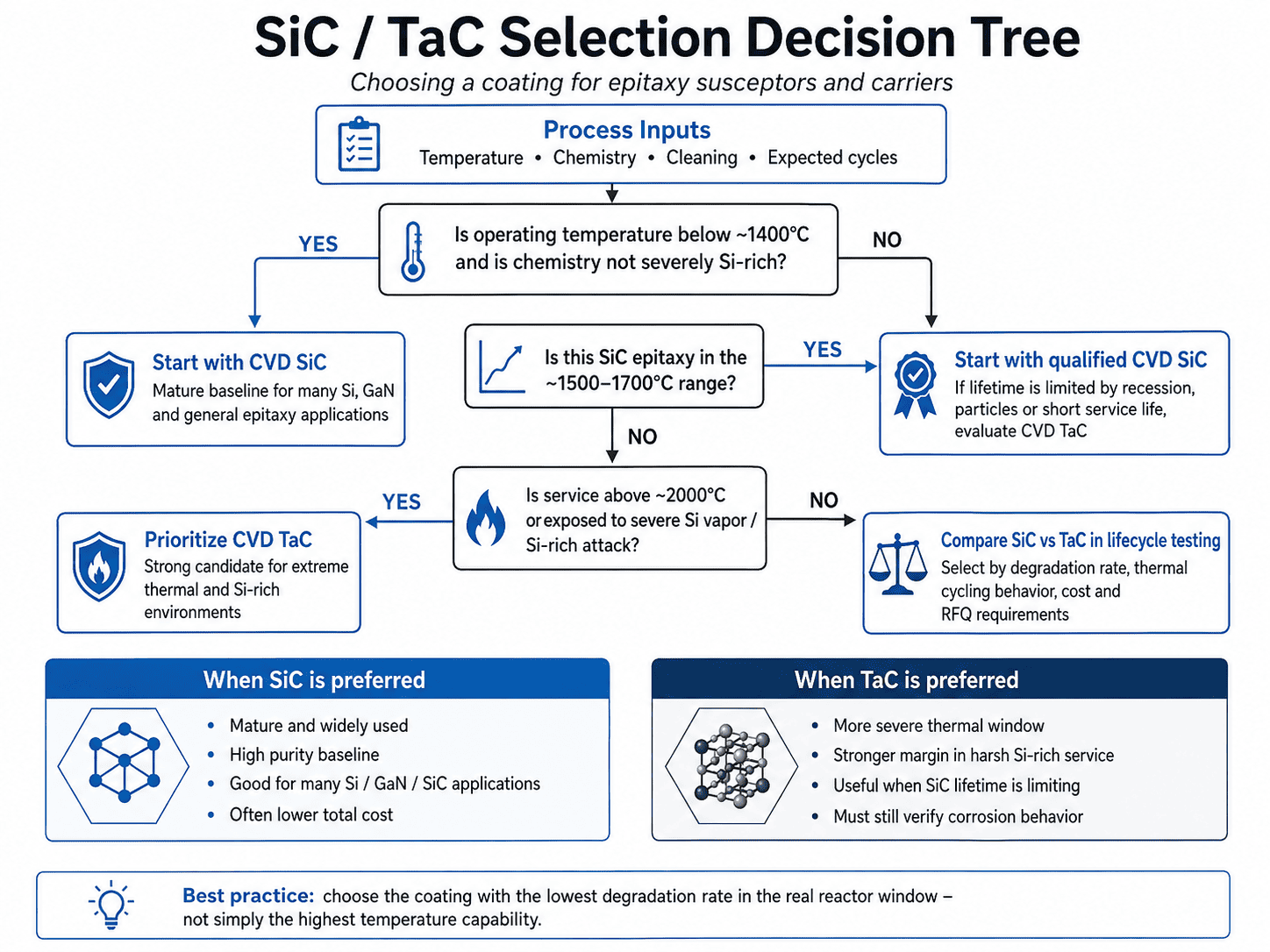

အဓိကကောက်ချက်- CVD SiC သည် ၎င်း၏ ရင့်ကျက်မှု၊ သန့်ရှင်းမှုနှင့် ဂရပ်ဖိုက်နှင့် လိုက်ဖက်မှုရှိသောကြောင့် Si၊ GaN နှင့် SiC epitaxy အစိတ်အပိုင်းများစွာအတွက် လက်တွေ့ကျသော အခြေခံအချက်ဖြစ်သည်။ အပူချိန်လွန်ကဲခြင်း သို့မဟုတ် Si-ကြွယ်ဝသော ဓာတုဗေဒပညာဖြင့် SiC ဆုတ်ယုတ်မှုကို စိစစ်ပြီး တစ်သက်တာ ကန့်သတ်မှု ယန္တရားကို ဖြစ်စေသောအခါ TaC သည် ဆွဲဆောင်မှုရှိလာပါသည်။
|
လုပ်ငန်းစဉ် Window |
စတင်ရွေးချယ်မှု |
အင်ဂျင်နီယာယုတ္တိဗေဒ |
|
Si epitaxy, ~1050–1200°C |
CVD SiC |
ရင့်ကျက်မှု၊ လုံလောက်သောအနားသတ် |
|
GaN MOCVD၊ ~1000–1100°C |
CVD SiC |
ကယ်ရီယာ မျက်နှာပြင်ကို တည်ထောင်ထားသည်။ |
|
SiC epitaxy၊ ~1500–1700°C |
SiC ပထမ၊ အသက်အကန့်အသတ်ရှိလျှင် TaC ကို အကဲဖြတ်ပါ။ |
ပိုမိုပြင်းထန်မှု |
|
ပြင်းထန်သော Si-ကြွယ်ဝသောတိုက်ခိုက်မှု |
TaC အကဲဖြတ်ပါ။ |
ရုန်းအားမြင့်သည်။ |
|
>2000°C ပူသောဇုန်ဝန်ဆောင်မှု |
TaC က လေးလေးနက်နက် စဉ်းစားတယ်။ |
SiC တည်ငြိမ်မှုသည် အသက်ကို ကန့်သတ်နိုင်သည်။ |
→ Yes- CVD SiC အရည်အချင်းပြည့်မီသည်။
→ မရှိ- ဆက်ရန်။
1500-1700°C တွင် SiC epitaxy
→ သက်သေပြထားသော SiC ဖြင့် စတင်ပါ။ ဆုတ်ယုတ်မှု၊ အမှုန်အမွှားများ သို့မဟုတ် တိုတောင်းသောဘဝများ လွှမ်းမိုးနေပါက TaC နှင့် နှိုင်းယှဉ်ပါ။
>2000°C သို့မဟုတ် ပြင်းထန်သော Si-အငွေ့ ထိတွေ့မှုရှိပါသလား။
→ TaC အကဲဖြတ်ခြင်းကို ဦးစားပေးပါ။
TaC သည် ဓာတုဗေဒအရ ခုခံနိုင်စွမ်းမရှိပေ။ 1973 K တွင် ဆီလီကွန်အငွေ့ဖြင့် CVD TaC သည် TaSi₂/SiC တုံ့ပြန်မှု ထုတ်ကုန်များကို ဖွဲ့စည်းခဲ့သည်။ Si exposure တိုးလာခြင်းကြောင့် ချေးအတိမ်အနက်နှင့် ကြမ်းတမ်းမှုကို တိုးစေသည်။ ထို့ကြောင့် အရည်ပျော်မှတ်တစ်ခုတည်းမဟုတ်ဘဲ အမှန်တကယ် ဓာတ်ပေါင်းဖိုရှိ ဆွေးမြေ့မှုနှုန်းအပေါ် အခြေခံ၍ ရွေးချယ်သင့်သည်။
အဓိကကောက်ချက်: coated-susceptor အများစု ချို့ယွင်းချက်အများစုသည် အပူဖိစီးမှု၊ စုဆောင်းမှုပုံစံမဟုတ်သော၊ ဓာတုဗေဒဆုတ်ယုတ်မှုနှင့် သန့်ရှင်းရေး သို့မဟုတ် ကိုင်တွယ်မှု ပျက်စီးခြင်းကြောင့် ဖြစ်ပေါ်လာသည်။ ရှုံးနိမ့်မှုကို ခွဲခြမ်းစိတ်ဖြာခြင်းသည် မြင်နိုင်သော ချို့ယွင်းချက်အား ၎င်း၏ အမြစ်ယန္တရားနှင့် “အပေါ်ယံအခွံခွာခြင်း” တွင် ရပ်တန့်မည့်အစား wafer ရောဂါလက္ခဏာနှင့် ချိတ်ဆက်သင့်သည်။
|
ပျက်ကွက်မုဒ် |
Root Mechanism ၊ |
ပင်မလုပ်ငန်းစဉ်အန္တရာယ် |
|
Microcracking |
CTE မကိုက်ညီမှု + အပူစက်ဘီးစီးခြင်း။ |
ဓာတ်ငွေ့ဝင်ရောက်မှု၊ အမှုန်များ |
|
Delamination |
ကျန်ရှိသော စိတ်ဖိစီးမှု/ အားနည်းသော မျက်နှာပြင် |
ပလတ်စတစ်ဆာဂျရီ |
|
ပေါက်ပေါက်/အပေါက်များ |
မပြည့်စုံသိပ်သည်းမှု |
ဖိုက်တင်ထိတွေ့မှု |
|
အစွန်းအထင်း |
ဖိစီးမှု/ကိုင်တွယ်မှု |
ဒေသအမှုန်များ |
|
ဓာတုဗေဒ ဆုတ်ယုတ်မှု |
High-T ဓာတ်ပြု ဓာတုဗေဒ |
ကြမ်းတမ်းမှု/ ဓာတ်ငွေ့ပျံ့လွင့်မှု |
|
သိုက်တည်ဆောက်မှု |
ကပ်ပါးစစ်ချက် |
အပူ/အငွေ့ပျံခြင်း။ |
အသုံးဝင်သော ပထမအမှာစာ အပူ-စိတ်ဖိစီးမှု ဆက်ဆံရေးမှာ-
σ ≈ E × Δα × ΔT
E သည် coating modulus၊ Δα coating/substrate CTE ခြားနားချက် ΔT သည် အပူလေ့လာရေးခရီး။ ထို့ကြောင့် ဂရပ်ဖိုက် CTE လိုက်ဖက်မှုသည် အပေါ်ယံသန့်ရှင်းမှုကဲ့သို့ အရေးပါပါသည်။
နက်ရှိုင်းသောအိတ်ကပ်များ၊ အပေါက်များနှင့် grooves များသည် မတူညီသော ရှေ့ပြေးသယ်ယူပို့ဆောင်ရေးကို လက်ခံနိုင်သည်-
ပါးလွှာသော/အလွှာအလွှာ → အပူ/ဓာတု တိုက်ခိုက်မှု → ဂရပ်ဖိုက် ထိတွေ့မှု → တိုက်စားမှု → အမှုန်များ → wafer-ချို့ယွင်းမှု အန္တရာယ်။
ထို့ကြောင့် အစိတ်အပိုင်းတစ်ခုသည် စက်ပိုင်းဆိုင်ရာ နောက်ဆုံးဘဝမတိုင်မီ လုပ်ငန်းစဉ်၏နောက်ဆုံးဘဝသို့ ရောက်ရှိနိုင်သည်။
အဓိကကောက်ချက်: အရည်အချင်းစစ်သည် ဓာတ်ပေါင်းဖိုအခြေအနေများကို တိုင်းတာနိုင်သော CTQ များအဖြစ်သို့ ပြောင်းပြီး ပြီးသွားသော ဂျီသြမေတြီတွင် ၎င်းတို့ကို စစ်ဆေးသင့်သည်။ ပစ္စည်းလက်မှတ်များ တစ်ခုတည်း မလုံလောက်ပါ။ ပစ်မှတ်သည် ကိုယ်စားပြုကြီးထွားမှုနှင့် သန့်ရှင်းရေးသံသရာများမှတဆင့် ထပ်ခါတလဲလဲ ထပ်ခါတလဲလဲ ဖုံးအုပ်ထားသော သမာဓိ၊ အတိုင်းအတာနှင့် အပူ/ဓာတု အပြုအမူဖြစ်သည်။
လက်တွေ့ကျသော သတ်မှတ်ချက်များ ပါဝင်သင့်သည်-
အကြံပြုထားသော စစ်ဆေးရေးဂိတ်များ-
အဝင် → သတ်မှတ်ထားသော ကြီးထွားမှု သံသရာ → သန့်ရှင်းရေး → သက်တမ်း ကုန်ဆုံးခြင်း။
ဤစစ်ဆေးရေးဂိတ်များကို အမှုန်အမွှားများနှင့် wafer ဒေတာများဖြင့် ပေါင်းစပ်ခြင်းသည် အမြင်အာရုံစစ်ဆေးခြင်းတစ်ခုတည်းထက် ပိုမိုအသုံးဝင်ပါသည်။
CVD SiC မည်မျှအထူရှိသင့်သနည်း။
100 μm ဝန်းကျင်သည် အသုံးဝင်သော ရည်ညွှန်းချက်ဖြစ်ပြီး universal optimum မဟုတ်ပါ။ ဂျီသြမေတြီ၊ သံချေးတက်မှု၊ ဖိအားနှင့် အတိုင်းအတာ ခံနိုင်ရည်တို့က ပစ်မှတ်ကို ဆုံးဖြတ်သည်။
ပိုထူသောအလွှာသည် အမြဲကြာရှည်ခံပါသလား။
နံပါတ်၊ ၎င်းသည် သံချေးတက်ခြင်းကို ပေါင်းထည့်သော်လည်း ကျန်ရှိသော ဖိစီးမှုနှင့် အတိုင်းအတာ ပြောင်းလဲမှုကိုလည်း တိုးစေနိုင်သည်။
SiC coating က ဘာကြောင့် အခွံခွာရတာလဲ။
ပုံမှန်ပံ့ပိုးသူများမှာ CTE မကိုက်ညီမှု၊ ကျန်ရှိသောစိတ်ဖိစီးမှု၊ မျက်နှာပြင်ချို့ယွင်းချက်များ၊ အစွန်းဂျီသြမေတြီ၊ အပူစက်ဘီးစီးခြင်း၊ ဓာတုတိုက်ခိုက်မှုနှင့် သန့်ရှင်းရေးပျက်စီးမှုများ။
TaC သည် SiC ကို မည်သည့်အချိန်တွင် အစားထိုးသင့်သနည်း။
အပူချိန်မြင့်သော သို့မဟုတ် Si-rich တိုက်ခိုက်မှုကို လွှမ်းမိုးသော SiC တစ်သက်တာကန့်သတ်ချက်ဖြစ်ကြောင်း သက်သေပြသည့်အခါ TaC သည် ပိုမိုကောင်းမွန်သော ဘဝသံသရာရလဒ်ကို ပေးသည်။

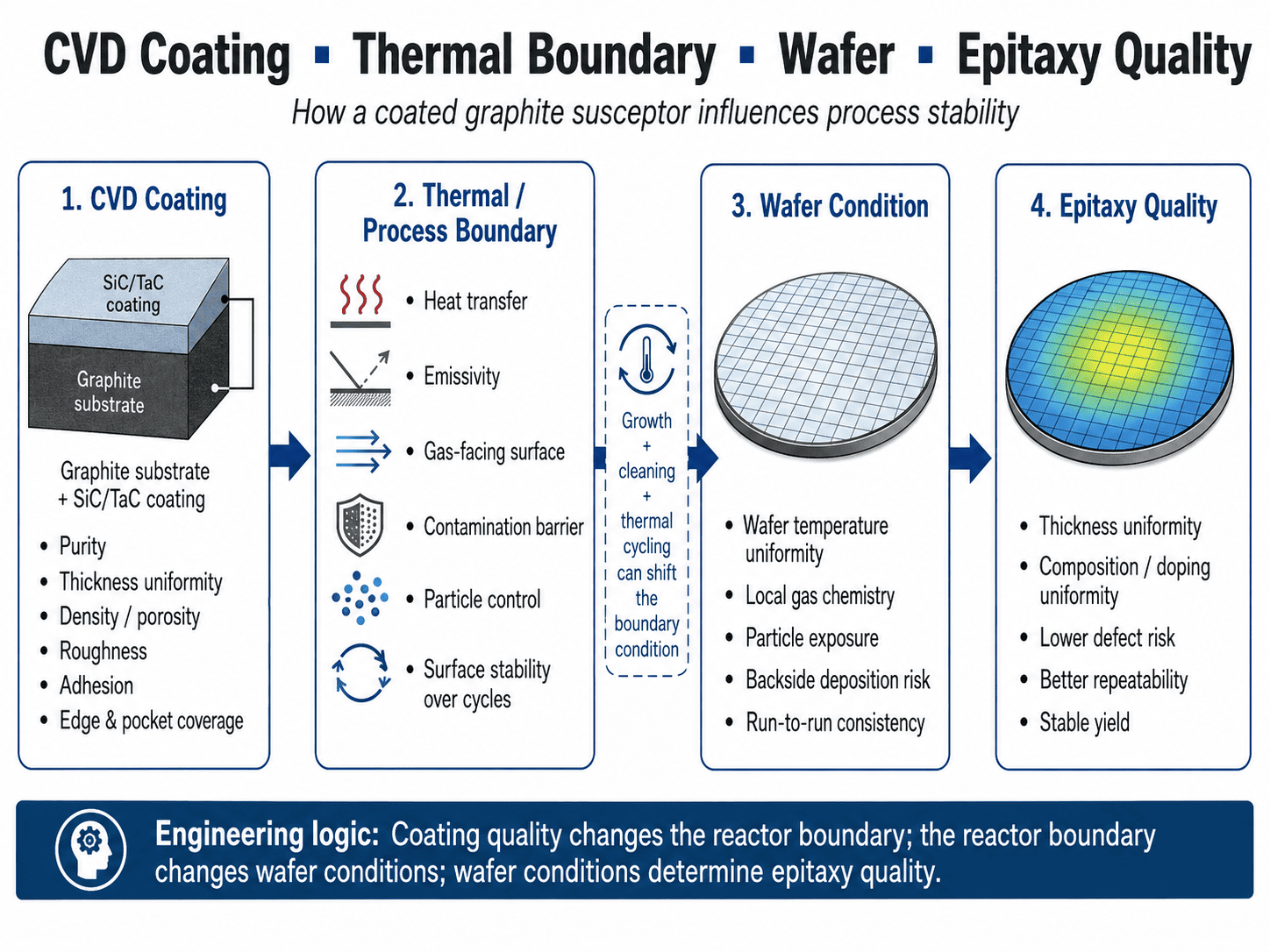

အဓိကကောက်ချက်CVD-coated graphite သည် epitaxy လုပ်ငန်းစဉ်၏ တစ်စိတ်တစ်ပိုင်းအဖြစ် အရည်အချင်းပြည့်မီသင့်သည်။ ပစ်မှတ်သည် ထုတ်လုပ်မှုတစ်လျှောက်လုံးတွင် တည်ငြိမ်သော အပူ၊ ဓာတုနှင့် အတိုင်းအတာ အပြုအမူဖြစ်ပြီး၊ မြင်သာသော ပျက်စီးဆုံးရှုံးမှုများချည်းမဟုတ်ဘဲ တိုင်းတာနိုင်သော လုပ်ငန်းစဉ် CTQs များဖြင့် သတ်မှတ်သတ်မှတ်ထားသော သက်တမ်းကုန်ဆုံးမှုဖြစ်သည်။
အင်ဂျင်နီယာကွင်းဆက်သည်-
ဂရပ်ဖိုက်အလွှာ → CVD အသေးစားဖွဲ့စည်းပုံ → ဂျီသြမေတြီ ပြီးစီးမှု → အပူ/ဓာတု တည်ငြိမ်မှု → wafer ထပ်တလဲလဲနိုင်မှု။
ပိုကောင်းတဲ့မေးခွန်းက "အပေါ်ယံအထူဘယ်လောက်လဲ" သည်ရိုးရှင်းစွာမဟုတ်ပါ။ သို့သော် "ဤအစိတ်အပိုင်းသည် ထပ်ခါတလဲလဲ ကြီးထွားမှု၊ သန့်ရှင်းရေးနှင့် အပူသံသရာများပြီးနောက် မည်သို့ပြုမူလိမ့်မည်နည်း၊ တိုင်းတာနိုင်သော ကန့်သတ်ချက်သည် ၎င်း၏ဘဝအဆုံးသတ်မှုကို သတ်မှတ်သည်။"
ကိုးကား
[1] AIXTRON SE၊ Planetary Principle (MOCVD)။
[2] SGL ကာဗွန်၊ SIGRAFINE® SiC အပေါ်ယံပိုင်း – ပစ္စည်းဒေတာ။
[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), "Graphite Substrates on the Process-Structure-Property Correlation of the Process-Structure-Property Correlation in CVD-SiC coatings on Graphite Substrates on the Study"
[4] Hao K. et al., Vacuum 241, 114677 (2025), "Silicon Vapor Induced Corrosion Mechanisms of Graphite Substrates on CVD TaC Coatings"
အင်ဂျင်နီယာ Nickwu သည် CVD အပေါ်ယံပိုင်းနှင့် ကာဗွန်အခြေခံ အပူပိုင်းဇုန်ပစ္စည်းများ၏ R&D တွင် 15 နှစ်အတွေ့အကြုံရှိသည်။ ၈ လက်မ SiC epitaxy တွင်အသုံးပြုသည့် တရုတ်နိုင်ငံ၏ ပထမဆုံး TaC-coated graphite အစိတ်အပိုင်းများ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုကို မိတ်ဆက်ရန် ပရောဂျက်ကို ဦးဆောင်ခဲ့သည်။ သူသည် SiC crystal ကြီးထွားမှုအတွက် hot-zone ဒီဇိုင်းနှင့် ကျရှုံးမှုခွဲခြမ်းစိတ်ဖြာခြင်းပရောဂျက်များတွင် ပါဝင်ခဲ့ပြီး hot-zone ပစ္စည်းများနှင့်ပတ်သက်သည့် တီထွင်မှုမူပိုင်ခွင့်ခုနစ်ခုကို ရရှိထားသည်။
