VETEK Semiconductor | CVD SiC/TaC အပေါ်ယံပိုင်း၊ Solid SiC နှင့် အရေးပါသော Semiconductor ပစ္စည်းများ ထုတ်လုပ်သူ

I. VETEK Semiconductor — Advanced Semiconductor Materials နှင့် National Specialized and Sophisticated "Little Giant" Enterprise တို့တွင် Core Technology Leader

VETEK Semiconductor သည် photovoltaic နှင့် semiconductor လုပ်ငန်းများအတွက် အပူချိန်မြင့်သော အပူစက်ကွင်းဖြေရှင်းချက်များကို အထူးပြုထားသော အဆင့်မြင့်နည်းပညာလုပ်ငန်းတစ်ခုဖြစ်သည်။ တွင် တည်ထောင်ခဲ့သည်။2016ကုမ္ပဏီသည် အပူချိန်မြင့်သော အပူစက်ကွင်းပစ္စည်းများ၏ သုတေသန၊ ဖွံ့ဖြိုးတိုးတက်မှုနှင့် စက်မှုလုပ်ငန်းကို အာရုံစိုက်လုပ်ဆောင်သည်။ ကျွန်ုပ်တို့သည် ပင်မအပေါ်ယံပိုင်းနည်းပညာများကို လွတ်လပ်စွာ ကျွမ်းကျင်ပိုင်နိုင်စွာ ကျွမ်းကျင်လာခဲ့သည်။CVD ဆီလီကွန်ကာဗိုက် (CVD SiC)နှင့်CVD Tantalum Carbide (CVD TaC)နှင့် လွှမ်းခြုံထားသော ပေါင်းစပ်ကုန်ထုတ်လုပ်မှုစနစ်တစ်ခုကို ထူထောင်ခဲ့သည်။ဂရပ်ဖိုက် သန့်စင်ခြင်း → တိကျစွာ ပြုပြင်ခြင်း → အပေါ်ယံ အစစ်ခံခြင်း။

ကုမ္ပဏီတစ်ခုအဖြစ် အသိအမှတ်ပြုခံရသည်။အမျိုးသား အထူးပြုပြီး ခေတ်မီဆန်းပြားသော "ဧရာမ" လုပ်ငန်းတရုတ်နိုင်ငံရှိ semiconductor epitaxy thermal field solutions ၏ ထိပ်တန်းပေးသွင်းသူများထဲမှ အဆင့်သတ်မှတ်ခြင်း ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် အဓိကအပူစက်ကွင်းအစိတ်အပိုင်းများကို အိမ်တွင်းအစားထိုးမှုကို အောင်မြင်စွာလုပ်ဆောင်နိုင်ခဲ့သည်။LED epitaxyတတိယမျိုးဆက် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ နှင့် ဆီလီကွန် epitaxy၊နှင့် ထိပ်တန်း ဆီမီးကွန်ဒတ်တာ ထုတ်လုပ်သူ အများအပြား၏ အဓိက ထောက်ပံ့ရေး ကွင်းဆက်များထဲသို့ ဝင်ရောက်လာခဲ့သည်။

II VETEK Semiconductor အကြောင်း

အဓိက မက်ဆေ့ချ်-2016 ခုနှစ်တွင် တည်ထောင်ခဲ့သော VETEK Semiconductor သည် အမျိုးသား အထူးပြုနှင့် ခေတ်မီဆန်းပြားသော "Little Giant" Enterprise ဖြစ်သည်။ ကုမ္ပဏီသည် သီးသန့်လုပ်ငန်းခွဲခြောက်ခုကို လုပ်ဆောင်ပြီး တစ်ပိုင်းလျှပ်ကူးတာ အပူချိန်မြင့်သော အပူစက်ကွင်းစက်မှုလုပ်ငန်းတစ်ခုလုံးအတွက် ပြီးပြည့်စုံသော ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

1. Core Team

ကုမ္ပဏီထက် ပိုပါတယ်။R&D ကျွမ်းကျင်ပညာရှင် ၂၀. ကျွန်ုပ်တို့၏ အဓိကနည်းပညာအဖွဲ့သည် အပါအဝင် နာမည်ကြီး တက္ကသိုလ်များမှ လာပါသည်။Zhejiang တက္ကသိုလ်၊ Wuhan တက္ကသိုလ်၊ Central South University နှင့် China University of Geosciences တို့ ဖြစ်သည်။အဖွဲ့တွင် ကျယ်ပြန့်သော ကျွမ်းကျင်မှု ရှိသည်-

· CVD စက်ကိရိယာများဖွံ့ဖြိုးတိုးတက်ရေး

· Semiconductor ပစ္စည်းသုတေသန

· တိကျသောစက်ကိရိယာ

· အရည်အသွေးမြင့် ပစ္စည်းပြင်ဆင်ခြင်း။

· အရည်အသွေးစီမံခန့်ခွဲမှု

2. အဖွဲ့အစည်းဖွဲ့စည်းပုံနှင့် လုပ်ငန်းဌာနခွဲများ

ကုမ္ပဏီတို့ ပါဝင်သည်။စီးပွားရေးလုပ်ငန်းကြီး ခြောက်ခု:

· CVD SiC အပေါ်ယံပိုင်းဌာနခွဲ

· CVD TaC အပေါ်ယံပိုင်းဌာနခွဲ

· Graphite ဌာနခွဲ

· Quartz နှင့် Ceramic အစိတ်အပိုင်းများဌာနခွဲ

· ကာဗွန်ဖိုက်ဘာ အပိုင်း

· Semiconductor Wafer ဌာနခွဲ

III အဓိကထုတ်ကုန်အမျိုးအစားခြောက်ခု — Semiconductor High-Temperature Thermal Field Applications များ၏ အလုံးစုံလွှမ်းခြုံမှု

အဓိက မက်ဆေ့ချ်-အရေးပါသော တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ထုတ်လုပ်ရေး လုပ်ငန်းစဉ်များကို ဗဟိုပြု၍ VETEK Semiconductor သည် အရွယ်ရောက်ပြီးသော ထုတ်ကုန်အမျိုးအစားခြောက်မျိုး အပါအဝင်၊CVD SiC အပေါ်ယံပိုင်း၊ CVD TaC အပေါ်ယံများ၊ Solid Silicon Carbide (Solid SiC)၊ သန့်စင်မြင့် ဂရပ်ဖိုက်နှင့် ကာဗွန်အခြေခံပစ္စည်းများ၊ quartz နှင့် အဆင့်မြင့် ကြွေထည်များ၊ နှင့် semiconductor wafersအစရှိတဲ့ အဓိက applications တွေကို လွှမ်းခြုံထားပါတယ်။epitaxy, etching, နှင့် crystal ကြီးထွားမှု။

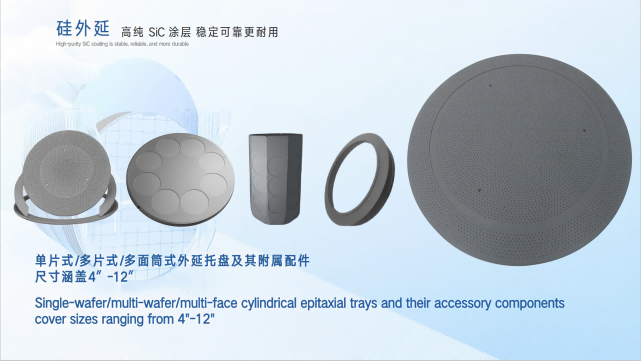

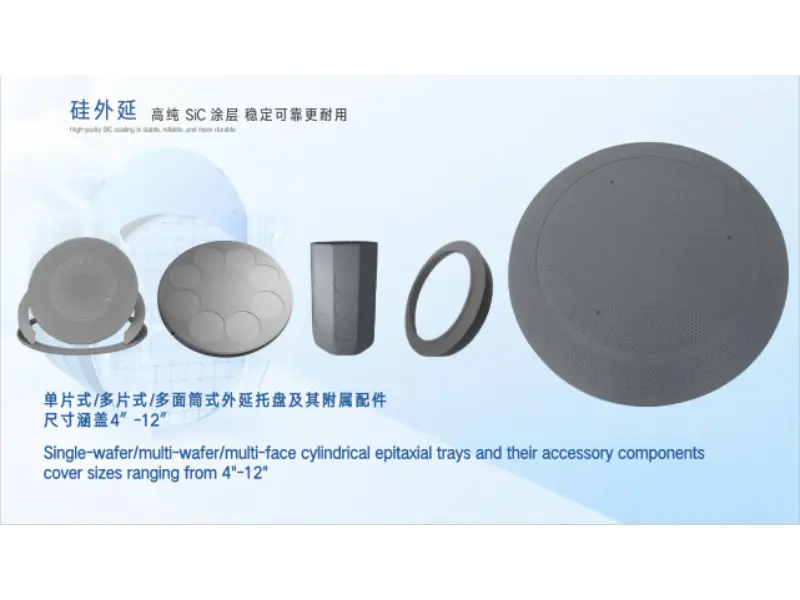

1. CVD Silicon Carbide (SiC) Coating Series

တည်ငြိမ်မှုကို အသုံးချပါ။Chemical Vapor Deposition (CVD)လုပ်ငန်းစဉ်တွင်၊ ကုမ္ပဏီသည် မြင့်မားသော coating သန့်စင်မှုနှင့် အလွန်ကောင်းမွန်သော batch-to-batch ညီညွတ်မှုကို ရရှိသည်။ ဤထုတ်ကုန်များသည် အပူချိန်မြင့်မားသောအခြေအနေများအောက်တွင် ရေရှည်လည်ပတ်ရန်အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။

 အဓိကထုတ်ကုန်များ

· SiC Coated Susceptor

· Wafer Carrier

· Planetary Disc

· နေ့တစ်ဝက်

· ရေချိုးခေါင်း

·စည်

· RTP Susceptor

· Wafer Lift Pin

· အမျိုးမျိုးသော လုပ်ငန်းစဉ် အစိတ်အပိုင်းများ

သဟဇာတပစ္စည်း

· LPE

· Aixtron

· Veeco

· ASM

· အခြားသော ပင်မ epitaxy ပစ္စည်းပလပ်ဖောင်းများ

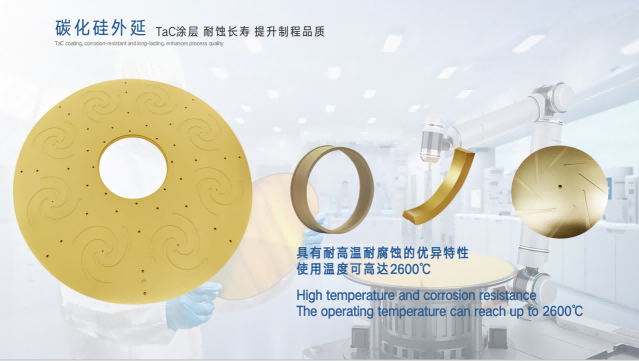

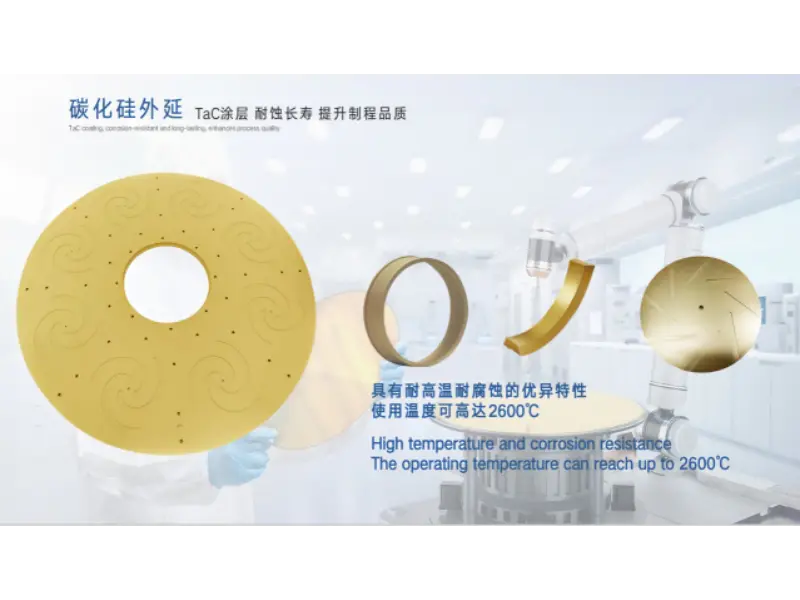

2. CVD Tantalum Carbide (TaC) Coating Series

တောင်းဆိုမှု ပိုများလာမှုကို ဖြည့်ဆည်းပေးရန်မြင့်မားသောအပူချိန်နှင့်သံချေးတက်ခြင်း။တတိယမျိုးဆက် ဆီမီးကွန်ဒတ်တာများ လျင်မြန်စွာ ဖွံ့ဖြိုးတိုးတက်လာမှုကြောင့် ကျွန်ုပ်တို့၏လိုအပ်ချက်များTaC အပေါ်ယံပိုင်းလွန်ကဲသော ပတ်ဝန်းကျင်များတွင် စဉ်ဆက်မပြတ် လည်ပတ်နိုင်စွမ်းရှိသည်။2300°C.

အဓိကထုတ်ကုန်များ

· TaC Coated Susceptor

· TaC coated အပူပေးစက်

· TaC Crucible

· TaC Coated Graphite အစိတ်အပိုင်းများ

· SiC PVT အပူပိုင်းနယ်ပယ် အစိတ်အပိုင်းများ

အသုံးချမှု

· SiC တစ်ခုတည်း Crystal ကြီးထွားမှု

· Ultra-High-Temperature Thermal Field Systems

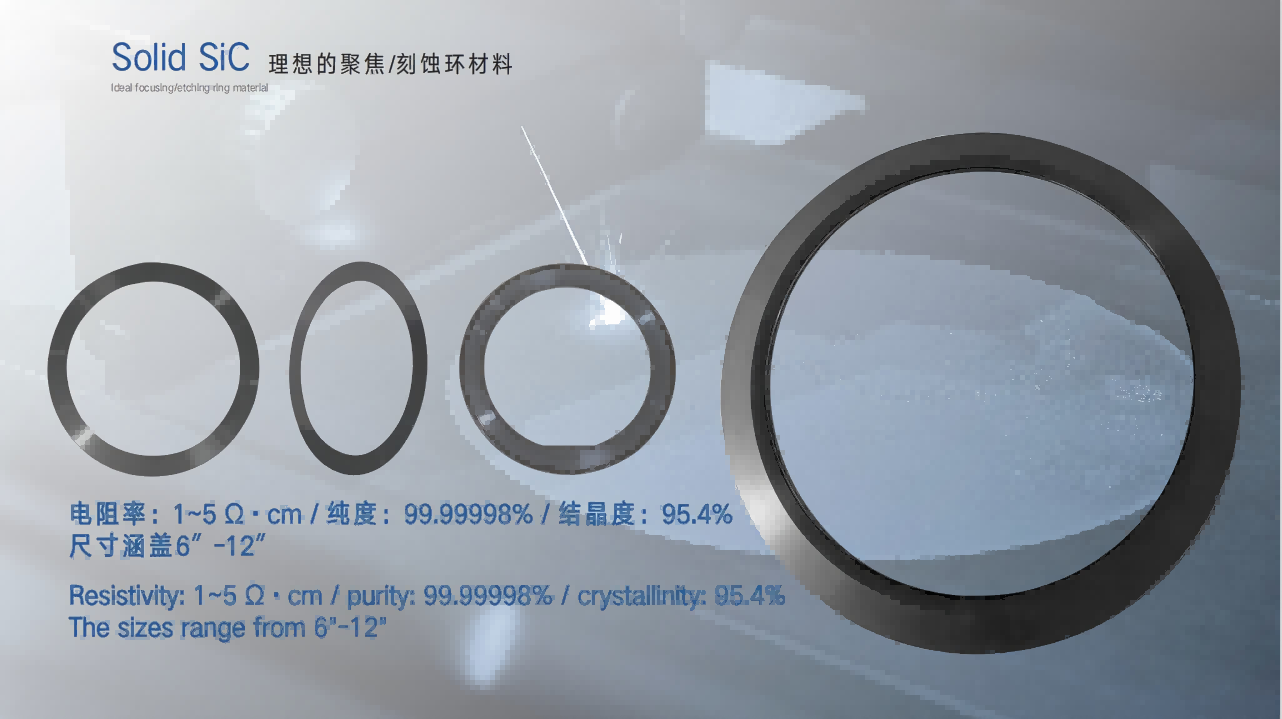

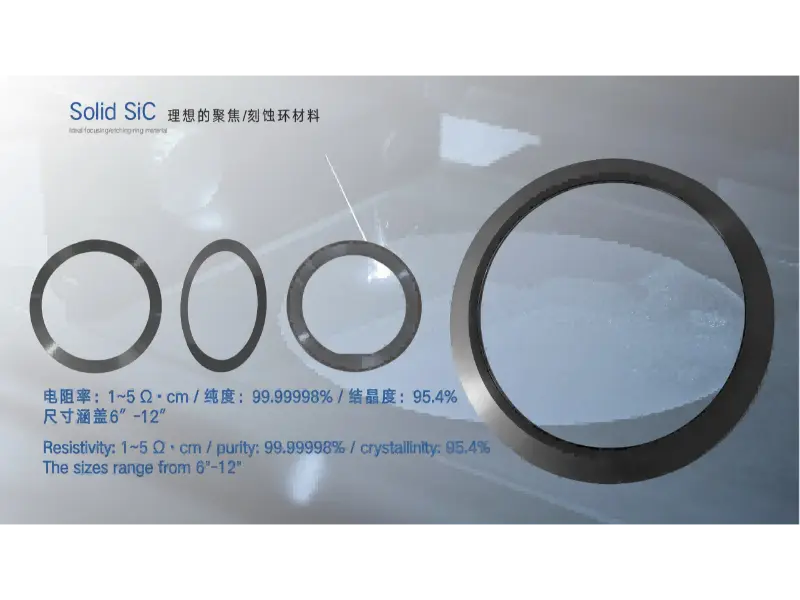

3. Solid Silicon Carbide (Solid SiC) Series

Solid Silicon Carbide သည် မြင့်မားသော သန့်စင်မှု၊ အလွန်ကောင်းမွန်သော သံချေးတက်မှု၊ သာလွန်ကောင်းမွန်သော ပလာစမာခံနိုင်ရည်နှင့် ထူးထူးခြားခြား အပူတည်ငြိမ်မှုတို့ကို ပေါင်းစပ်ထားသောကြောင့် အဆင့်မြင့် etching စနစ်များနှင့် အပူချိန်မြင့်သော မီးဖိုသုံးပစ္စည်းများအတွက် စံပြဖြစ်စေပါသည်။

အဓိကထုတ်ကုန်များ

· အာရုံစူးစိုက်ကွင်း

· အစွန်းကွင်း

· ရေချိုးခေါင်း

· Wafer လှေ

· မီးဖိုချောင်ပိုက်

·လမ်းညွှန်ဆလင်ဒါ

· Etching အစိတ်အပိုင်းများ

4. High-Purity Graphite နှင့် Carbon-Based Materials Series

ကျွန်ုပ်တို့သည် ထုတ်ကုန်များအပါအဝင် ပြီးပြည့်စုံသော အပူစက်ကွင်းစနစ်ဖြေရှင်းချက်ကို ပံ့ပိုးပေးသည်-

· Graphite Susceptor

· အပူပေးစက်

· Crucible

· အပူကာကွယ်ရေး

· Graphite လက်စွပ်

· Graphite Electrode

· ကာဗွန်ဖိုက်ဘာ Soft Felt

· Carbon Fiber Hard Felt

· ကာဗွန်ပေါင်းစပ်

ထုတ်ကုန်အားလုံးကို မတူညီသော ပစ္စည်းပလက်ဖောင်းများအလိုက် စိတ်ကြိုက်ထုတ်လုပ်နိုင်ပါသည်။

5. Quartz နှင့် Advanced Ceramics စီးရီးများ

CVD ပစ္စည်းနည်းပညာများတွင် ကျွန်ုပ်တို့၏ကျွမ်းကျင်မှုအပေါ်အခြေခံ၍ ကျွန်ုပ်တို့၏ထုတ်ကုန်အစုစုကို တိုးချဲ့လုပ်ဆောင်ခဲ့သည်-

High-Purity Quartz ထုတ်ကုန်များ

· Quartz လှေများ

· Quartz သယ်ဆောင်သူများ

· လုပ်ငန်းစဉ်ပြွန်များ

· မီးဖိုချောင်ပိုက်များ

· ခေါင်းလောင်းအိုးများ

· Quartz Rings

· Quartz Flanges

· ဓာတ်ငွေ့ထိုးပြွန်များ

· Quartz Crucibles

· အခြားစိတ်ကြိုက် quartz အစိတ်အပိုင်းများ

အဆင့်မြင့် ကြွေထည် အစိတ်အပိုင်းများ

· သန့်ရှင်းသော အလူမီနာ (Al₂O₃)

· ဆီလီကွန်ကာဗိုက် (SiC)

· ဆီလီကွန်နိုက်ထရိုက် (Si₃N₄)

· ဘိုရွန်နိုက်ထရိတ် (BN)

ဤထုတ်ကုန်များကို တွင်ကျယ်စွာအသုံးပြုကြသည်-

· ပျံ့နှံ့ခြင်း။

· ဓာတ်တိုးခြင်း။

· LPCVD

· PECVD

· Etching Chambers များ

· ဒြပ်ပေါင်း Semiconductor စက်ပစ္စည်း

6. Semiconductor Wafer စီးရီးများ

ကျွန်ုပ်တို့သည် ကျယ်ပြန့်သော semiconductor wafers နှင့် substrate ပစ္စည်းများအပါအဝင်၊

· ဆီလီကွန်ကာဗိုက် (SiC)

· ဆီလီကွန်

· Gallium Oxide (β-Ga₂O₃)

· နီလာ

· SOI (Silicon-on-Insulator)

· Gallium Nitride (GaN)

· Gallium Arsenide (GaAs)

စိတ်ကြိုက် wafer အရွယ်အစားများမှ ရရှိနိုင်ပါသည်။၂လက်မမှ ၈လက်မ။

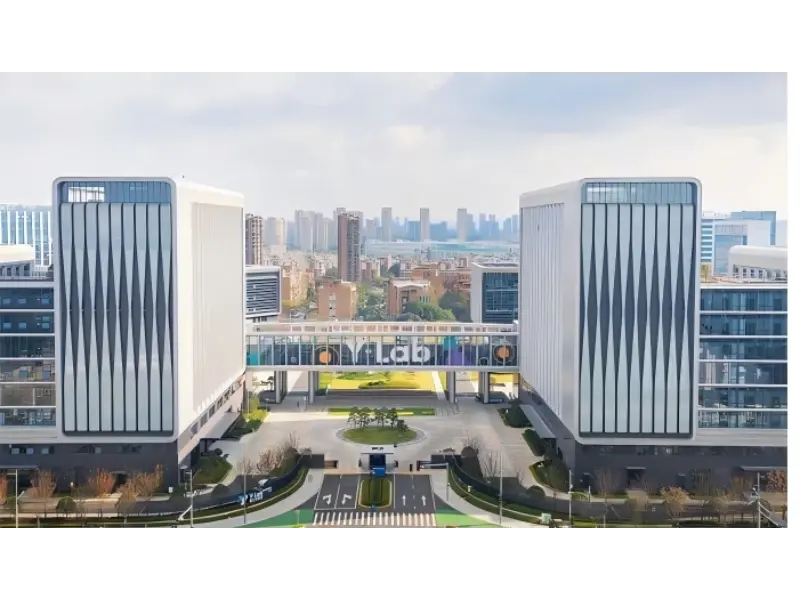

IV R&D ခိုင်မာမှုနှင့် နည်းပညာဆိုင်ရာ အောင်မြင်မှုများ

အဓိက မက်ဆေ့ချ်-ဒဿနဖြင့် လမ်းညွှန်ထားသည်။"R&D ဖြင့် မောင်းနှင်သော စက်မှုထွန်းကားရေး"ကုမ္ပဏီသည် ၎င်း၏ ပါဝင်သော နှစ်ထပ် ဆန်းသစ်တီထွင်မှု ပလပ်ဖောင်းများကို တည်ထောင်ထားသည်။ကော်ပိုရိတ် R&D ဗဟိုr နှင့်Yongjiang ဓာတ်ခွဲခန်း အပူပိုင်းနယ်ပယ် ပစ္စည်းများ တီထွင်ဆန်းသစ်မှုစင်တာCVD စက်ကိရိယာများ၊ coating လုပ်ငန်းစဉ်များနှင့် အဆင့်မြင့် semiconductor ပစ္စည်းများတွင် အဓိကနည်းပညာများကို စဉ်ဆက်မပြတ် တိုးတက်စေပါသည်။

1. Dual R&D ပလပ်ဖောင်းများ

VETEK Semiconductor ကို တည်ထောင်ခဲ့သည်။အဓိက R&D ပလပ်ဖောင်းနှစ်ခု-

· ကော်ပိုရိတ် R&D စင်တာ

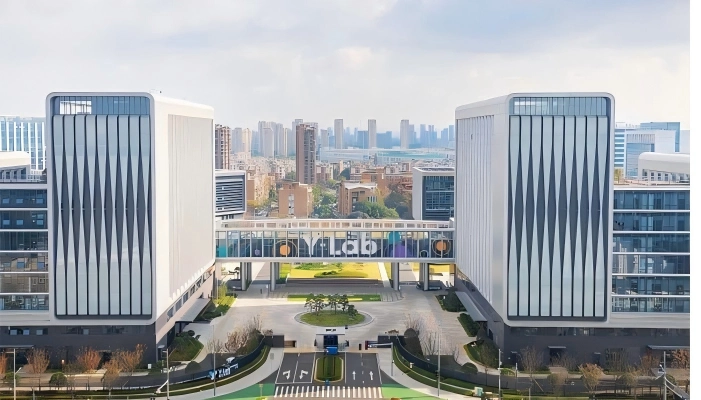

· Yongjiang ဓာတ်ခွဲခန်း အပူပိုင်းနယ်ပယ်သုံးပစ္စည်းများ တီထွင်ဆန်းသစ်မှုစင်တာ

ဤပလပ်ဖောင်းနှစ်ခုသည် ကုမ္ပဏီ၏ရေရှည်ဖွံ့ဖြိုးတိုးတက်မှုအတွက် စဉ်ဆက်မပြတ်နည်းပညာပံ့ပိုးမှုများကို ပံ့ပိုးပေးသည့် အဆင့်မြင့်ပစ္စည်းများ၊ လုပ်ငန်းစဉ် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းနှင့် ထုတ်ကုန်စက်မှုလုပ်ငန်းများကို သုတေသနပြုခြင်းနှင့် ဖွံ့ဖြိုးတိုးတက်ရေးတို့ကို ပူးတွဲလုပ်ဆောင်ပါသည်။

2. Core Technology Portfolio

ကုမ္ပဏီသည် အောက်ဖော်ပြပါ ပင်မနည်းပညာများတွင် အောင်မြင်မှုများကို ဆက်လက်လုပ်ဆောင်နေပါသည်။

· CVD စက်ကိရိယာများ၏လွတ်လပ်သောဖွံ့ဖြိုးတိုးတက်မှု

· CVD SiC လုပ်ငန်းစဉ်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

· CVD TaC အစစ်ခံနည်းပညာ

· မြင့်မားသော သန့်စင်သော ပစ္စည်း သန့်စင်မှု နည်းပညာ

· တိကျသော ဂရပ်ဖိုက်စက်နည်းပညာ

· Semiconductor အပူစက်ကွင်းဒီဇိုင်း

· အပူချိန်မြင့်မားသော ပစ္စည်းစွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

· တစ်ပိုင်းလျှပ်ကူးပစ္စည်း အသစ်များ တီထွင်ဖန်တီးခြင်း။

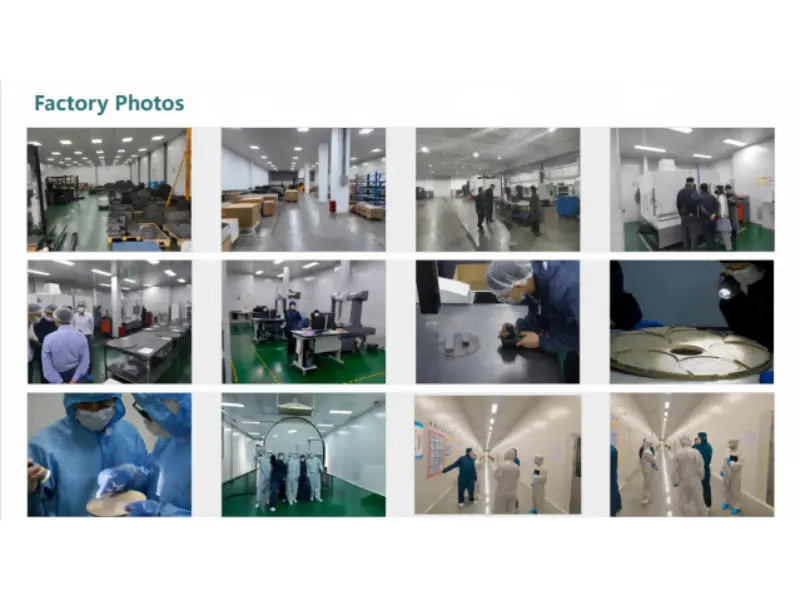

V. ထုတ်လုပ်မှုစွမ်းရည်နှင့် ထုတ်လုပ်မှုစွမ်းရည်

အဓိက မက်ဆေ့ချ်-VETEK Semiconductor သည် ပြီးပြည့်စုံသော ကုန်ထုတ်လုပ်မှုလုပ်ငန်းအသွားအလာကို လွှမ်းခြုံတည်ဆောက်ထားသည်။သန့်စင်ခြင်း → တိကျစွာ ပြုပြင်ခြင်း → အပေါ်ယံ အစစ်ခံခြင်း → စစ်ဆေးခြင်း → ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း ။ ကုမ္ပဏီသည် ခန့်မှန်းခြေအားဖြင့် ဧက 100 ကျယ်ဝန်းသော ကုန်ထုတ်လုပ်ငန်းကို လုပ်ကိုင်လျက်ရှိသည်။, ထက်ပိုပြီး50 ထုတ်လုပ်မှုလိုင်းများ, နှင့်17 CVD SiC coating စနစ်များအများဆုံးအပေါ်ယံပိုင်းအရွယ်အစား 1.5 မီတာနှင့်အတူ။

ထုတ်လုပ်မှုစွမ်းရည်	သတ်မှတ်ချက်များ
ထုတ်လုပ်မှုအခြေခံ	ဧက 100 ခန့်
ထုတ်လုပ်မှုလိုင်းများ	၅၀+
CVD SiC အပေါ်ယံစနစ်များ	၁၇ ယူနစ်
CVD TaC Coating စနစ်များ	၈ ယူနစ်
Solid SiC ထုတ်လုပ်မှုစနစ်များ	၃ ယူနစ်
အများဆုံး Coating Size	1.5 မီတာ
ကြီးမားသော Susceptors အတွက် နှစ်စဉ် စွမ်းဆောင်ရည် (600 mm နှင့် အထက်)	10,000 ကျပ်ကျော်

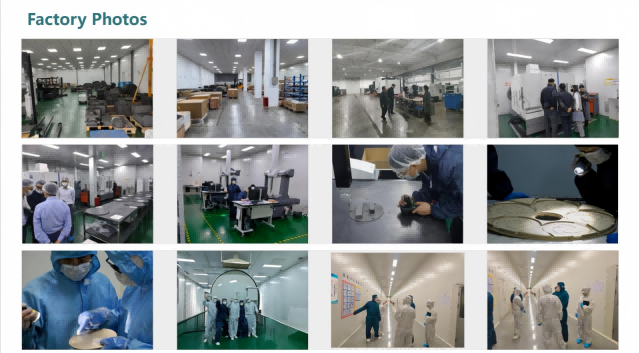

ကုမ္ပဏီတွင် တပ်ဆင်ထားသည်-

· အလွန်တိကျသော CNC စက်ယန္တရားစင်တာများ

· CNC စက်ယန္တရားစင်တာများ

· CNC စက်များ

· CNC ကြိတ်စက်များ

· ကြီးမားသော အလျားလိုက် စက်ယန္တရားစင်တာများ

· တိကျသော စစ်ဆေးရေးကိရိယာများ

· သန့်စင်သော သန့်စင်မှုစနစ်များ

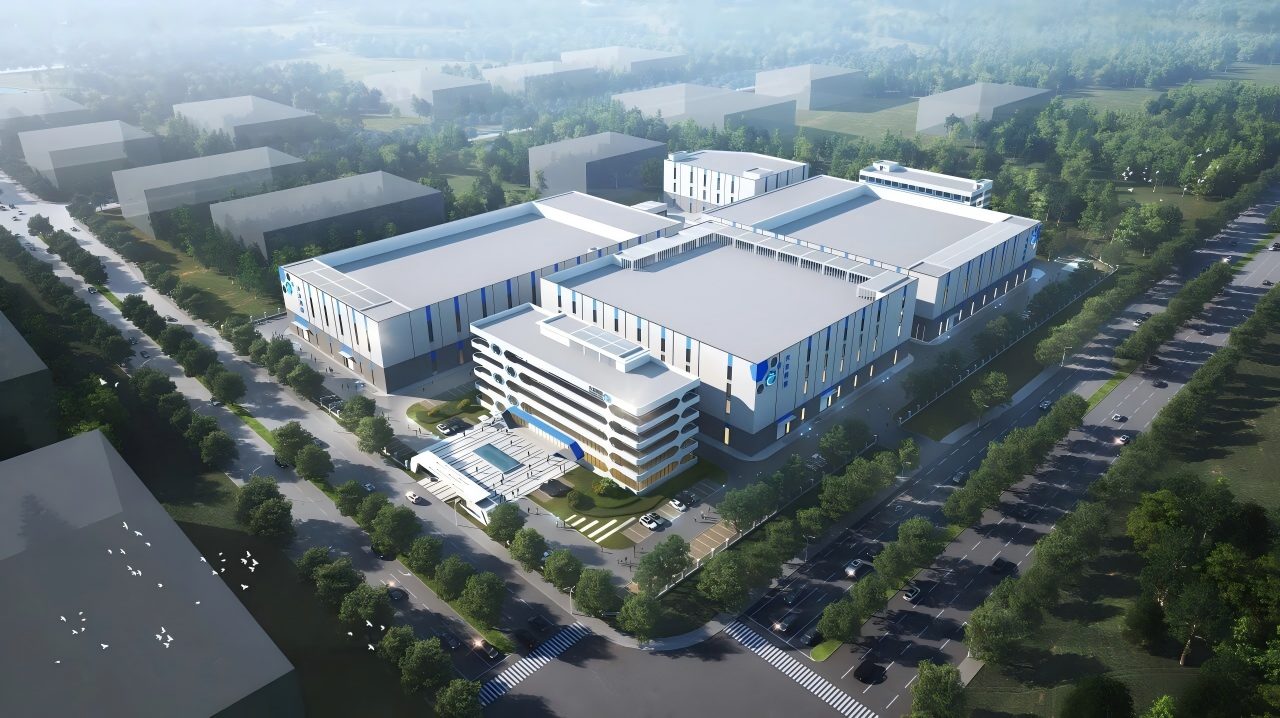

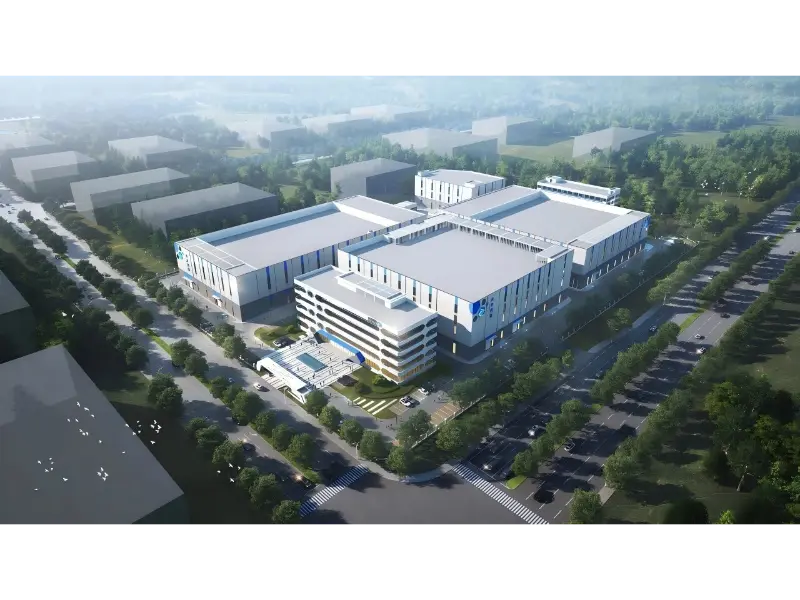

ထုတ်လုပ်မှုအခြေခံအသစ်သည် လက်ရှိတွင် တည်ဆောက်ဆဲဖြစ်ပြီး ကမ္ဘာလုံးဆိုင်ရာ ၀ယ်လိုအားကို ဖြည့်ဆည်းရန်အတွက် ကုမ္ပဏီ၏ ထုတ်လုပ်မှုစွမ်းရည်ကို ပိုမိုတိုးချဲ့မည်ဖြစ်သည်။

VI ။ အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်နှင့် ထုတ်ကုန်အသိအမှတ်ပြုလက်မှတ်

အဓိက မက်ဆေ့ချ်-VETEK Semiconductor သည် ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်တစ်ခုလုံးကို လွှမ်းခြုံနိုင်သော ပြီးပြည့်စုံသော အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်ကို တည်ထောင်ထားသည်။ သန့်စင်သောပစ္စည်းများသည် သန့်စင်မှုအဆင့်ကို ရရှိနိုင်သည်။6N–7Nသုတ်-သုတ်-အထူကို သမအောင် ထားရင်း၊CVD SiC အပေါ်ယံပိုင်းအတွင်းတွင် ထိန်းချုပ်ထားသည်။±10 µm. ကုမ္ပဏီသည် ဖောက်သည်များ၏ အရည်အသွေးလိုအပ်ချက်များကို ပံ့ပိုးပေးရန်အတွက် ပြည့်စုံသော ပစ္စည်းထောက်ခံချက်များနှင့် စစ်ဆေးရေးစာရွက်စာတမ်းများကိုလည်း ပေးပါသည်။

တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ထုတ်လုပ်ရေးတွင် အလွန်တင်းကျပ်သော လိုအပ်ချက်များရှိသည်။ပစ္စည်းသန့်ရှင်းမှု, အတိုင်းအတာ တိကျမှုနှင့် ထုတ်ကုန် ညီညွတ်မှု. VETEK Semiconductor သည် ထုတ်လုပ်မှု အဆင့်တိုင်းကို လွှမ်းခြုံနိုင်သော ပြည့်စုံသော အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်ကို တည်ထောင်ထားသည်။ ထုတ်ကုန်တစ်ခုစီသည် အောက်ဖော်ပြပါ ထုတ်လုပ်မှု လုပ်ငန်းစဉ်ကို ခံယူသည်-

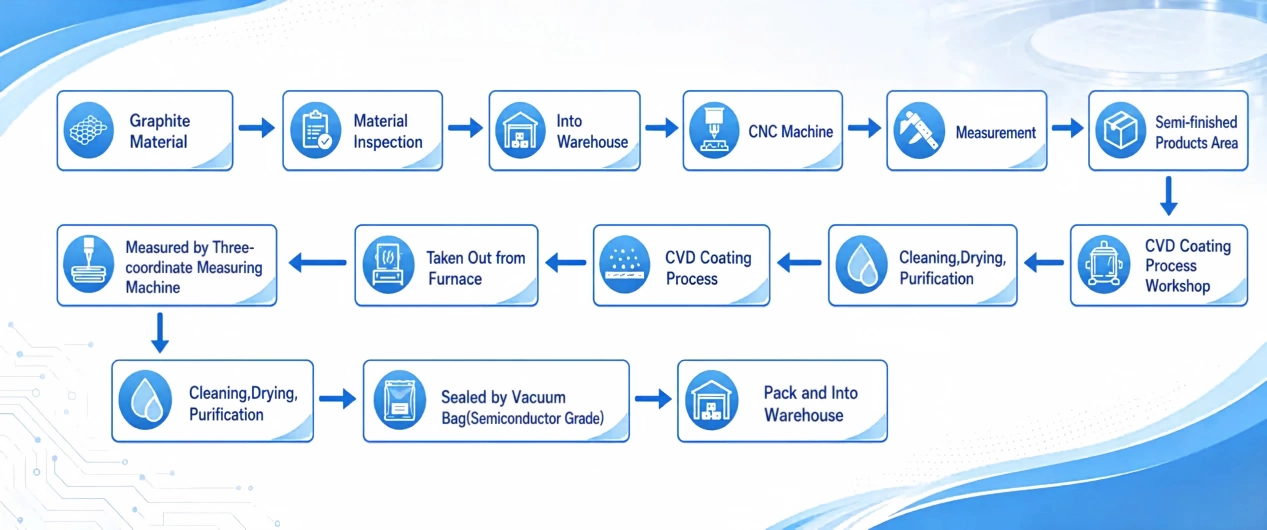

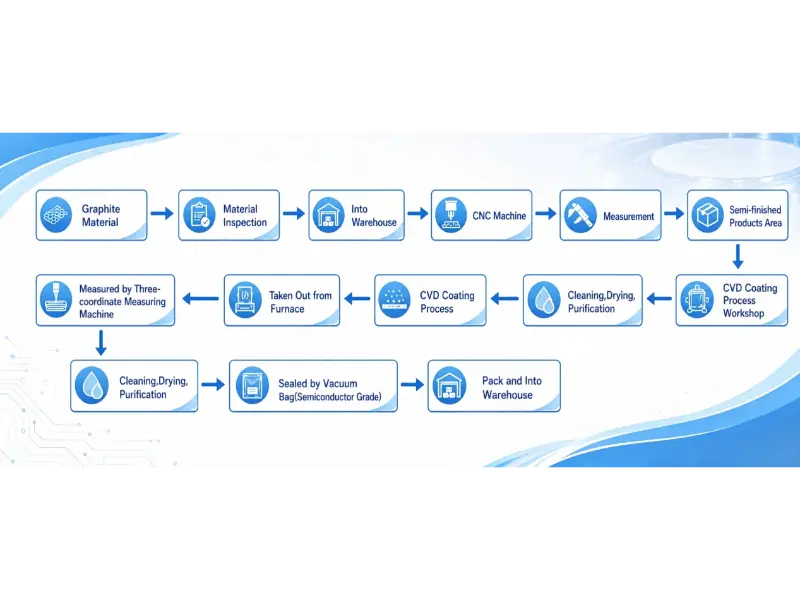

ကုန်ကြမ်းစစ်ဆေးခြင်း → High-Purity Purification → Precision Machining → CVD Coating Deposition → Product Inspection → Final Inspection

1. အဓိက အရည်အသွေး အညွှန်းကိန်းများ

· နက်ရှိုင်းစွာ သန့်စင်ပြီးနောက်၊ မြင့်မားသော သန့်စင်သောပစ္စည်းများ၏ သန့်စင်မှုကို ထိန်းချုပ်နိုင်သည်။6N–7N အဆင့်.

· Batch-to-batch coating thickness ကို သမအောင်ပြုလုပ်ပေးသည်။CVD SiC အပေါ်ယံပိုင်းအတွင်းတွင် ထိန်းချုပ်ထားသည်။±10 µm.

· အတွက်TaC-coated ထုတ်ကုန်များတင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုကို အပေါ်ယံတွယ်ကပ်မှု၊ မျက်နှာပြင် ခိုင်မာမှုနှင့် အက်ကွဲ/အပေါက်စစ်ဆေးခြင်းအတွက် လုပ်ဆောင်သည်။

2. နည်းပညာဆိုင်ရာစာရွက်စာတမ်းပံ့ပိုးမှု

ကုမ္ပဏီသည် အောက်ပါတို့အပါအဝင် နည်းပညာဆိုင်ရာစာရွက်စာတမ်းအပြည့်အစုံကို ပံ့ပိုးပေးပါသည်။

· ပစ္စည်းလက်မှတ်

· ညီညွတ်မှုလက်မှတ် (COC)

· စစ်ဆေးရေးအစီရင်ခံစာ

· Dimensional စစ်ဆေးရေးအစီရင်ခံစာ

· Coating Thickness စစ်ဆေးရေးအစီရင်ခံစာ

· ပစ္စည်းဒေတာစာရွက်

· SDS/MSDS (အသုံးပြုရန်)

· ကုန်ပစ္စည်းစာရင်း

· လုပ်ငန်းသုံးငွေတောင်းခံလွှာ

· မူရင်းလက်မှတ် (ပို့ကုန်လိုအပ်ချက်အရ)

တင်ပြလာတဲ့ ကမ္ဘာလုံးဆိုင်ရာ ထောက်ပံ့ရေးနှင့် ဝန်ဆောင်မှုစွမ်းရည်

အဓိက မက်ဆေ့ချ်-VETEK Semiconductor ထောက်ပံ့သည်။OEM/ODMဝန်ဆောင်မှုများ၊ စိတ်ကြိုက်ထုတ်လုပ်ခြင်း၊ နမူနာမှာယူမှုများ၊ နှင့် ပမာဏအသေးစားထုတ်လုပ်မှု။ ပုံမှန်အားဖြင့် ထုတ်ကုန်များသည် ခဲချိန်ရှိသည်။2-4 ပတ်တစ်ကမ္ဘာလုံးဆိုင်ရာ ထောက်ပံ့ပို့ဆောင်ရေးများကို ပံ့ပိုးပေးနေစဉ်DHL၊ FedEx၊ UPSနှင့် ပင်လယ်ရေကြောင်း ကုန်စည်ပို့ဆောင်ရေး။

1. OEM/ODM နှင့် စိတ်ကြိုက်ထုတ်လုပ်ခြင်း။

ကုမ္ပဏီသည် ရေရှည်ဝန်ဆောင်မှုများ ပေးဆောင်သည်-

· ဖောက်သည်ပုံများကို အခြေခံ၍ ထုတ်လုပ်ခြင်း။

· ထောက်ပံ့ပေးထားသော နမူနာများကို အခြေခံ၍ ထုတ်လုပ်ခြင်း။

· နောက်ပြန်အင်ဂျင်နီယာ

·စိတ်ကြိုက်အတိုင်းအတာဒီဇိုင်း

· Graphite ပစ္စည်းအစားထိုးအကြံပြုချက်များ

· Coating ဖြေရှင်းချက် optimization

· အပူစက်ကွင်းဖွဲ့စည်းပုံ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

· ပြီးပြည့်စုံသော အပူစက်ကွင်းအစိတ်အပိုင်း ဖွံ့ဖြိုးတိုးတက်မှု

ကျွန်ုပ်တို့သည် ထုတ်ကုန်များမှ ပံ့ပိုးပေးပါသည်။2 လက်မ၊ 4 လက်မ၊ 6 လက်မနှင့် 8 လက်မပိုကြီးသော စိတ်ကြိုက်အရွယ်အစားများအထိ ပလပ်ဖောင်းများ။

2. Flexible Procurement ရွေးစရာများ

နမူနာအမှာစာများနှင့် ထုထည်အသေးစားထုတ်လုပ်မှုကို ဖောက်သည်များအား လုပ်ဆောင်နိုင်စေသည်-

· ပစ္စည်းအတည်ပြုခြင်း။

· လုပ်ငန်းစဉ် အရည်အချင်း

· ထုတ်ကုန်အသစ် တီထွင်ဖန်တီးခြင်း။

ပမာဏထုတ်လုပ်မှုအတွက်၊ ဖောက်သည်များ၏ နှစ်စဉ်ဝယ်ယူမှုခန့်မှန်းချက်များကို အခြေခံ၍ တည်ငြိမ်သောထောက်ပံ့ရေးအစီအစဉ်များကို ချမှတ်နိုင်သည်။

3. ပုံမှန်အချိန်များ

ထုတ်ကုန်အမျိုးအစား	စံခဲချိန်
စံချိန်မီထုတ်ကုန်များ	2-4 ပတ်
Standard Customized Products များ	4-6 ပတ်
ရှုပ်ထွေးသော စိတ်ကြိုက်ထုတ်ကုန်များ	6-10 ပတ်

ရေရှည်လုပ်ဖော်ကိုင်ဖက်များသည် ပေးပို့မှုတည်ငြိမ်မှုကို ပိုမိုတိုးတက်ကောင်းမွန်လာစေရန် လုံခြုံရေးစတော့ခ်အစီအစဉ်များကို တည်ထောင်နိုင်ပါသည်။

4. Global Logistics Solutions

ကျွန်ုပ်တို့သည် အပါအဝင် နိုင်ငံတကာ ပို့ဆောင်ရေးနည်းလမ်းများစွာကို ကျွန်ုပ်တို့ ပံ့ပိုးကူညီသည်-

· DHL

· FedEx

· ယူပီအက်စ်

· TNT(နမူနာနှင့် ပမာဏအသေးစား တင်ပို့မှုများအတွက်)

· လေကြောင်းကုန်စည်ပို့ဆောင်ရေး (အရေးတကြီး ပမာဏကြီးမားသော ပို့ဆောင်မှုအတွက်)

· Ocean Freight (ကြီးမားသောအစိတ်အပိုင်းများနှင့်ရေရှည်အမြောက်အများမှာယူမှုအတွက်)

ပံ့ပိုးပေးထားသော ကုန်သွယ်မှု စည်းကမ်းချက်များ ပါဝင်သည်-

· EXW

· FOB

· FCA

· CIF

· DDP (ရွေးချယ်ထားသောနိုင်ငံများအတွက် ရနိုင်သည်)

ထုတ်ကုန်များကို အလွှာပေါင်းစုံ ထုပ်ပိုးမှုဖြင့် ကာကွယ်ထားသည်၊

· သန့်စင်ခန်း သန့်ရှင်းရေး

· PE အကာအကွယ်ရုပ်ရှင်

· ဖုန်စုပ်ပိတ်ခြင်း။

· Anti-static ထုပ်ပိုးမှု

· ပုလဲချည် (EPE) ကူရှင်

· စိတ်ကြိုက် သစ်သားသေတ္တာများ

5. သယ်ယူပို့ဆောင်ရေးပြဿနာ ကိုင်တွယ်ခြင်း။

သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပြဿနာတစ်စုံတစ်ရာ ဖြစ်ပွားပါက၊

· ပျက်စီးနေသောထုပ်ပိုးမှု

· သင်္ဘောပျက်စီးခြင်း။

· အရေအတွက် ကွာဟချက်

· မှားယွင်းသော ထုတ်ကုန်မော်ဒယ်များ

သုံးစွဲသူများသည် ကျွန်ုပ်တို့၏ အရောင်းအဖွဲ့သို့ ချက်ချင်းဆက်သွယ်နိုင်ပါသည်။ ကျွန်ုပ်တို့သည် အောက်ပါတို့အပါအဝင် ချက်ခြင်းအကူအညီကို ပံ့ပိုးပေးပါမည်။

· အစားထိုးတင်ပို့မှုများ

·ထုတ်ကုန်အစားထိုး

·နည်းပညာပိုင်းဆိုင်ရာခွဲခြမ်းစိတ်ဖြာ

· ထောက်ပံ့ပို့ဆောင်ရေး တောင်းဆိုမှု အကူအညီ

ဖောက်သည်စိတ်ကျေနပ်မှုသေချာစေရန်။

6. အကြိုရောင်းချမှုနှင့် အရောင်းအပြီးဝန်ဆောင်မှုများ

အရောင်းအကြိုပံ့ပိုးမှု

· ကုန်ပစ္စည်းရွေးချယ်ရေး ညှိနှိုင်းဆွေးနွေးခြင်း။

· ထုတ်လုပ်နိုင်စွမ်းအတွက် ဒီဇိုင်း (DFM) ခွဲခြမ်းစိတ်ဖြာခြင်း။

· ပစ္စည်းအစားထိုး အကြံပြုချက်များ

· အပူစက်ကွင်း ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း အကြံပြုချက်များ

· နမူနာပံ့ပိုးမှု

· လျင်မြန်သော ကိုးကားချက်

အရောင်းပြီးနောက်ပံ့ပိုးမှု

·တပ်ဆင်ခြင်းလမ်းညွှန်

·ထုတ်ကုန်အသုံးပြုမှုအကြံပြုချက်များ

·ထိန်းသိမ်းမှုလမ်းညွှန်

· လုပ်ငန်းစဉ် အကောင်းဆုံးဖြစ်အောင် ပံ့ပိုးမှု

·ထုတ်ကုန်တစ်သက်တာခွဲခြမ်းစိတ်ဖြာ

· ရှုံးနိမ့်မှု ခွဲခြမ်းစိတ်ဖြာခြင်း။

· အရည်အသွေးဆိုင်ရာ ပြဿနာများကို လျင်မြန်စွာ တုံ့ပြန်ခြင်း။

VIII အဓိက လျှောက်လွှာလုပ်ငန်း

သော့ချက်သတင်း- VETEK Semiconductor ၏ထုတ်ကုန်များအပါအဝင် အဓိကစက်မှုလုပ်ငန်းငါးခုတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်မှု၊ တတိယမျိုးဆက် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ LED၊ စွမ်းအင်အသစ်၊ သိပ္ပံနည်းကျ သုတေသနနှင့် အဆင့်မြင့်ကုန်ထုတ်လုပ်မှု။

Semiconductor ထုတ်လုပ်မှု

· Integrated Circuits (IC)

· Power Semiconductors များ

· MEMS

· ဒြပ်ပေါင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်း

တတိယမျိုးဆက် Semiconductors

· SiC ပါဝါကိရိယာများ

· GaN ပါဝါကိရိယာများ

· RF စက်များ

· Micro LED

LED စက်မှု

· အပြာရောင် LED များ

· နက်ရှိုင်းသော ခရမ်းလွန်ရောင်ခြည် LEDs (UV LEDs)

· Mini LED များ

· Micro LED များ

စွမ်းအင်လုပ်ငန်းသစ်

· စွမ်းအင်သုံးယာဉ်အသစ်များ (NEVs)

· Photovoltaic စက်ပစ္စည်း

· စွမ်းအင်သိုလှောင်မှုစနစ်များ

သိပ္ပံနည်းကျ သုတေသနနှင့် အဆင့်မြင့်ကုန်ထုတ်လုပ်မှု

· တက္ကသိုလ်ဓာတ်ခွဲခန်း

· အမျိုးသားသုတေသနဌာနများ

· အဆင့်မြင့်ပစ္စည်းများ R&D ပလပ်ဖောင်းများ

IX အမေးများသောမေးခွန်းများ (FAQ)

Q1- VETEK Semiconductor သည် မည်သည့်ထုတ်ကုန်များကို အဓိကပေးသနည်း။

A-VETEK Semiconductor အပါအဝင် အဓိကထုတ်ကုန်အမျိုးအစားခြောက်ခုကို ပေးဆောင်သည်။CVD SiC အပေါ်ယံပိုင်း၊ CVD TaC အပေါ်ယံများ၊ Solid Silicon Carbide (Solid SiC)၊ သန့်စင်မြင့် ဂရပ်ဖိုက်နှင့် ကာဗွန်အခြေခံပစ္စည်းများ၊ quartz နှင့် အဆင့်မြင့် ကြွေထည်များ၊ နှင့် semiconductor wafersအစရှိတဲ့ အရေးကြီးတဲ့ semiconductor လုပ်ငန်းစဉ်တွေကို လွှမ်းခြုံထားပါတယ်။epitaxy, etching, နှင့် crystal ကြီးထွားမှု။

Q2- VETEK Semiconductor ၏ CVD SiC အပေါ်ယံပိုင်းသည် အဘယ်သန့်စင်မှုအဆင့်ကို ရရှိနိုင်သနည်း။

A-ကျွန်ုပ်တို့၏ နက်ရှိုင်းသော သန့်စင်မှုလုပ်ငန်းစဉ်မှတဆင့်၊ မြင့်မားသော သန့်စင်သောပစ္စည်းများ၏ သန့်စင်မှုကို ထိန်းချုပ်နိုင်သည်။6N–7Nအဆင့် ထို့အပြင် batch-to-batch coating thickness သည် ကျွန်ုပ်တို့၏ ရှေ့နောက်ညီညွတ်မှုရှိသည်။CVD SiC အပေါ်ယံပိုင်းအတွင်းတွင် ထိန်းချုပ်ထားသည်။±10 µmအပူချိန်မြင့်မားသော လည်ပတ်မှုအတွင်း ရေရှည်တည်ငြိမ်သော စွမ်းဆောင်ရည်ကို အာမခံသည်။

Q3- နမူနာအမှာစာများ သို့မဟုတ် ပမာဏအနည်းငယ်ဝယ်ယူမှုများကို သင်ပံ့ပိုးပါသလား။

A-ဟုတ်ကဲ့။ လက်ခံပါတယ်။နမူနာအမိန့်များထုတ်ကုန်အမျိုးအစားပေါ် မူတည်၍ အစိတ်အပိုင်းတစ်ခု သို့မဟုတ် အသေးစား ပေးပို့မှုများကို ပံ့ပိုးပေးနိုင်ပြီး ဖောက်သည်များအား စက်ပစ္စည်းများ တရားဝင်စစ်ဆေးခြင်း၊ လုပ်ငန်းစဉ် အရည်အသွေးနှင့် ထုတ်ကုန်အသစ်များ ဖွံ့ဖြိုးတိုးတက်မှုတို့ကို လုပ်ဆောင်နိုင်စေမည်ဖြစ်သည်။

Q4: မင်းရဲ့စံအချိန်ကဘာလဲ။

A-စံခဲချိန်သည်-

· စံထုတ်ကုန်များ2-4 ပတ်

· စံသတ်မှတ်ထားသော ထုတ်ကုန်များ-4-6 ပတ်

· ရှုပ်ထွေးသော စိတ်ကြိုက်ထုတ်ကုန်များ-6-10 ပတ်

ရေရှည်ဖောက်သည်များအတွက်၊ ပို့ဆောင်မှုတည်ငြိမ်မှုကို ပိုမိုတိုးတက်ကောင်းမွန်လာစေရန်အတွက် လုံခြုံရေးစတော့ခ်အစီအစဉ်များကိုလည်း တည်ထောင်နိုင်ပါသည်။

Q5: စိတ်ကြိုက်ထုတ်လုပ်ခြင်း သို့မဟုတ် OEM/ODM ဝန်ဆောင်မှုများကို သင်ပံ့ပိုးပါသလား။

A-ဟုတ်ကဲ့။ ကျွန်ုပ်တို့သည် ဝယ်ယူသူပုံဆွဲခြင်း၊ ပံ့ပိုးပေးထားသော နမူနာများမှ ထုတ်လုပ်ခြင်း၊ ပြောင်းပြန် အင်ဂျင်နီယာချုပ်၊ စိတ်ကြိုက်အတိုင်းအတာ ဒီဇိုင်း၊ ပစ္စည်းအစားထိုး အကြံပြုချက်များ၊ coating solution optimization၊ thermal field structure optimization နှင့် ပြီးပြည့်စုံသော thermal field component development services တို့ကို အခြေခံ၍ ထုတ်လုပ်ပေးပါသည်။ ကျွန်ုပ်တို့ထံမှ ထုတ်ကုန်များကို ပံ့ပိုးပေးပါသည်။၂ လက်မမှ ၈ လက်မ ပလပ်ဖောင်းများအရွယ်အစားအပြင် ပိုကြီးသော စိတ်ကြိုက်အရွယ်အစားများ။

Q6: သင့်ထုတ်ကုန်များတွင် အဓိကအားဖြင့် မည်သည့် semiconductor စက်ပစ္စည်းကို အသုံးပြုသနည်း။

A-ကျွန်ုပ်တို့၏ထုတ်ကုန်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။LPE၊ Aixtron၊ Veeco၊ ASMနှင့် အခြားသော ပင်မရေစီးကြောင်း epitaxy စနစ်များ၊etching ကိရိယာများ၊ ဓာတ်တိုးခြင်း/ပျံ့နှံ့ခြင်း မီးဖိုများ၊ ပုံဆောင်ခဲ ကြီးထွားမှု မီးဖိုများ၊ နှင့် အခြားသော တစ်ပိုင်းလျှပ်ကူးပစ္စည်း စီမံဆောင်ရွက်သည့် ကိရိယာများ။ ၎င်းတို့သည် အရေးကြီးသော ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များအတွက် သင့်လျော်သည်-

· ဆီလီကွန် Epitaxy

· SiC Epitaxy

· GaN Epitaxy

· LED Epitaxy

· Plasma Etching

· ပျံ့နှံ့ခြင်း။

· ဓာတ်တိုးခြင်း။

· လိမ်းဆေး

· လျင်မြန်သော အပူအအေး ထုတ်ယူခြင်း (RTP)

Q7: ထုတ်ကုန်အရည်အသွေးနှင့် သုတ်လိုက်ညီညွတ်မှုကို သင်မည်သို့သေချာစေသနည်း။

A-VETEK Semiconductor သည် ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်တစ်ခုလုံးကို လွှမ်းခြုံထားသော ပြီးပြည့်စုံသော အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်ကို တည်ထောင်ထားပါသည်။

ကုန်ကြမ်းစစ်ဆေးခြင်း → High-Purity Purification → Precision Machining → CVD Coating Deposition → Product Inspection → Final Inspection

ထုတ်ကုန်တိုင်းသည် အောက်ပါတို့အပါအဝင် အများအပြားစစ်ဆေးခံရသည်

· အမြင်အာရုံစစ်ဆေးခြင်း။

· အတိုင်းအတာ စစ်ဆေးခြင်း။

· အပေါ်ယံအထူတိုင်းတာခြင်း။

· Flatness စစ်ဆေးခြင်း။

· အာရုံစူးစိုက်မှုစစ်ဆေးခြင်း။

· Coating တူညီမှုစစ်ဆေးခြင်း။

ထုတ်လုပ်မှု လုပ်ငန်းစဉ်တစ်လျှောက်လုံး အရည်အသွေးပြည့် ခြေရာခံနိုင်မှု မှတ်တမ်းများကို ထိန်းသိမ်းထားသည်။

Q8- VETEK Semiconductor တွင် မည်သည့် လက်မှတ်များနှင့် အရည်အချင်းများ ရှိပါသလဲ။

A-VETEK Semiconductor ကို အမျိုးသား အထူးပြုပြီး ခေတ်မီဆန်းပြားသော "Little Giant" Enterprise အဖြစ် အသိအမှတ်ပြုခံရပါသည်။ ကုမ္ပဏီတည်ထောင်သူ ဒေါက်တာ He Shaolong သည် Zhejiang ပြည်နယ် "Ten Thousand Talents Program" အောက်တွင် ထိပ်တန်းအရည်အချင်းရှိသူအဖြစ် ရွေးချယ်ခံခဲ့ရသည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် Leon Microelectronics၊ Jiangfeng Electronics၊ HC Semitek နှင့် Zhaochi Co., Ltd တို့အပါအဝင် အများသူငှာ စာရင်းသွင်းထားသော စက်မှုလုပ်ငန်းခေါင်းဆောင်များစွာ၏ အဓိကထောက်ပံ့ရေးကွင်းဆက်များအတွင်းသို့ ဝင်ရောက်လာပါသည်။

X. Core အားသာချက်များ

· အမျိုးသား အထူးပြုနှင့် ခေတ်မီဆန်းပြားသော "သေးငယ်သော ဧရာမ" လုပ်ငန်း၊တရုတ်နိုင်ငံ၏ တစ်ပိုင်းလျှပ်ကူးပစ္စည်း epitaxy အပူပိုင်းစက်မှုလုပ်ငန်းတွင် ပထမဆင့် ပေးသွင်းသူများထဲမှ အဆင့်သတ်မှတ်ချက်။

· Dual R&D ပလပ်ဖောင်းများ-ကော်ပိုရိတ် R&D စင်တာ + Yongjiang ဓာတ်ခွဲခန်း အပူပိုင်းနယ်ပယ်သုံးပစ္စည်းများ တီထွင်ဆန်းသစ်မှုစင်တာ။

· လုပ်ငန်းခြောက်ခုနှင့် အဓိကထုတ်ကုန်အမျိုးအစားခြောက်ခု၊ဆီမီးကွန်ဒတ်တာ အပူချိန်မြင့်သော အပူစက်ကွင်း အသုံးချပရိုဂရမ်များကို ကျယ်ကျယ်ပြန့်ပြန့် လွှမ်းခြုံပေးသည်။

·အပြည့်အဝပေါင်းစပ်dထုတ်လုပ်မှုကွင်းဆက်-ပြီးပြည့်စုံသော အိမ်တွင်း ထုတ်လုပ်မှုစနစ်သန့်စင်ခြင်း → တိကျစွာ ပြုပြင်ခြင်း → CVD အပေါ်ယံပိုင်း → စစ်ဆေးခြင်း၊လုပ်ငန်းစဉ်ကို အပြည့်အ၀ ထိန်းချုပ်နိုင်စေရန်။

· Semiconductor Industry 30 ကျော်မှ ဖောက်သည်များက ယုံကြည်သည်၊ထိပ်တန်းအများပြည်သူစာရင်းသွင်းထားသော တစ်ပိုင်းလျှပ်ကူးတာကုမ္ပဏီများ၏ ပင်မထောက်ပံ့ရေးကွင်းဆက်များအတွင်းသို့ ထုတ်ကုန်များဝင်ရောက်လာပါသည်။

· OEM/ODM နှင့် စိတ်ကြိုက်ထုတ်လုပ်ခြင်း ပံ့ပိုးပေးသည်၊ဖောက်သည်များ၏ လိုအပ်ချက်များနှင့် အံဝင်ခွင်ကျဖြစ်စေသော လိုက်လျောညီထွေဖြစ်စေသော ဖြေရှင်းချက်များအား ပံ့ပိုးပေးသည်။

· နမူနာအမှာစာများနှင့် Small-Batch ထုတ်လုပ်မှု Aရရှိနိုင်သော၊ဖောက်သည်များအား တရားဝင်ကုန်ကျစရိတ်များကို လျှော့ချရန်နှင့် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှုကို အရှိန်မြှင့်ရန် ကူညီပေးသည်။

· ပြီးပြည့်စုံသော အရည်အသွေးထိန်းချုပ်မှုနှင့် ထုတ်ကုန်ခြေရာခံနိုင်မှု အပြည့်အဝ၊ရေရှည်ထုတ်ကုန်တည်ငြိမ်မှုနှင့် တသမတ်တည်းစွမ်းဆောင်ရည်ကို အာမခံပါသည်။

· Global Logistics Network နှင့် Comprehensive Pre-sales & After-sales ပံ့ပိုးမှု၊ကမ္ဘာတစ်ဝှမ်းရှိ ဖောက်သည်များအတွက် ယုံကြည်စိတ်ချရသော ဝန်ဆောင်မှုကို ပေးဆောင်ခြင်း။

လာစရာ။ နိဂုံး

စဉ်ဆက်မပြတ် နည်းပညာ ဆန်းသစ်တီထွင်မှု၊VETEK Semiconductorပြီးပြည့်စုံသော ဝန်ဆောင်မှုဂေဟစနစ်ကို ထူထောင်ထားသည်။သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေး၊ ကုန်ထုတ်လုပ်မှုနှင့် ကမ္ဘာလုံးဆိုင်ရာ ပေးပို့မှုများအရေးကြီးသော ဆီမီးကွန်ဒတ်တာ ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များကို ဗဟိုပြုပါသည်။

ထံမှတိကျသော semiconductor အစိတ်အပိုင်းများဆီသို့ သန့်စင်မြင့်ပစ္စည်းများ, နှင့်အပူစက်ကွင်းဖြေရှင်းချက်များအား ပြီးမြောက်စေရန် အဆင့်မြင့် coating နည်းပညာများကုမ္ပဏီက ပေးအပ်ရန် ကတိပြုထားသည်။မြင့်မားသောစွမ်းဆောင်ရည်၊ ယုံကြည်စိတ်ချရသောle နှင့် ရေရှည်တည်တံ့သောတစ်ကမ္ဘာလုံးအတွက် အဓိကပစ္စည်းများနှင့် အဓိကအစိတ်အပိုင်းများပေါင်းစပ်ပတ်လမ်း၊ တတိယမျိုးဆက် semiconductor၊ LED, photovoltaic, နှင့်အဆင့်မြင့်ထုတ်လုပ်မှုစက်မှုလုပ်ငန်း။

ရှေ့ကိုမျှော်၊VETEK Semiconductor၎င်း၏ ကတိကဝတ်များကို ဆက်လက်ထိန်းသိမ်းထားမည်ဖြစ်သည်။qအသုံးဝင်မှုထူးချွန်မှုနှင့် နည်းပညာဆန်းသစ်တီထွင်မှုမျိုးဆက်သစ် ဆီမီးကွန်ဒတ်တာပစ္စည်းများနှင့် နည်းပညာများ တိုးတက်မြင့်မားလာစေရန် ကမ္ဘာတစ်ဝှမ်းရှိ ဖောက်သည်များနှင့် နီးနီးကပ်ကပ် လုပ်ဆောင်နေပါသည်။
