PZT Piezoelectric Wafers (Si/SOI ရှိ PZT)
  • PZT Piezoelectric Wafers (Si/SOI ရှိ PZT)PZT Piezoelectric Wafers (Si/SOI ရှိ PZT)

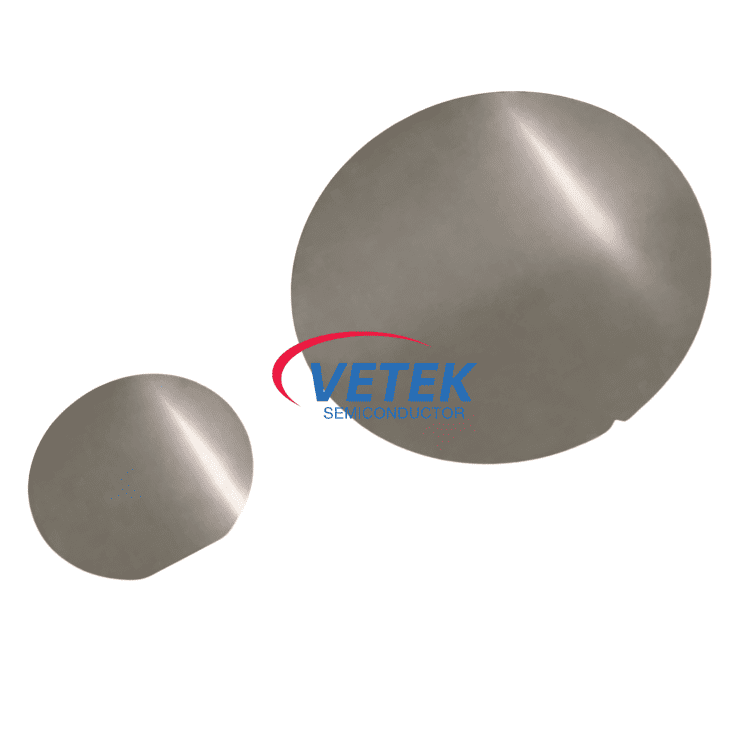

PZT Piezoelectric Wafers (Si/SOI ရှိ PZT)

မြင့်မားသော အာရုံခံနိုင်စွမ်းနှင့် စွမ်းအားနည်း MEMS transducers များ သည် 5G ဆက်သွယ်ရေး၊ တိကျသော ဆေးဘက်ဆိုင်ရာ ကိရိယာများနှင့် စမတ်ဝတ်ဆင်နိုင်သော ကိရိယာများ တိုးချဲ့မှုနှင့်အတူ ကြီးထွားလာသည်နှင့်အမျှ Si/SOI wafers ပေါ်ရှိ ကျွန်ုပ်တို့၏ PZT သည် အရေးပါသော ပစ္စည်းဖြေရှင်းချက်ကို ပေးစွမ်းပါသည်။ Sol-gel သို့မဟုတ် sputtering ကဲ့သို့သော အဆင့်မြင့် ပါးလွှာသော ဖလင် စုဆောင်းခြင်း လုပ်ငန်းစဉ်များကို အသုံးပြုခြင်းဖြင့် ကျွန်ုပ်တို့သည် ဆီလီကွန်အလွှာများပေါ်တွင် ထူးထူးခြားခြား လိုက်လျောညီထွေရှိပြီး သာလွန်ကောင်းမွန်သော ပီဇိုလျှပ်စစ်စွမ်းဆောင်မှုကို ရရှိပါသည်။ ဤ wafers များသည် လျှပ်စစ်စက်ပိုင်းဆိုင်ရာ စွမ်းအင်ပြောင်းလဲခြင်းအတွက် အခြေခံ အူတိုင်အဖြစ် ဆောင်ရွက်ပါသည်။

1. နည်းပညာဗိသုကာ

ကျွန်ုပ်တို့၏ wafers များတွင် ရှုပ်ထွေးသော MEMS လုပ်ဆောင်နေစဉ်အတွင်း အကောင်းဆုံးသော ကပ်တွယ်မှု၊ လျှပ်ကူးမှုနှင့် piezoelectric တုံ့ပြန်မှုတို့ကို သေချာစေရန် ဒီဇိုင်းထုတ်ထားသော ဆန်းပြားသော အလွှာပေါင်းစုံ စုပုံဖွဲ့စည်းပုံပါရှိသည်-

 ●ထိပ်တန်းလျှပ်ကူးပစ္စည်း (သော့အလွှာ): Pt (ပလက်တီနမ်)။

Piezo Layer (အဓိက အလွှာ): PZT ။

အလယ်အလတ် အလွှာများ: စပါးအလွှာနှင့် ဖွဲ့စည်းပုံဆိုင်ရာ တည်ငြိမ်မှုကို ပိုကောင်းအောင်ပြုလုပ်ရန် Buffer Layer၊ Bottom Electrode နှင့် Adhesion Layer တို့ ပါဝင်ပါသည်။

အလွှာ: Si သို့မဟုတ် SOI wafers များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

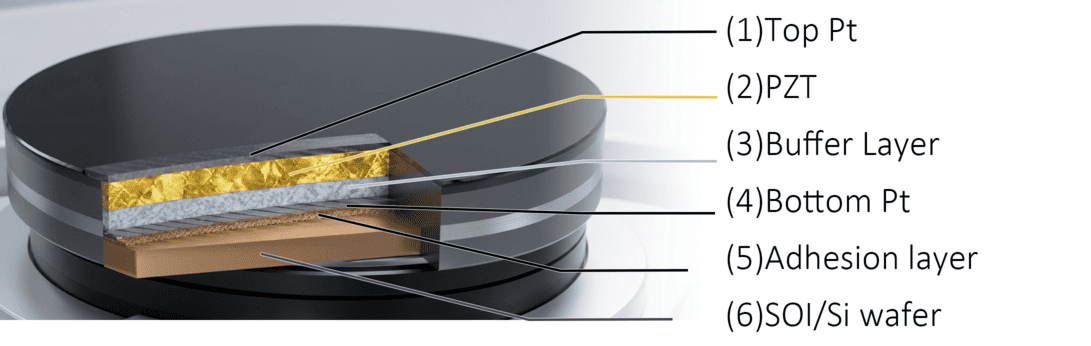

PZT Piezoelectric Ceramic Wafers Physical Structure

2. အရည်အသွေးအာမခံချက်နှင့် အသေးစားတည်ဆောက်မှု ခွဲခြမ်းစိတ်ဖြာခြင်း။

ကျွန်ုပ်တို့သည် ပြင်းထန်သောနည်းပညာပိုင်းဆိုင်ရာလက္ခဏာရပ်များဖြင့် မြင့်မားသောယုံကြည်စိတ်ချရမှုကို အာမခံပါသည်-

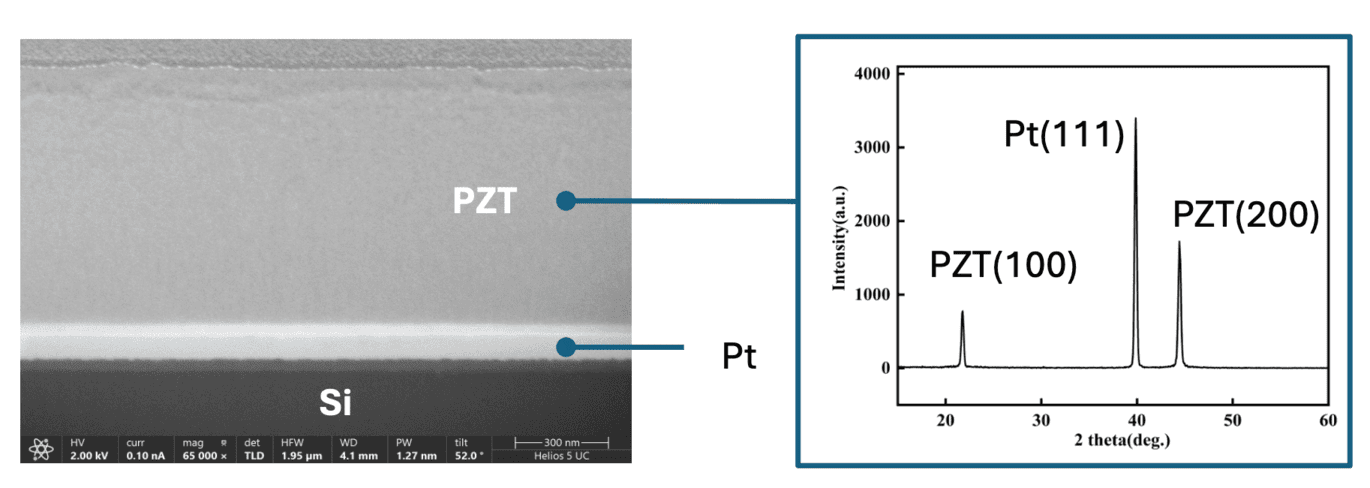

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●SEM ခွဲခြမ်းစိတ်ဖြာခြင်း။: Electron Microscopy (SEM) ပုံရိပ်များကို စကင်န်ဖတ်ခြင်း သည် တူညီသော ကောက်နှံအရွယ်အစား ဖြန့်ဖြူးမှုနှင့်အတူ သိပ်သည်းပြီး ကွဲအက်ခြင်းမရှိသော မျက်နှာပြင် ရုပ်ပုံသဏ္ဌာန်ကို ထုတ်ဖော်ပြသသည်၊၊ ယုံကြည်စိတ်ချရသော MEMS အပလီကေးရှင်းများအတွက် အကောင်းဆုံးဖြစ်သည်။

 ●XRD လက္ခဏာရပ်: X-Ray Diffraction (XRD) ပုံစံများသည် ခိုင်မာသော (100) ဦးစားပေး တိမ်းညွှတ်မှုဖြင့် သန့်စင်သော perovskite အဆင့် ဖွဲ့စည်းမှုကို အတည်ပြုပြီး အမြင့်ဆုံး piezoelectric စွမ်းဆောင်ရည် ကိန်းဂဏန်းများကို သေချာစေသည်။


3. နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (ဝိသေသလက္ခဏာများ)

PZT လက္ခဏာများ
Polycrystal PZT
Piezoelectric ကိန်းသေ d31
200 pC/N
Piezoelectric coefficient e31
-14 C/m²
Curie အပူချိန်
X ℃
Wafer အရွယ်အစားများ
4 / 6 / 8 လက်မရရှိနိုင်သည်။


4. Core Applications


 ● Piezoelectric Micromachined Ultrasonic Transducers (pMUT): လက်ဗွေအာရုံခံကိရိယာများ၊ လက်ဟန်ခြေဟန်ဖြင့် အသိအမှတ်ပြုခြင်း နှင့် မော်တော်ကား ultrasonic ရေဒါများအတွက် ကြိမ်နှုန်းမြင့်အသေးစား အခင်းအကျင်းများ။

 ● ဆက်သွယ်ရေး: ပိုမိုကျယ်ပြန့်သော bandwidth နှင့် ထည့်သွင်းမှုလျော့နည်းခြင်းတို့ကိုရရှိရန် 5G/6G တွင် FBAR သို့မဟုတ် SAW စစ်ထုတ်မှုများ ထုတ်လုပ်ရန်အတွက် အဓိကသော့ချက်။

 ● အသံပိုင်းဆိုင်ရာ MEMS: MEMS စပီကာများအတွက် အစွမ်းထက်သော ယာယီတုံ့ပြန်မှုကို ပေးစွမ်းပြီး MEMS မိုက်ခရိုဖုန်းများအတွက် Signal-to-Noise Ratio (SNR) ကို တိုးတက်စေသည်။

 ● တိကျသောအရည်ထိန်းချုပ်မှု: inkjet ပရင့်ခေါင်းများတွင် အစက်အပြောက်ပမာဏကို အတိအကျထိန်းချုပ်ရန်အတွက် d31 မုဒ်မှတစ်ဆင့် မြန်နှုန်းမြင့်တုန်ခါမှု။

 ● ဆေးဘက်ဆိုင်ရာနှင့် အလှအပ (Micro-pumping): မြင့်မားသောယုံကြည်စိတ်ချရပြီး ကျစ်လစ်သောအရွယ်အစားဖြင့် ဆေးဘက်ဆိုင်ရာ nebulizers သို့မဟုတ် အလှကုန် ultrasonic ပန့်များကို မောင်းနှင်သည်။


5. စိတ်ကြိုက်ဝန်ဆောင်မှုများ

Si wafers များပေါ်တွင် စံငွေအပ်နှံခြင်းအပြင်၊ ကျွန်ုပ်တို့သည် စိတ်ကြိုက်ငွေသွင်းခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်သည်-

 ●ရုပ်ရှင်နှင့် အထူ စိတ်ကြိုက်ပြုလုပ်ခြင်း။: ဒီဇိုင်းလိုအပ်ချက်အရ သတ်မှတ်ထားသော ဖလင်အမျိုးအစားများနှင့် စိတ်ကြိုက်အထူများကို စုဆောင်းခြင်း။

 ●OEM Foundry: အရည်အသွေးမြင့် piezoelectric ပါးလွှာသော ဖလင်ကြီးထွားမှုအတွက် သုံးစွဲသူများထံမှ ပံ့ပိုးပေးသော wafer များကို လက်ခံခြင်း။

 ●SOI Substrate ပံ့ပိုးမှုအောက်ပါသတ်မှတ်ချက်များဖြင့် SOI wafers များပေါ်တွင် အထူးပြုအပ်နှံခြင်း-


SOI substrate wafer
အရွယ်အစား
Top Si ခုခံမှု
အထူ
လိမ်းဆေး
ဘောက်စ်အလွှာ
၆လက်မ၊ ၈လက်မ
> 5000 ohm/cm
