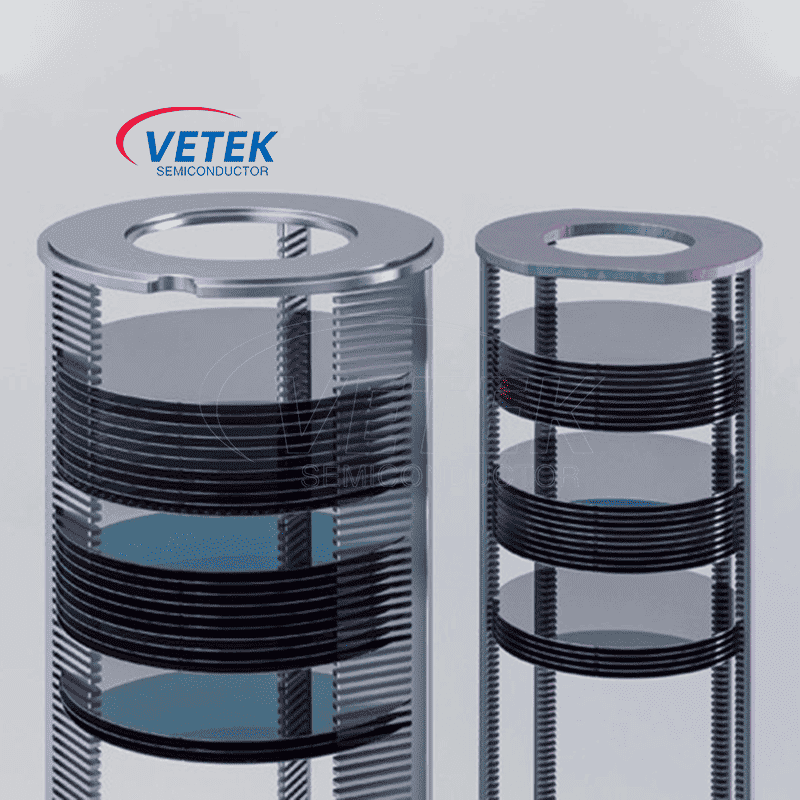

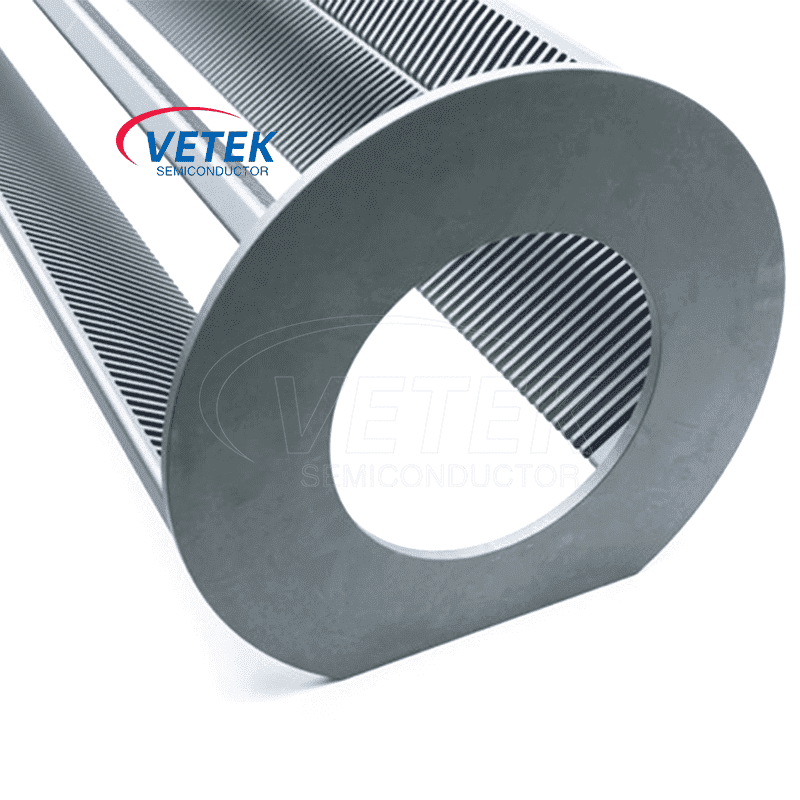

Silicon Carbide ကြွေထည်ဝါဖာလှေ

Veteksemi Silicon Carbide Ceramic Wafer Boat အသုံးပြုခြင်း၏ အားသာချက်များ

● 3000 f (1650 ℃) ကိုမြင့်မားခြင်း

●  အက်ဆစ်များ၊ ဆားများ၊ နှင့် အော်ဂဲနစ်ပစ္စည်းများကို လွန်စွာ ချေးခံနိုင်ရည်ရှိပြီး ခံနိုင်ရည်ရှိသည်။

● သန့်ရှင်းရေးလုပ်ရန် လွယ်ကူသည်။

●ခိုင်မာသောသက်ရောက်မှုခံမှုခံမှု

●အခမဲ့ချော်ပါ

VeTek Semiconductorထုတ်လုပ်မှုလုပ်ငန်းသည် ပုံမှန်အားဖြင့် အဆိုပါ wafers များကို အလျားလိုက် Wafer carrier သို့မဟုတ် vertical carriers များတွင် လုပ်ဆောင်ပါသည်။

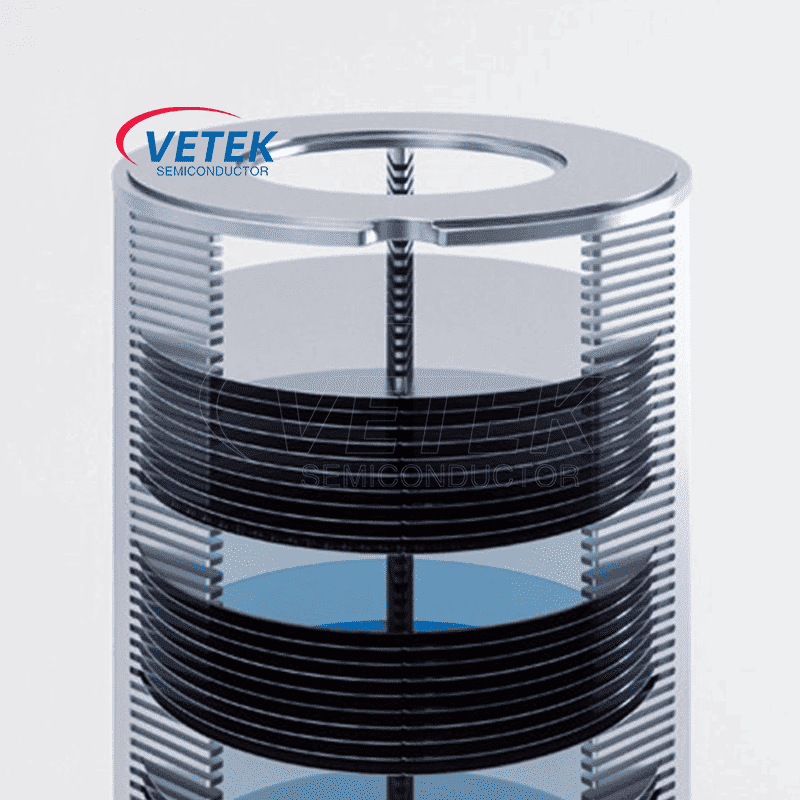

●  အလျားလိုက် ဝန်ဆောင်မှုပေးသူပုံမှန်အားဖြင့် "လှေ" ဟုခေါ်သော၊ စက်ဝိုင်းခြမ်းပုံစံဖြင့် အလျားလိုက် ကန့်လန့်ဖြတ် သုံးလေးခု စီပါရှိပြီး၊ ဘားတစ်ခုစီတွင် အတွင်းပိုင်းမျက်နှာစာတွင် ပုံမှန်အချိန်အပိုင်းအခြားအလိုက် အပေါက်များပါရှိသည်။ grooves တစ်ခုစီတိုင်းသည် ဒေါင်လိုက်စွန့်ပစ်ထားသော wafer သယ်ဆောင်ရန်အတွက် ဒေါင်လိုက်နေရာကို သတ်မှတ်သည်။

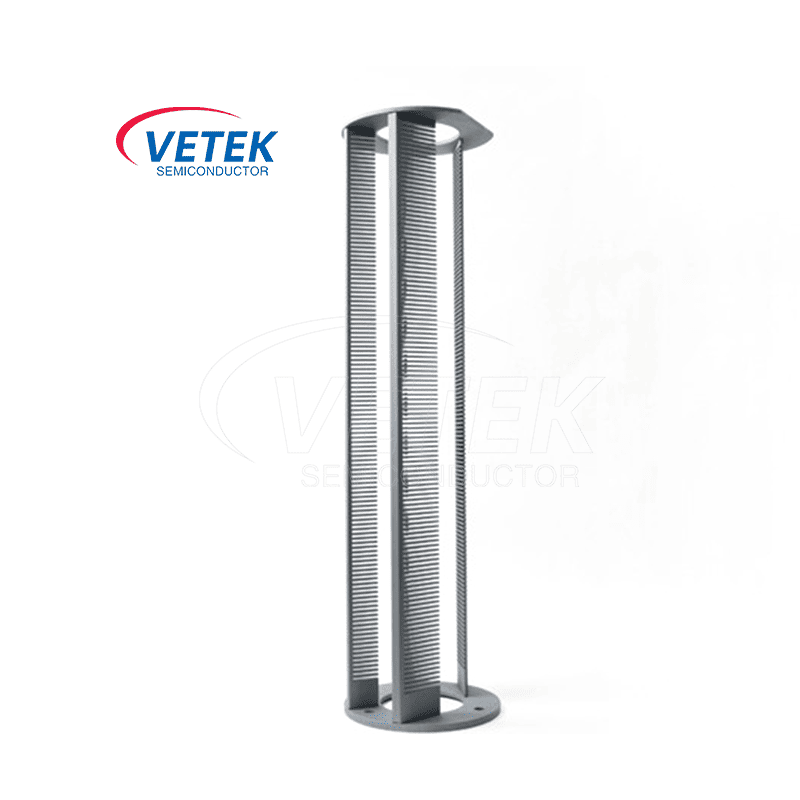

●  ဒေါင်လိုက် သယ်ဆောင်သူပုံမှန်အားဖြင့် "ဒေါင်လိုက် ထိန်သိမ်း" တွင် အလျားလိုက်စွန့်ပစ်ထားသော wafer ကို ပံ့ပိုးရန် နေရာသတ်မှတ်ရန်အတွက် စက်ဝိုင်းခြမ်းပုံစံ (သို့မဟုတ်) တိုင် (သို့မဟုတ်) တိုင် (သို့မဟုတ်) တိုင်သုံးခု သို့မဟုတ် လေးခုပါရှိသည်။

ဤနယ်ပယ်တွင်လိုအပ်သောပထဝီဝင်ဆိုင်ရာတိကျသောသေချာစေရန်ချောင်း (သုံးလေးလုံးလုံးသည်ထိပ်တန်းပန်းကန်များနှင့်အောက်ခြေပန်းကန်တစ်ခုသို့သတ်မှတ်သည်။ Slot တစ်ခုချင်းစီအကြားရှိပို့စ်တစ်ခုချင်းစီအကြားရှိပို့စ်တစ်ခုချင်းစီအကြားရှိစာမူ၏အပိုင်းများကို "သွားများ" ဟုခေါ်သည်။ ထိုအခါတစ်ခုလုံးကိုထိန်သိမ်းကို wafers processing များအတွက်ဒေါင်လိုက်မီးဖိုအတွင်း၌ထားရှိသည်။

ဒေါင်လိုက် ထိန်သိမ်းခြင်းတွင် ပြုလုပ်ထားသော wafer သည် ၎င်း၏မျက်နှာပေါ်တွင် အပူချိန် gradient နည်းပါးသည်ကို ခံစားရသောကြောင့် (အလျားလိုက် လှေတွင် ပြုလုပ်ထားသော wafer နှင့် နှိုင်းယှဉ်ပါက)၊ ဆီမီးကွန်ဒတ်တာ ထုတ်လုပ်သူများသည် ဒေါင်လိုက်မီးဖိုများဆီသို့ ပိုတိုးလာကြသည်။ သို့သော် ဒေါင်လိုက်မီးဖိုတွင် အားနည်းချက်တစ်ခုရှိသည်။ သမားရိုးကျ ဒေါင်လိုက်စင်ပေါ်တွင် စွန့်ပစ်ထားသော wafer များကို ၎င်းတို့၏ အပြင်ဘက်အစွန်းတွင်သာ ပံ့ပိုးထားသည်။ ထို့ကြောင့် ဤသွားများပေါ်ရှိ wafer ၏ကျန်သောနေရာများသည် အခြား wafer များထက် ဖိအားပိုများသည်။

မီးဖိုတွင်းရှိ အပူချိန် 1000°C ခန့် ကျော်လွန်သောအခါ၊ ဤဖိစီးမှုများသည် သိသိသာသာ ဖြစ်လာပြီး ထိုဖိစီးမှုအား တုံ့ပြန်ရန်အတွက် ပုံဆောင်ခဲချပ်ပြားများတစ်လျှောက် တစ်ခုနှင့်တစ်ခု ဆက်စပ်နေသော တစ်ခုတည်းသော crystal wafer အစိတ်အပိုင်းများ ရွေ့လျားသွားပါသည်။ "slip" ဟုခေါ်သော ဤဖြစ်စဉ်သည် စလစ်ဖြစ်သွားသော wafer ဧရိယာတွင်ရှိသော semiconductor စက်ပစ္စည်းများ၏ တန်ဖိုးကို ထိရောက်စွာ ဖျက်ဆီးပါသည်။

တရုတ်နိုင်ငံတွင် ထိပ်တန်း Silicon Carbide Ceramic Wafer Boat တင်သွင်းသူနှင့် ထုတ်လုပ်သူအနေဖြင့် VeTek Semiconductor သည် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း လုပ်ဆောင်ခြင်းလုပ်ငန်းအတွက် အဆင့်မြင့်နည်းပညာနှင့် Wafer Boat ထုတ်ကုန်ဖြေရှင်းချက်များကို ပေးအပ်ရန် အမြဲတမ်းကတိပြုထားသည်။ တရုတ်နိုင်ငံတွင် သင်၏ရေရှည်လက်တွဲဖော်ဖြစ်လာရန် ကျွန်ုပ်တို့ ရိုးသားစွာ မျှော်လင့်ပါသည်။

VeTek SemiconductorSilicon Carbide Ceramic Wafer ကလှေများထုတ်လုပ်မှုဆိုင်များ -
