Silicon Carbide (SIC) ထုတ်လုပ်ခြင်းလုပ်ငန်းစဉ်၏အကျဉ်းချုပ်

ဆီလီကွန်ကာလက်ပဒေသာမျိုးများကိုပုံမှန်အားဖြင့်သာမန်ကုန်ကြမ်းများအဖြစ်ပြသသည့် quartz နှင့်ရေနံကိုကာကိုလာ အသုံးပြု. ထုတ်လုပ်သည်။ ကြိုတင်ပြင်ဆင်ထားသည့်အဆင့်တွင်ဤပစ္စည်းများသည်ဓာတုဗေဒအရမီးဖိုချောင်တွင်အချိုးမ 0 င်မီလိုချင်သောအမှုန်အရွယ်အစားအောင်မြင်ရန်စက်မှုလုပ်ငန်းပြုပြင်ခြင်းကိုခံယူသည်။မီးဖိုချောင်သုံးခွင့်ပြုချက်ကိုထိန်းညှိရန်ရောနှောနေစဉ်အတွင်းသင့်လျော်သော sawdust ကိုထည့်သွင်းထားသည်။ Silicon Carbide ထုတ်လုပ်မှုအတွက်ဆားပမာဏကိုဆားအရေအတွက်ကိုမီးဖိုချောင်တွင်ထည့်သွင်းထားသည်။

မီးဖိုချောင်ကို Batch-type-type resistance အရည်ကျိုမီးဖိုတစ်ခုသို့တင်ထားသည့်အခင်းသုံးမျိုးခံနိုင်ရည်ရှိသည့်မီးဖိုချောင်သုံးပစ္စည်းများကိုဗဟိုတွင်အဆုံးသတ်ထားသည်။ မီးဖိုချောင်သုံးခန္ဓာကိုယ်သည်ဓာတ်ပေါင်းဖိုတင်ဆောင်ပစ္စည်းများဖြင့်ဝိုင်းရံထားသောလျှပ်ကူးပစ္စည်းနှစ်ခုကိုချိတ်ဆက်ထားပြီး, စစ်ဆင်ရေးအတွင်းတွင်လျှပ်စစ်ဓာတ်အားသည်မီးဖို၏အဓိကအားဖြင့် 2600-2700 ဒီဂရီစင်တီဂရိတ်အကြားအပူချိန်အထိအပူပေးထားသည်။ Core မျက်နှာပြင်မှအပူ 0 င်ငွေကို 1450 ဒီဂရီစင်တီဂရိတ်ထက် ကျော်လွန်. ဓာတုဗေဒဆိုင်ရာတုံ့ပြန်မှုများဖြစ်ပေါ်လာသည်။

ဖြစ်စဉ်ကိုဆက်လက်ဖြစ်ပေါ်နေသည်နှင့်အမျှအပူချိန်မြင့်မားသောဇုန်သည်ဆီလီကွန်ကာလက် crystals များကိုပိုမိုဆွဲဆောင်နိုင်သည်။ ဤကြည်လင်သောအရာများသည်အငွေ့ပျံခြင်း, ရွှေ့ပြောင်းခြင်း, ရွှေ့ပြောင်းခြင်း, ဒီအစုလိုက်အပြုံလိုက်ရဲ့အတွင်းပိုင်းနံရံတွေက 2600 ဒီဂရီစင်တီဂရိတ်ထက်အပူချိန် 2600 ဒီဂရီစင်တီဂရိတ်နဲ့တွေ့ကြုံခံစားခဲ့ရပြီးပြိုကွဲစေတယ်။

လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးမှုသည်လုပ်ငန်းလည်ပတ်မှုအဆင့်သုံးဆင့်တွင်ကွဲပြားသည်။

1. နိမ့်ကျသောအဆင့် - အပူမီးဖိုချွန်စီအတွက်အဓိကအသုံးပြုသည်

2. silicon carbide ဖွဲ့စည်းခြင်းအတွက်အချိုးအစားတိုးမြှင့်ခြင်း

3.final အဆင့် - အပူဆုံးရှုံးမှုများကလွှမ်းမိုးထားသည်

အကောင်းဆုံးပါဝါအချိန်ရှိဆက်ဆံရေးကိုအပူစွမ်းဆောင်ရည်တိုးမြှင့်ခြင်း, ပုံမှန်စစ်ဆင်ရေးလုပ်ငန်းများအတွက်လုပ်ငန်းလည်ပတ်မှုညှိနှိုင်းဆောင်ရွက်မှုကိုလွယ်ကူချောမွေ့စေရန်အတွက် 24 နာရီခန့်ကြာမြင့်သည်။

စစ်ဆင်ရေးကာလအတွင်းတွင်အလယ်တန်းတုံ့ပြန်မှုများသည်အညစ်အကြေးများနှင့်ဆားများနှင့်ပတ်သက်သည့်အရာများအပေါ်ပေါ်ပေါက်လာခြင်း, ထုတ်လုပ်သောကာဗွန်မိုနောက်ဆိုဒ်သည်လေထုညစ်ညမ်းမှုအဖြစ်လွတ်မြောက်သည်။ POST-POMPLOUNT HOTDADE, အကြွင်းအကျန်တုံ့ပြန်မှုများသည်အပူပိုင်းမ Inertia ကြောင့် 3-4 နာရီကြာဆက်လက်တည်ရှိနေသည်။ မျက်နှာပြင်အပူချိန်ကျဆင်းမှုကြောင့်ကာဗွန်မိုနောက်ဆိုဒ်ကိုလောင်ကျွမ်းခြင်းသည်ပိုမိုသိသာထင်ရှားသည့်လုပ်ငန်းခွင်ဘေးကင်းရေးအစီအမံများလိုအပ်နေသည်။

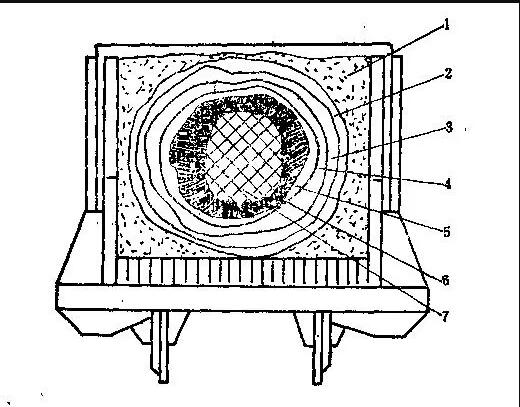

အပြင်ဘက်အလွှာများအထိမီးဖိုချောင်သုံးပစ္စည်းများသည်အောက်ပါအစိတ်အပိုင်းများဖြစ်သည်။

(1) အတည်မပြုရသောပစ္စည်း

အရည်ပျော်နေစဉ်အတွင်းတုံ့ပြန်မှုအပူချိန်ကိုလက်လှမ်းမမီရန်ပျက်ကွက်သောတာဝန်ခံ၏ဝေမျှမှုသည် intulator တွင် insulator အဖြစ်သာ 0 န်ဆောင်မှုပေးသည်။ ဒီဇုန်ကို insulator ကိုတီးဝိုင်းချေါ။ အဆိုပါဖွဲ့စည်းမှုနှင့်အသုံးချနည်းလမ်းများသည်တုံ့ပြန်မှုဇုန်မှသိသိသာသာကွဲပြားခြားနားသည်။ အချို့သောဖြစ်စဉ်များတွင်မီးဖိုချောင်သုံးစဉ်အခါတွင်မီးခိုးငွေ့တီးဝိုင်းဒေသများသို့တိကျစွာစွဲချက်တင်ထားပြီး, တနည်းအားဖြင့်ပြန်လည်ကုစားရန်နှင့်အလျင်အမြန်အားသွင်းခြင်းအားဖြင့်အသုံးပြုခြင်းအတွက် Coke နှင့် Sawdust ကိုထည့်ခြင်းအားဖြင့်အတည်မပြုရသေးသော insulted insulation band ပစ္စည်းများသည်ပြန်လည်ပြုပြင်ခြင်းကုသမှုခံယူနိုင်သည်။

(2) Oxidized Silicon Carbide Layer

ဤ Semi-Reaced Layer တွင်အဓိကအားဖြင့်အတည်မပြုရသေးသောကာဗွန်နှင့် Silica (20-50% သော SIC သို့ပြောင်းလဲခြင်း) ဖြစ်သည်။ ဤအစိတ်အပိုင်းများ၏ပြောင်းလဲခြင်း၏ shape သုက်ပိုးပုံသဏ္ဌာန်သည်သူတို့ကိုပင်ပန်းနွမ်းနယ်ခြင်းမှခွဲခြားထားသည်။ ဆီလီယံကာဗွန်အရောအနှောသည် silica မူရင်း granularity ကိုဆက်လက်ထိန်းသိမ်းထားသည့်နေရာ၌ပင်ပန်းနွမ်းနယ်မှုနှင့်အတူအလွယ်တကူ pulvertiving ကိုအလွယ်တကူ pulvertiving လုပ်ခြင်းဖြင့်အလွယ်တကူပျော့ပျောင်းသောပေါင်းစပ်မှုဖြင့်အလွယ်တကူပျော့ပျောင်းသောပေါင်းစပ်မှုပေါင်းစပ်ခြင်းများဖြစ်သည်။

(3) layer layer

သတ္တုအောက်ဆိုဒ်များ (fe, al, ca, mg) ပါ 0 င်သောဓာတ်တိုးရှိသောအလွှာနှင့်အရံဒေသများအကြားရှိကျစ်လစ်လပ်သောအသွင်ကူးပြောင်းမှုဇုန်။ အဆင့်မြှင့ ်. ဖွဲ့စည်းမှုတွင်ဝင်ရောက်ခြင်း silica / carbon (40-60% SIC) နှင့် Silicate ဒြပ်ပေါင်းများပါ 0 င်သည်။ အညစ်အကြေးများ,

(4) amorphous ဇုန်

Dominantly Cubic β-Sic (70-90%% SIC) သည်ကျန်ကာဗွန် / ဆီလီကစ် (Metal Oxides) နှင့်အတူ 70-90% SIC) ။ အမှုန့်သို့အလွယ်တကူလက်ရလွယ်သောပစ္စည်းကြေးနီ။ Black Sic Nows များသည်အနက်ရောင်အာခေါင်ဖိုးဇော်များကိုထွက်လာသည်။ ကြမ်း silica အမှုန်များသို့မဟုတ်အနိမ့်ကာဗွန်အောက် Coke သည်စိမ်အဆောက်အ ဦ များဖန်တီးနိုင်သည်။

(5) အလယ်တန်း - တန်း Sic

α-Sic crystals များ (90-95% သန့်ရှင်းမှု) နှင့်ပွန်းစားခြင်းအတွက်အလွန်ပျက်စီးလွယ်သည်။ amorphous β-Sic (အမှုန့်, ​​မှိုင်း) မှကွဲပြားခြားနားသော (အမှုန့်, ​​မှိုင်း), ဒုတိယနှင့်မူလတန်းအဆင့်အကြားကွဲပြားခြင်းသည်ယခင်က posus အဆောက်အအုံများကိုဆက်လက်ထိန်းသိမ်းထားနိုင်သော်လည်းဖြစ်သည်။

(6) မူလတန်း sic crystals

မီးဖို၏အဓိကထုတ်ကုန် - အကြီးအကျယ်α-sic crystals (> 96% သန့်ရှင်းမှု, 50-450mm) ။ ဤတင်းကျပ်စွာထုပ်ပိုးထားသောလုပ်ကွက်များသည်အနက်ရောင်သို့မဟုတ်အစိမ်းရောင်ပေါ်လာပြီးအထူသည်မီးဖိုပါဝါနှင့်တည်နေရာကကွဲပြားသည်။

(7) ဂယ်ရီမီးဖိုချောင် core

Crystalline ဆလင်ဒါနှင့်ကပ်လျက်, ပြိုကွဲ detocomposed SIC ပုံစံမူရင်းကြည်လင်ဖွဲ့စည်းပုံ၏ဖိုက်ပုံတူပွားပုံ။ အတွင်းပိုင်းအဓိကတွင်အပူစက်ဘီးစီးပြီးနောက်တိုးချဲ့သွားသည့်ပုန်းအောင်းခြင်းဖြင့်ကြိုတင်တင်ထားသောဖိုက်များပါ 0 င်သည်။ နှစ် ဦး စလုံးခွက်နှစ်ခုလုံးကိုနောက်ဆက်တွဲမီးဖိုချောင်များအတွက်အဓိကပစ္စည်းအဖြစ်ပြန်လည်အသုံးပြုနေကြသည်။
