LPE Reaction Chamber ရှိ Halfmoon ဆိုတာဘာလဲ။

Silicon Carbide (SiC) epitaxy စနစ်များတွင်၊ အဓိက ဓာတ်ပေါင်းဖို အစိတ်အပိုင်း အများအပြားသည် ဆီမီးကွန်ဒတ်တာ ထုတ်လုပ်သည့် လုပ်ငန်း အပြင်ဘက်တွင် မရင်းနှီးကြပါ။ ဤအစိတ်အပိုင်းများထဲမှတစ်ခုသည် LPE တုံ့ပြန်မှုအခန်းများအတွင်းတွင် အသုံးများသော ဂရပ်ဖိုက်အခြေခံဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအပိုင်းဖြစ်သည့် "Halfmoon" ဖြစ်သည်။

Halfmoon သည် wafer carrier ကိုယ်တိုင်မဟုတ်သော်လည်း၊ အပူချိန်မြင့်သော epitaxial ကြီးထွားမှုဖြစ်စဉ်များအတွင်း ဓာတ်ပေါင်းဖိုတည်ငြိမ်မှုကို ထိန်းသိမ်းရာတွင် အရေးကြီးသောအခန်းကဏ္ဍမှ ပါဝင်ပါသည်။ SiC တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်မှုသည် ပိုကြီးသော wafers များဆီသို့ ရွေ့လျားလာပြီး ပိုမိုတင်းကျပ်သော လုပ်ငန်းစဉ်ထိန်းချုပ်မှုဆီသို့ ရွေ့လျားလာသည်နှင့်အမျှ အတွင်းပိုင်းဓာတ်ပေါင်းဖိုအစိတ်အပိုင်းများ၏ ဒီဇိုင်းနှင့် ပစ္စည်းစွမ်းဆောင်ရည်သည် ပို၍အရေးကြီးလာသည်။

LPE Reaction Chamber ကို နားလည်ခြင်း။

LPE (Liquid Phase Epitaxy) သည် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်းတွင် အသုံးပြုသည့် ပုံဆောင်ခဲကြီးထွားမှုနည်းပညာတစ်ခုဖြစ်သည်။ SiC epitaxy စနစ်များတွင်၊ တုံ့ပြန်မှုအခန်းသည် အလွန်အမင်းတောင်းဆိုနေသော အခြေအနေများအောက်တွင် လုပ်ဆောင်သည်-

• မြင့်မားသောအပူချိန်
• ဓာတ်ပြုမှုဖြစ်စဉ် ဓာတ်ငွေ့များ
• ရှည်လျားသောအပူသံသရာ
• တင်းကျပ်သောညစ်ညမ်းမှုထိန်းချုပ်ရေး
• တည်ငြိမ်သောဓာတ်ငွေ့စီးဆင်းမှုလိုအပ်ချက်

LPE ဓာတ်ပေါင်းဖိုများကဲ့သို့သော ခေတ်မီ SiC epitaxy စနစ်များသည် တည်ငြိမ်သောအပူစက်ကွင်းဖွဲ့စည်းပုံများနှင့် တုံ့ပြန်မှုခန်းအတွင်းရှိ ဓာတ်ငွေ့စီးဆင်းမှုစီမံခန့်ခွဲမှုအပေါ် ကြီးကြီးမားမားမှီခိုအားထားလျက်ရှိသည်။ အပူချိန်ဖြန့်ဖြူးမှု သို့မဟုတ် ဓာတ်ငွေ့စီးဆင်းမှု တူညီမှုတွင် သေးငယ်သောပြောင်းလဲမှုများသည်ပင် epitaxial အလွှာအရည်အသွေးနှင့် wafer ညီညွတ်မှုကို တိုက်ရိုက်ထိခိုက်စေနိုင်သည်။

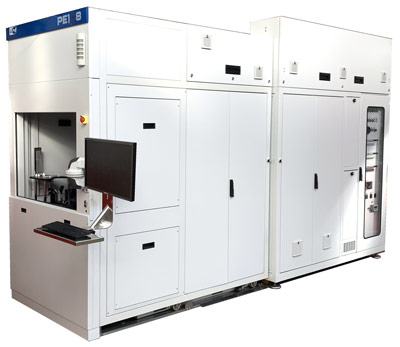

LPE PE1O6 SiC epitaxy ဓာတ်ပေါင်းဖို၊ အဆင့်မြင့် SiC wafer ကြီးထွားမှုအတွက် အသုံးပြုသော အလျားလိုက် ပူသောနံရံစနစ်။

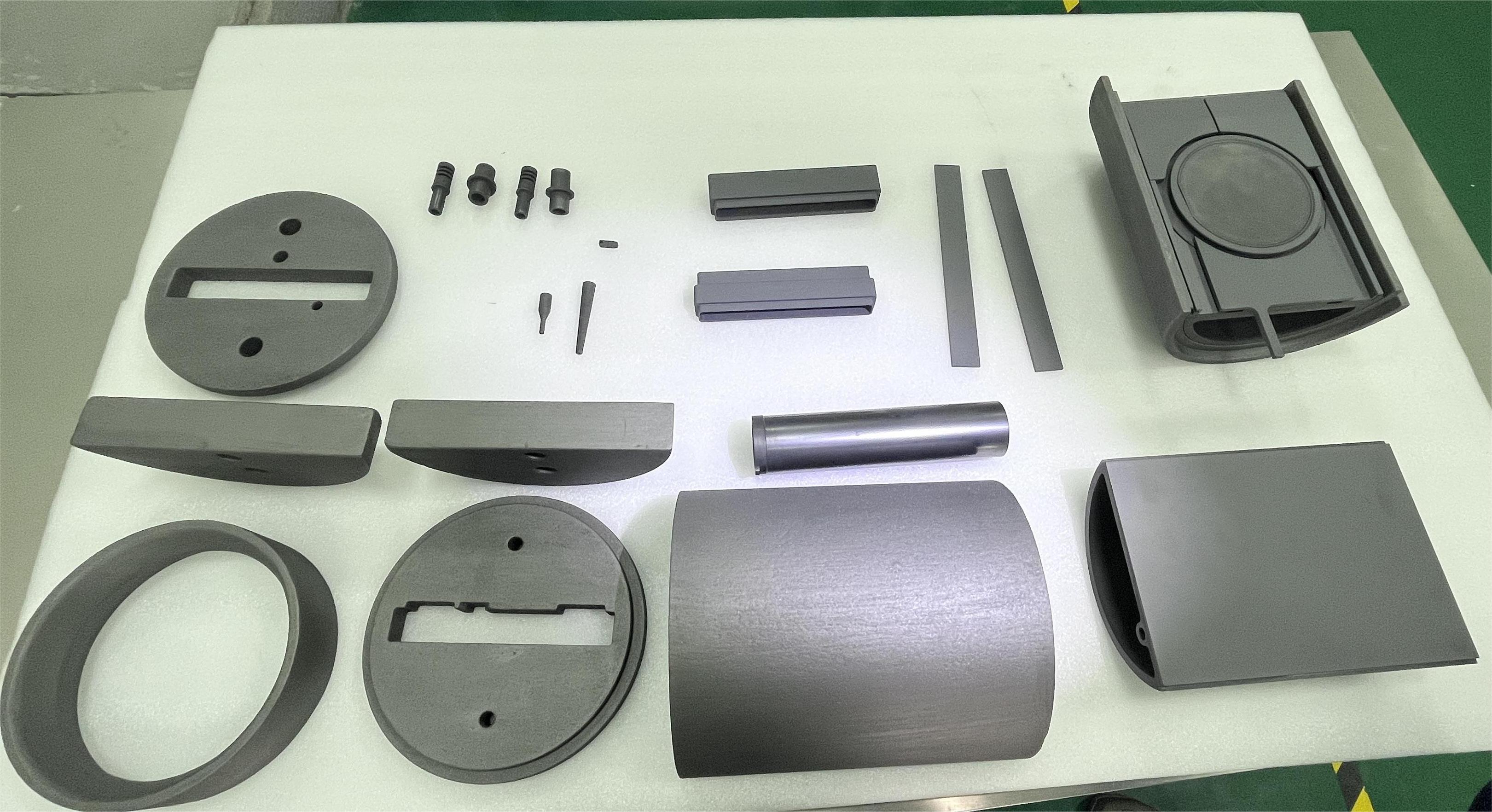

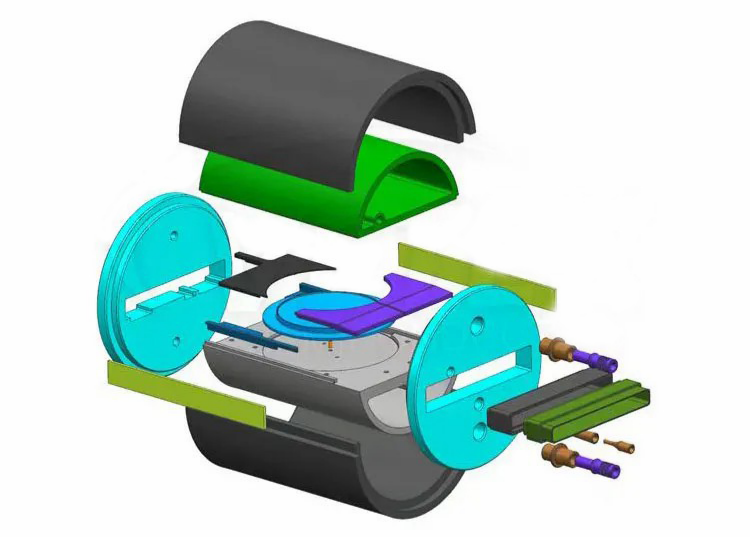

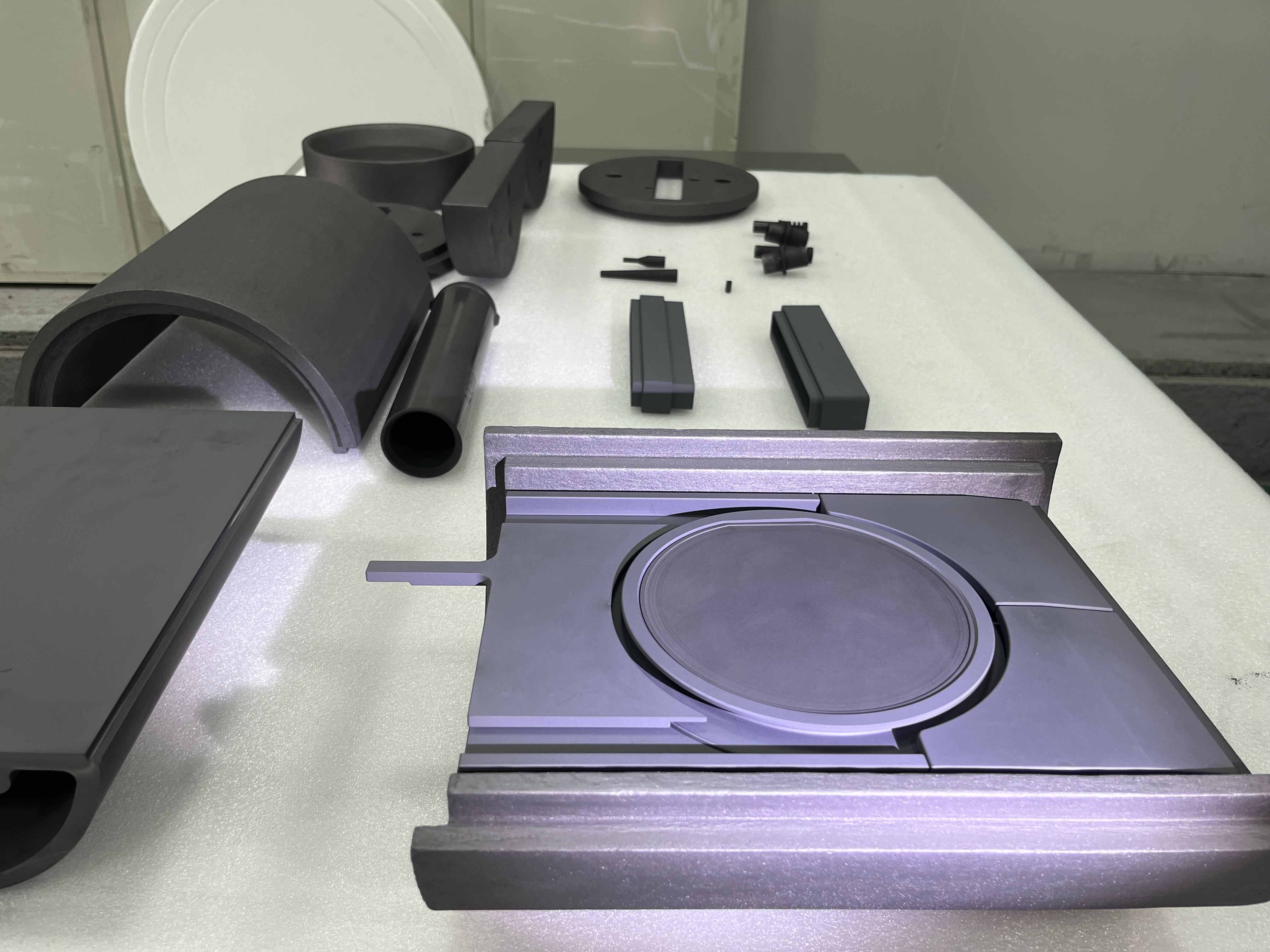

အခန်းအတွင်းတွင်၊ ဂရပ်ဖိုက်အခြေခံ အစိတ်အပိုင်းအများအပြားသည် epitaxial ကြီးထွားမှုအတွက် ထိန်းချုပ်ထားသော အပူနှင့် ဓာတုပတ်ဝန်းကျင်ကို ဖန်တီးရန် အတူတကွလုပ်ဆောင်ကြသည်။ Halfmoon သည် ဤဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။

ဘာကြောင့် Halfmoon လို့ခေါ်တာလဲ။

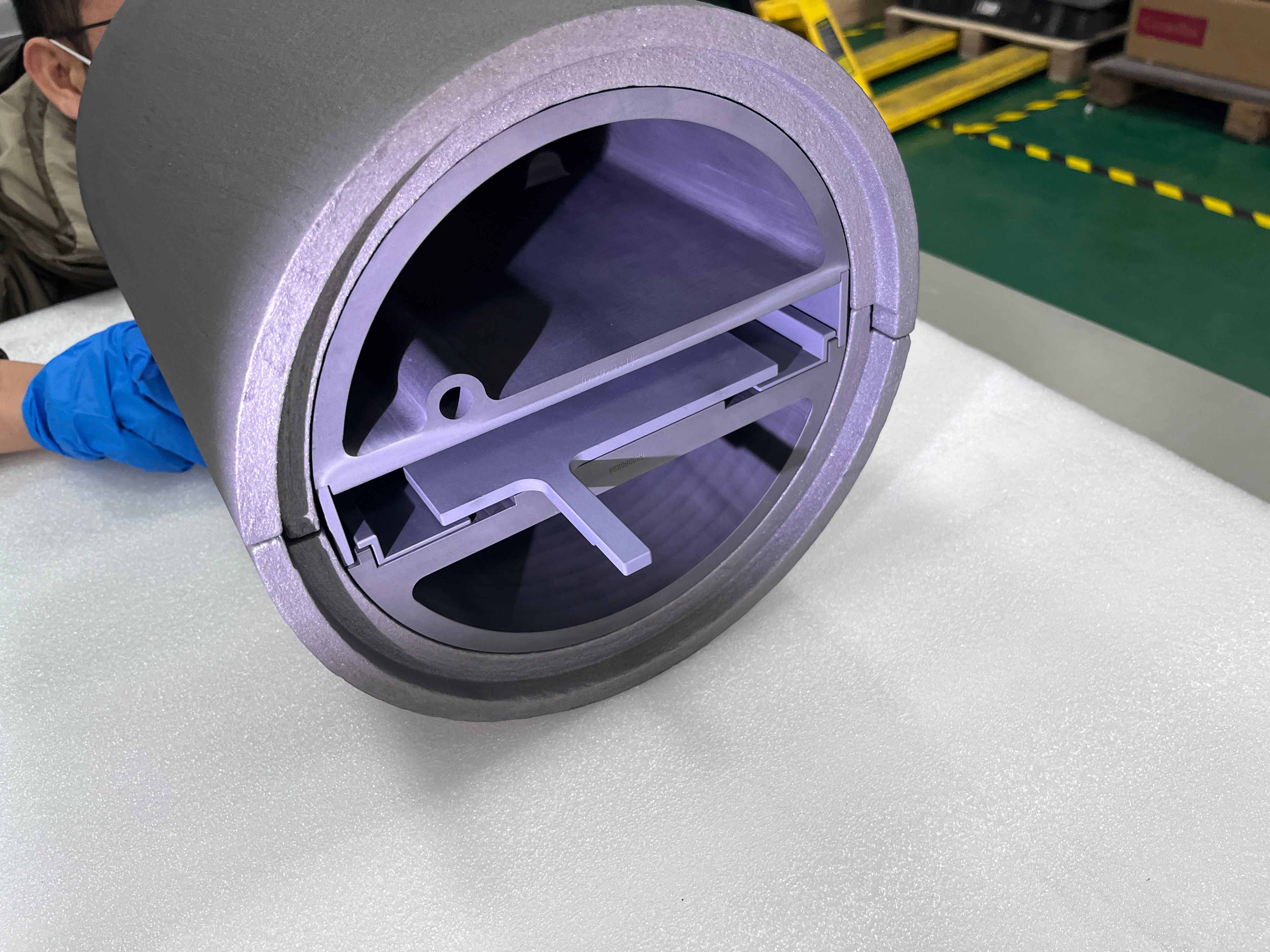

အစိတ်အပိုင်းသည် ၎င်း၏ပုံသဏ္ဍာန်မှ အဓိကအားဖြင့် ၎င်း၏အမည်ကို ရရှိသည်။ LPE ဓာတ်ပေါင်းဖိုများစွာတွင်၊ အစိတ်အပိုင်းသည် အပူပိုင်းဇုန်ဧရိယာတစ်ဝိုက်တွင် တပ်ဆင်သည့်အခါ စက်ဝိုင်းတစ်ဝက် သို့မဟုတ် လခြမ်းပုံသဏ္ဍာန်နှင့် ဆင်တူသည်။

မတူညီသော ပစ္စည်းထုတ်လုပ်သူသည် အနည်းငယ်ကွဲပြားသော ဒီဇိုင်းများကို အသုံးပြုသည်။ အချို့သော Halfmoon အစိတ်အပိုင်းများသည် ပိုထူပြီး၊ အချို့မှာ အပိုပံ့ပိုးမှုတည်ဆောက်ပုံများပါ၀င်ပြီး အချို့မှာ အခန်းတွင်းရှိ လှည့်ပတ်ထားသော အစိတ်အပိုင်းများနှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသည်။

အမှန်တကယ် ဓါတ်ပေါင်းဖိုစနစ်များတွင်၊ ဂျီသြမေတြီကို အများအားဖြင့် universal standard တစ်ခုတည်းကို လိုက်နာခြင်းထက် အပူအကွက်နှင့် အခန်းအပြင်အဆင်နှင့်အတူ ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ထားသည်။

Halfmoon အစိတ်အပိုင်း၏လုပ်ဆောင်ချက်များ

ဓာတ်ပေါင်းဖို ဒီဇိုင်းများ ကွဲပြားသော်လည်း Halfmoon အစိတ်အပိုင်းများသည် အရေးကြီးသော လုပ်ငန်းဆောင်တာများစွာကို ပံ့ပိုးပေးလေ့ရှိသည်။

1. ဓာတ်ပေါင်းဖိုဖွဲ့စည်းပုံများကို ပံ့ပိုးပေးခြင်း

epitaxy ဓာတ်ပေါင်းဖိုအတွင်းတွင်၊ များစွာသော ဂရပ်ဖိုက်အစိတ်အပိုင်းများသည် အပူသံသရာအတွင်း ချဲ့ထွင်ကာ ထပ်ခါတလဲလဲ ကျုံ့သွားကြသည်။ ထို့အတွက်ကြောင့်၊ အတွင်းပိုင်းပံ့ပိုးမှုအစိတ်အပိုင်းများ၏ စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုသည် တာရှည်ထုတ်လုပ်ခြင်းလုပ်ငန်းများအတွက် အရေးကြီးပါသည်။

ဓာတ်ပေါင်းဖိုဒီဇိုင်းအချို့တွင်၊ Halfmoon သည် အပူချိန်မြင့်မားသော လည်ပတ်မှုအခြေအနေအောက်တွင် အနီးနားရှိ အခန်းဖွဲ့စည်းပုံများ၏ ဆက်စပ်အနေအထားကို ထိန်းသိမ်းပေးသည်။ အနည်းငယ် ပုံပျက်နေခြင်းသည် အခန်းချိန်ညှိခြင်း သို့မဟုတ် ထပ်ခါတလဲလဲ လုပ်ဆောင်နိုင်မှုအပေါ် သက်ရောက်မှုရှိနိုင်သည်။

2. Gas Flow Stability ကို ကူညီပေးခြင်း

SiC ဓာတ်ပေါင်းဖိုအတွင်းရှိ ဓာတ်ငွေ့စီးဆင်းမှု အပြုအမူသည် ပြင်ပမှပေါ်လာသည်ထက် ပိုမိုရှုပ်ထွေးသည်။ မြင့်မားသောအပူချိန်တွင် အခန်းအတွင်းပိုင်းရှိ သေးငယ်သောဖွဲ့စည်းပုံဆိုင်ရာပြောင်းလဲမှုများသည်ပင် ဒေသတွင်းစီးဆင်းမှုအခြေအနေများကို ပြောင်းလဲစေနိုင်သည်။

ဓာတ်ပေါင်းဖိုပလက်ဖောင်းပေါ် မူတည်၍ Halfmoon သည် ပူပြင်းသောဇုန်ဒေသတစ်ဝိုက်တွင် ဓာတ်ငွေ့များ လည်ပတ်ပုံအား သွယ်ဝိုက်၍ သက်ရောက်မှုရှိနိုင်သည်။ ဤသည်မှာ ဓာတ်ပေါင်းဖိုတည်ဆောက်မှုအတွင်း အတွင်းခန်းဂျီသြမေတြီကို ဂရုတစိုက် ပြုပြင်လေ့ရှိသည့် အကြောင်းရင်းတစ်ခုဖြစ်သည်။

3. အပူပိုင်းကွင်းဆင်းညှိနှိုင်းခြင်း။

ခေတ်မီ epitaxy စနစ်များသည် ဂရုတစိုက်ထိန်းချုပ်ထားသော အပူရောင်အဆင့်များ လိုအပ်သည်။ အခန်းအတွင်းရှိ ဂရပ်ဖိုက် အစိတ်အပိုင်းများ၏ အစီအစဉ်သည် အပူဖြန့်ဖြူးမှုနှင့် အပူဒဏ်ထိရောက်မှုအပေါ် သက်ရောက်မှုရှိသည်။

Halfmoon အစိတ်အပိုင်းများသည် သွယ်ဝိုက်၍သက်ရောက်နိုင်သည်-

• အပူရောင်ပြန်ဟပ်ခြင်း။
• အပူချိန်ခွင်
• ဒေသအပူချိန်တည်ငြိမ်မှု
• အပူဒဏ်ကာကွယ်ခြင်းစွမ်းဆောင်ရည်

၎င်းသည် အရွယ်အစားကြီးမားသော wafer လုပ်ငန်းစဉ်အတွက် ပို၍အရေးကြီးလာသည်။

4. စက်လည်ပတ်မှုစနစ်များကို ပံ့ပိုးပေးခြင်း

အချို့သော LPE စနစ်များသည် epitaxial ကြီးထွားမှုအတွင်း အပ်နှံမှုတူညီမှုကို မြှင့်တင်ရန် လှည့်ပတ်ထားသော အစုအဝေးများကို အသုံးပြုသည်။ ဤဖွဲ့စည်းပုံများတွင်၊ Lower Halfmoon သည် အခန်းအတွင်းရှိ အနီးနားရှိ လှည့်ခြင်း သို့မဟုတ် ပံ့ပိုးမှုတည်ဆောက်ပုံများနှင့် ပေါင်းစပ်နိုင်ပါသည်။

ဓာတ်ပေါင်းဖိုသည် မြင့်မားသောအပူချိန်နှင့် ဓာတုဗေဒဓာတ်ပြုမှုအခြေအနေများအောက်တွင် အဆက်မပြတ်လည်ပတ်နေရမည်ဖြစ်သောကြောင့် စက်ပိုင်းဆိုင်ရာလိုအပ်ချက်များသည် အတော်လေးတောင်းဆိုလာနိုင်ပါသည်။

ဓါတ်ပေါင်းဖိုစနစ်များတွင် Graphite ကို အဘယ်ကြောင့် တွင်တွင်ကျယ်ကျယ် အသုံးပြုနေသေးသနည်း။

ယနေ့ခေတ်တွင်ပင်၊ ဂရပ်ဖိုက်သည် ဆီမီးကွန်ဒတ်တာအပူစက်ကွင်းအသုံးချမှုများအတွက် လက်တွေ့အကျဆုံးပစ္စည်းများထဲမှတစ်ခုအဖြစ် ကျန်ရှိနေဆဲဖြစ်သည်။ ၎င်းသည် ပေါ့ပါးပြီး ရှုပ်ထွေးသော ပုံသဏ္ဍာန်များအဖြစ် ပုံဖော်နိုင်ပြီး သတ္တုများစွာ ကျရှုံးသည့် အပူချိန်တွင် တည်ငြိမ်သော ဂုဏ်သတ္တိများကို ထိန်းသိမ်းထားသည်။

ဓာတ်ပေါင်းဖိုထုတ်လုပ်သူများအတွက်၊ နောက်အားသာချက်တစ်ခုမှာ ကျဉ်းမြောင်းသောအခန်းများအတွင်း တပ်ဆင်ထားသော အစိတ်အပိုင်းများအတွက် အရေးကြီးသည့် ဂရပ်ဖိုက်သည် တိကျသောစက်ဖြင့် ကောင်းစွာတုံ့ပြန်နိုင်ခြင်းကြောင့်ဖြစ်သည်။

တစ်ချိန်တည်းမှာပင်၊ ဗလာဖိုက်တာတွင်လည်း ကန့်သတ်ချက်များရှိသည်။ ဓာတ်ပြုခြင်းဆိုင်ရာ ဓာတ်ငွေ့များနှင့် ထပ်ခါတလဲလဲ အပူလည်ပတ်ခြင်းတို့ကို ကာလကြာရှည်စွာ ထိတွေ့မှုအောက်တွင်၊ မျက်နှာပြင်သည် တဖြည်းဖြည်း ပျက်စီးသွားခြင်း သို့မဟုတ် အမှုန်များ ထုတ်ပေးနိုင်သည်။ ထို့ကြောင့်၊ coated graphite တည်ဆောက်ပုံများကို ခေတ်မီ SiC epitaxy စနစ်များတွင် အသုံးများလာပါပြီ။

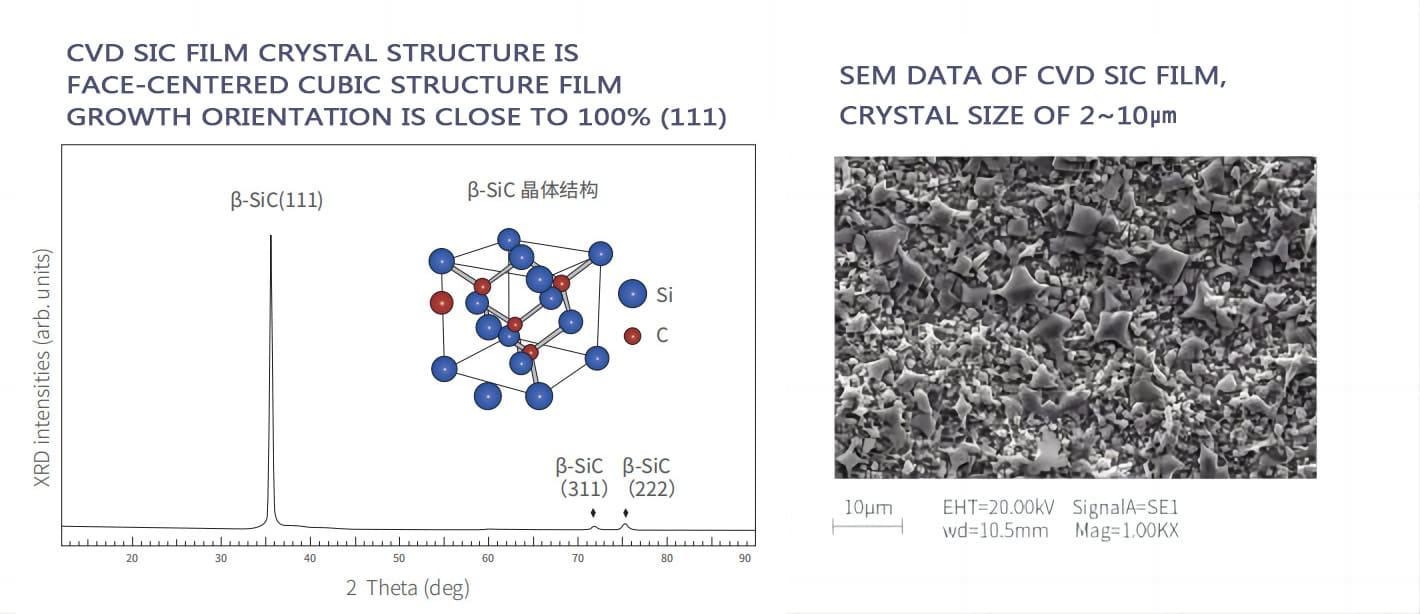

CVD SiC Coating ၏ အခန်းကဏ္ဍ

CVD SiC (Chemical Vapor Deposition Silicon Carbide) coating ကို SiC epitaxy စနစ်များရှိ ဂရပ်ဖိုက်ဓာတ်ပေါင်းဖို အစိတ်အပိုင်းများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

အပေါ်ယံလွှာသည် ဂရပ်ဖိုက်မျက်နှာပြင်ပေါ်ရှိ သိပ်သည်းသောအကာအကွယ်အလွှာကိုဖွဲ့စည်းကာ ပိုမိုကောင်းမွန်စေရန်အတွက် ကူညီပေးသည်-

• သံချေးတက်ခြင်းကိုခံနိုင်ရည်ရှိသည်။
• မျက်နှာပြင် သန့်ရှင်းမှု
• ခံနိုင်ရည်ရှိသည်။
• အပူရှော့စွမ်းဆောင်ရည်
• လုပ်ငန်းစဉ်တည်ငြိမ်မှု

SiC-coated graphite အစိတ်အပိုင်းများကို ယခုတွင် တွေ့ရများသည်မှာ-

• လက်ခံသူများ
• Wafer သယ်ဆောင်သူများ
• ကုန်သည်ကြီးများအသင်း
• ဓာတ်ငွေ့စီးဆင်းမှုအစိတ်အပိုင်းများ
• မွန်းလွဲပိုင်း စည်းဝေးပွဲများ

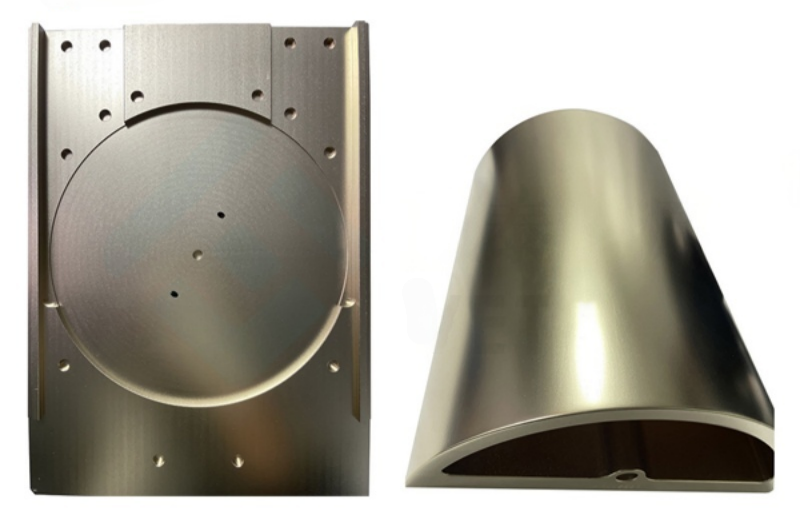

အဘယ်ကြောင့် နောက်ထပ် ကုမ္ပဏီများသည် TaC Coatings ကို လေ့လာနေကြသနည်း။

မကြာသေးမီနှစ်များအတွင်း၊ TaC coating သည် အထူးသဖြင့် အပူချိန်မြင့် SiC လုပ်ငန်းစဉ်များတွင် အဆင့်မြင့် semiconductor thermal field applications များတွင် ပိုမိုအာရုံစိုက်လာခဲ့သည်။

အကြောင်းရင်းတစ်ခုမှာ မျိုးဆက်သစ်သလင်းကျောက်ကြီးထွားမှုစနစ်အချို့သည် သမားရိုးကျ အပေါ်ယံအလွှာပစ္စည်းများသည် ရှည်လျားသောလုပ်ငန်းစဉ်လည်ပတ်မှုတစ်လျှောက်တွင် ပိုမိုအပူနှင့် ဓာတုဗေဒဆိုင်ရာဖိစီးမှုကို ရင်ဆိုင်ရနိုင်သည့် အခြေအနေအောက်တွင် လည်ပတ်နေသောကြောင့်ဖြစ်သည်။

သမားရိုးကျ SiC အပေါ်ယံလွှာများနှင့် နှိုင်းယှဉ်ပါက TaC သည် ယေဘုယျအားဖြင့် အလွန်မြင့်မားသော အပူချိန်တွင် ပိုမိုပြင်းထန်သော ဓာတုတည်ငြိမ်မှုကို ပြသသည်။ ထို့အတွက်ကြောင့် သုတေသီများနှင့် စက်ပစ္စည်းထုတ်လုပ်သူများသည် အနာဂတ်အပူချိန်မြင့်ဓာတ်ပေါင်းဖိုစနစ်များအတွက် ၎င်း၏အလားအလာကို ဆက်လက်အကဲဖြတ်နေပါသည်။

ဓာတ်ပေါင်းဖိုပတ်လည်ရှိ အပူလျှပ်ကာပစ္စည်းများ

တည်ဆောက်ပုံ ဂရပ်ဖိုက် အစိတ်အပိုင်းများအပြင် အပူလျှပ်ကာပစ္စည်းများသည်လည်း ဓာတ်ပေါင်းဖို၏ စွမ်းဆောင်ရည်ကို ပြင်းထန်စွာ လွှမ်းမိုးပါသည်။

Semiconductor စနစ်များကို မကြာခဏအသုံးပြုသည်-

• ပျော့ခွေဖိုက်တာ ခံစားရတယ်။
• တောင့်တင်းဖိုက်တာ ခံစားရတယ်။
• PAN အခြေခံ ကာဗွန်ဖိုက်ဘာကို ခံစားရတယ်။
• ကာဗွန်ပေါင်းစပ် လျှပ်ကာပစ္စည်းများ

ဤပစ္စည်းများသည် အပူဆုံးရှုံးမှုကို လျှော့ချပေးပြီး ရှည်လျားသော ကြီးထွားမှုသံသရာအတွင်း တည်ငြိမ်သော အပူချိန်ဖြန့်ဖြူးမှုကို ထိန်းသိမ်းပေးသည်။

ခေတ်သစ် SiC Epitaxy တွင် ဝယ်လိုအားများလာသည်။

SiC စက်မှုလုပ်ငန်းသည် 200 မီလီမီတာ wafer ပလပ်ဖောင်းများဆီသို့ ရွေ့လျားလာသည်နှင့်အမျှ၊ အတွင်းဓာတ်ပေါင်းဖိုအစိတ်အပိုင်းများသည် အပူတည်ငြိမ်မှု၊ အတိုင်းအတာတိကျမှုနှင့် ညစ်ညမ်းမှုထိန်းချုပ်မှုအတွက် ပိုမိုတင်းကျပ်သောလိုအပ်ချက်များနှင့် ရင်ဆိုင်နေရသည်။

လျှပ်စစ်ကားများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စနစ်များနှင့် ကြိမ်နှုန်းမြင့်ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများ၏ လျင်မြန်စွာဖွံ့ဖြိုးတိုးတက်မှုသည် SiC wafers များအတွက် လိုအပ်ချက်ကို အရှိန်မြှင့်လျက်ရှိသည်။

wafer အရွယ်အစားများသည် 4-လက်မမှ 6လက်မနှင့် 8လက်မပလပ်ဖောင်းများ တိုးလာသည်နှင့်အမျှ ဓာတ်ပေါင်းဖိုအစိတ်အပိုင်းများသည် တင်းကျပ်သောလိုအပ်ချက်များနှင့် ပြည့်မီရပါမည်-

• အတိုင်းအတာ တိကျမှု
• Coating တူညီမှု
• အပူတည်ငြိမ်မှု
• သန့်ရှင်းမှုထိန်းချုပ်မှု
• စက်ပိုင်းဆိုင်ရာ စိတ်ချရမှု

Halfmoon စည်းဝေးပွဲများကဲ့သို့သော အခန်းတွင်း အစိတ်အပိုင်းများကို ပံ့ပိုးပေးသည့်တောင်မှ နည်းပညာအရ တောင်းဆိုလာကြသည်။

နိဂုံး

Halfmoon သည် LPE တုံ့ပြန်မှုခန်းအတွင်းတွင် အတော်လေးရိုးရှင်းသော ဂရပ်ဖိုက်ဖွဲ့စည်းပုံဖြစ်နိုင်သော်လည်း ၎င်းသည် အပူတည်ငြိမ်မှု၊ ဓာတ်ငွေ့စီးဆင်းမှုညှိနှိုင်းမှုနှင့် စက်ပိုင်းဆိုင်ရာ ပံ့ပိုးမှုအပါအဝင် ဓာတ်ပေါင်းဖိုလည်ပတ်မှု၏ အရေးကြီးသောကဏ္ဍများကို ပံ့ပိုးပေးပါသည်။

၎င်း၏ဆင့်ကဲဖြစ်စဉ်သည် ဆီမီးကွန်ဒတ်တာထုတ်လုပ်မှုတွင် ပိုမိုကျယ်ပြန့်သော လမ်းကြောင်းများကိုလည်း ထင်ဟပ်စေသည်- အပူချိန်မြင့်မားမှု၊ သန့်စင်မှုလုပ်ငန်းစဉ်များ၊ ပိုကြီးသော wafers နှင့် ပိုမိုအဆင့်မြင့်သော ပစ္စည်းအင်ဂျင်နီယာများ။

SiC epitaxy နည်းပညာ ဆက်လက်ဖွံ့ဖြိုးလာသည်နှင့်အမျှ ဓာတ်ပေါင်းဖို အစိတ်အပိုင်းများနှင့် အကာအရံနည်းပညာများသည် ပို၍ပင် အထူးပြုပြီး စွမ်းဆောင်ရည်ကို မောင်းနှင်လာမည်ဖြစ်ပါသည်။
