SiC ကြီးထွားမှုတွင် မမြင်နိုင်သော ပုလင်းလည်ပင်း- 7N Bulk CVD SiC ကုန်ကြမ်းသည် ရိုးရာအမှုန့်ကို အဘယ်ကြောင့် အစားထိုးသနည်း။

Silicon Carbide (SiC) တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၏ကမ္ဘာတွင်၊ အလင်းအများစုသည် 8 လက်မအရွယ် epitaxial ဓာတ်ပေါင်းဖိုများ သို့မဟုတ် wafer polishing ၏ရှုပ်ထွေးရှုပ်ထွေးမှုများအပေါ်တွင် မီးမောင်းထိုးပြသည်။ သို့သော်၊ ကျွန်ုပ်တို့သည် ထောက်ပံ့ရေးကွင်းဆက်ကို အစဦးပိုင်းတွင် ခြေရာခံမိပါက—ရုပ်ပိုင်းဆိုင်ရာ အငွေ့ပျံပို့ဆောင်ရေး (PVT) မီးဖိုအတွင်း—အခြေခံ “ပစ္စည်းတော်လှန်ရေး” သည် တိတ်တဆိတ် ဖြစ်ပွားနေပါသည်။

နှစ်အတော်ကြာအောင် ပေါင်းစပ်ထုတ်လုပ်ထားသော SiC အမှုန့်သည် စက်ရုံအလုပ်ရုံဖြစ်သည်။ သို့သော် အထွက်နှုန်း မြင့်မားမှုနှင့် ပိုထူသော သလင်းကျောက် ဘူးသီးများသည် စွဲမြဲလုနီးပါး ဖြစ်လာသည်နှင့်အမျှ ရိုးရာအမှုန့်များ၏ ရုပ်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များသည် ဖောက်ထွက်သည့်မှတ်တိုင်သို့ ရောက်ရှိနေပါသည်။ ဒါက ဘာကြောင့်လဲ။7N Bulk CVD SiC ကုန်ကြမ်းအစွန်အဖျားမှ နည်းပညာဆိုင်ရာ ဆွေးနွေးမှုများ၏ဗဟိုသို့ ပြောင်းရွှေ့ခဲ့သည်။

အပိုနှစ်ခု "Nines" က ဘာကို ဆိုလိုတာလဲ။
ဆီမီးကွန်ဒတ်တာပစ္စည်းများတွင်၊ 5N (99.999%) မှ 7N (99.99999%) သို့ ခုန်တက်ခြင်းသည် အသေးစား ကိန်းဂဏန်းဆိုင်ရာ လှည့်ကွက်တစ်ခုကဲ့သို့ ထင်ရသော်လည်း အနုမြူအဆင့်တွင်၊ ၎င်းသည် စုစုပေါင်းဂိမ်းပြောင်းလဲမှုဖြစ်သည်။

သမားရိုးကျအမှုန့်များသည် ပေါင်းစပ်စဉ်အတွင်း ထည့်သွင်းထားသော သတ္တုအညစ်အကြေးများနှင့် ရုန်းကန်ရလေ့ရှိသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ Chemical Vapor Deposition (CVD) မှတစ်ဆင့် ထုတ်လုပ်သော ပစ္စည်းအစုလိုက်သည် ညစ်ညမ်းမှုပါဝင်နှုန်းကို အစိတ်အပိုင်း-တစ်ဘီလီယံ (ppb) အဆင့်အထိ တွန်းပို့နိုင်သည်။ High-Purity Semi-Insulating (HPSI) crystals များကြီးထွားလာသူများအတွက်၊ ဤသန့်စင်မှုအဆင့်သည် အနတ္တမက်ထရစ်တစ်ခုမျှသာမဟုတ်—၎င်းသည် မရှိမဖြစ်လိုအပ်ပါသည်။ အလွန်နိမ့်သော နိုက်ထရိုဂျင် (N) ပါဝင်မှုသည် RF အသုံးချမှုများအတွက် လိုအပ်သော မြင့်မားသော ခံနိုင်ရည်အား ထိန်းသိမ်းနိုင်မှု ရှိမရှိကို ဆုံးဖြတ်သည့် အဓိကအချက်ဖြစ်သည်။

"ကာဗွန်ဖုန်မှုန့်" ညစ်ညမ်းမှုကို ဖြေရှင်းခြင်း- အရည်ကြည်ချို့ယွင်းချက်များအတွက် ရုပ်ပိုင်းဆိုင်ရာ ပြုပြင်မှု

"ကာဗွန်ပါဝင်မှုများ" သည် အဆုံးစွန်သော အိပ်မက်ဆိုးများဖြစ်ကြောင်း ကြည်လင်ကြီးထွားသည့် မီးဖိုအနီးတွင် အချိန်ကုန်ဆုံးဖူးသူတိုင်း သိပါသည်။

အမှုန့်ကို အရင်းအမြစ်အဖြစ် အသုံးပြုသောအခါ၊ အပူချိန် 2000°C ထက်ကျော်လွန်ပါက အမှုန်အမွှားများကို ဂရပ်ဖစ်တီ သို့မဟုတ် ပြိုကျစေတတ်သည်။ ဤသေးငယ်သော၊ ကျောက်ချရပ်နားထားသော "ကာဗွန်ဖုန်မှုန့်" အမှုန်များသည် ဓာတ်ငွေ့ရေစီးကြောင်းများဖြင့် သယ်ဆောင်နိုင်ပြီး ပုံဆောင်ခဲကြီးထွားမှုမျက်နှာပြင်ပေါ် တိုက်ရိုက်ဆင်းသက်နိုင်ပြီး wafer တစ်ခုလုံးကို ထိထိရောက်ရောက် ဖယ်ရှားပစ်နိုင်သည့် ကွဲလွဲမှုများ သို့မဟုတ် ပါဝင်မှုများ ဖန်တီးနိုင်သည်။

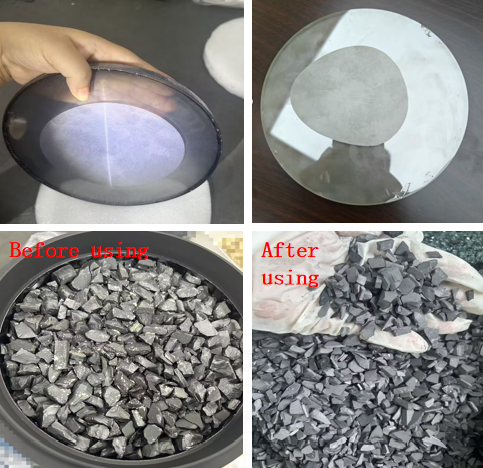

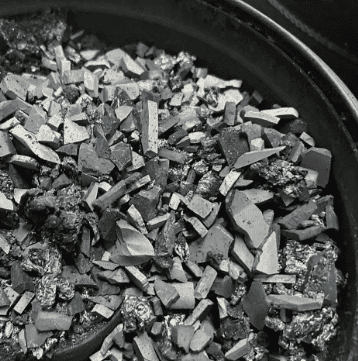

CVD-SiC အစုလိုက် ပစ္စည်းသည် ကွဲပြားစွာ လုပ်ဆောင်သည်။ ၎င်း၏သိပ်သည်းဆသည် သီအိုရီအရနီးပါးဖြစ်ပြီး၊ ဆိုလိုသည်မှာ ၎င်းသည် သဲစုပုံထက် အရည်ပျော်သော ရေခဲတုံးတစ်ခုနှင့် ပိုတူသည်။ ၎င်းသည် မျက်နှာပြင်မှ ဖုန်မှုန့်များကို ရုပ်ပိုင်းဆိုင်ရာအရ ဖြတ်တောက်ကာ မျက်နှာပြင်မှ ညီညီညွှတ်လွင့်စေသည်။ ဤ "သန့်ရှင်းသောတိုးတက်မှု" ပတ်ဝန်းကျင်သည် ကြီးမားသောအချင်း 8 လက်မရှိသော သလင်းကျောက်များ၏ အထွက်နှုန်းကို တွန်းအားပေးရန်အတွက် လိုအပ်သော အခြေခံတည်ငြိမ်မှုကို ပံ့ပိုးပေးပါသည်။

Kinetics- 0.8 mm/h Speed ​​Limit ကို ချိုးဖျက်ခြင်း။

ကြီးထွားနှုန်းသည် SiC ကုန်ထုတ်စွမ်းအား၏ "Achilles' heel" ဖြစ်သည်။ သမားရိုးကျ စနစ်ထည့်သွင်းမှုများတွင် နှုန်းထားများသည် 0.3 မှ 0.8mm/h အကြားတွင် ရွေ့လျားလေ့ရှိပြီး ကြီးထွားမှုသံသရာသည် တစ်ပတ် သို့မဟုတ် ထို့ထက်ပို၍ ကြာရှည်စေသည်။

အစုလိုက်အပြုံလိုက် ပစ္စည်းသို့ပြောင်းခြင်းသည် အဘယ်ကြောင့် ဤနှုန်းထားများကို 1.46mm/h သို့ တွန်းပို့နိုင်သနည်း။ ၎င်းသည် အပူစက်ကွင်းအတွင်း အစုလိုက်အပြုံလိုက် ကူးပြောင်းမှုထိရောက်မှုအပေါ် သက်ရောက်သည်။

1. အကောင်းဆုံးထုပ်ပိုးမှုသိပ်သည်းဆ-ထုထည်အတွင်းရှိ ပစ္စည်းအများအပြား၏ ဖွဲ့စည်းပုံသည် ပိုမိုတည်ငြိမ်ပြီး မတ်စောက်သော အပူချိန် gradient ကို ထိန်းသိမ်းရန် ကူညီပေးသည်။ အခြေခံ သာမိုဒိုင်းနမစ်များက ကျွန်ုပ်တို့အား ပိုကြီးသော gradient သည် ဓာတ်ငွေ့အဆင့် ပို့ဆောင်မှုအတွက် ပိုမိုအားကောင်းသော မောင်းနှင်အားကို ပေးဆောင်သည်ဟု ကျွန်ုပ်တို့ကို ပြောပြသည်။

2. Stoichiometric Balance-အစုလိုက်အပြုံလိုက်အရာများသည် ကြီးထွားမှုအစတွင် "Si-rich" ဖြစ်ခြင်း၏ အဖြစ်များသော ခေါင်းကိုက်ခြင်းကို ပြေလျော့စေပြီး အဆုံးအထိ "C-rich" ၏ ဘုံခေါင်းကိုက်မှုကို ပြေလျော့စေပါသည်။

ဤမွေးရာပါ တည်ငြိမ်မှုသည် ပုံဆောင်ခဲများကို ပုံမှန်ဖွဲ့စည်းပုံဆိုင်ရာ အရည်အသွေးနှင့် အပေးအယူမရှိဘဲ ပိုမိုထူထပ်စေပြီး ပိုမိုမြန်ဆန်စေသည်။

နိဂုံး- ၈လက်မခေတ်အတွက် ရှောင်လွှဲ၍မရနိုင်ပါ။

စက်မှုလုပ်ငန်းသည် 8-လက်မ ထုတ်လုပ်မှုဆီသို့ အပြည့်အ၀ လှည့်နေသည်နှင့်အမျှ အမှားအတွက် အနားသတ်သည် ပျောက်ကွယ်သွားခဲ့သည်။ သန့်စင်မြင့်မားသော အစုလိုက်အပြုံလိုက်ပစ္စည်းများသို့ ကူးပြောင်းခြင်းသည် "စမ်းသပ်အဆင့်မြှင့်ခြင်း" မျှသာမဟုတ်တော့ပေ—၎င်းသည် အထွက်နှုန်းမြင့်မားပြီး အရည်အသွေးမြင့်ရလဒ်များကို ရှာဖွေနေသည့် ထုတ်လုပ်သူများအတွက် ယုတ္တိတန်သောဆင့်ကဲဖြစ်စဉ်ဖြစ်သည်။

အမှုန့်မှ အစုလိုက်သို့ ရွှေ့ခြင်းသည် ပုံသဏ္ဍာန်ပြောင်းလဲမှုတစ်ခုမျှသာဖြစ်သည်။ ၎င်းသည် အောက်ခြေမှ PVT လုပ်ငန်းစဉ်၏ အခြေခံပြန်လည်တည်ဆောက်မှုဖြစ်သည်။
