မြင့်မားသောသန့်ရှင်းမှု Quartz Ech Ring
  • မြင့်မားသောသန့်ရှင်းမှု Quartz Ech Ringမြင့်မားသောသန့်ရှင်းမှု Quartz Ech Ring

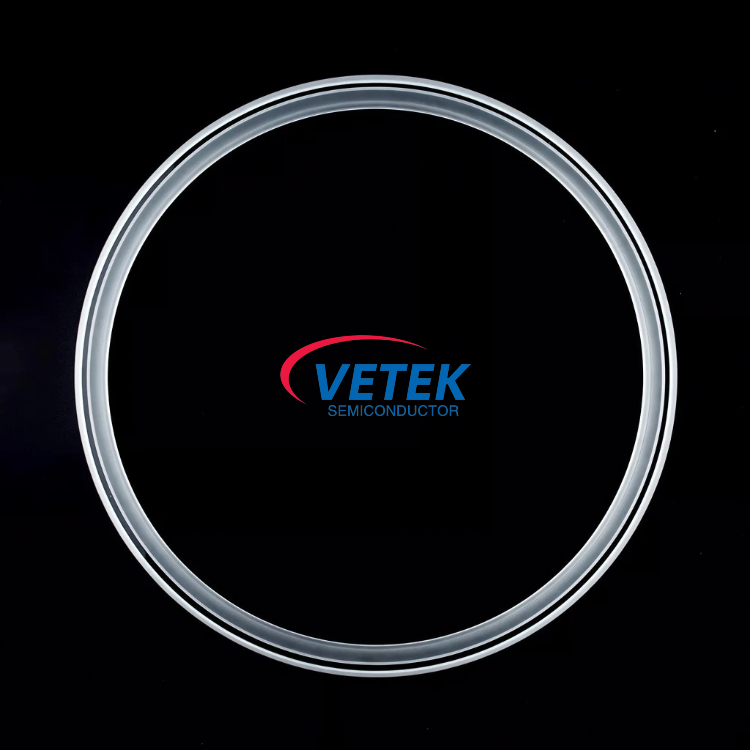

မြင့်မားသောသန့်ရှင်းမှု Quartz Ech Ring

ပလာစမာသိပ်သည်းဆ၊ ဓာတ်ငွေ့စီးဆင်းမှုနှင့် လျှပ်စစ်စက်ကွင်းဖြန့်ဖြူးမှုကို တည်ငြိမ်စေရန်အတွက် ခြောက်သွေ့သောပလာစမာအုတ်ခွက်များသည် wafer ပတ်၀န်းကျင်တွင် တိကျသောနယ်နိမိတ်ထိန်းချုပ်မှုကို အားကိုးသည်။ VeTek Semiconductor High Purity Quartz Etch Rings များသည် dehydroxylated fused quartz မှပြုလုပ်ထားသော semiconductor-grade chamber အစိတ်အပိုင်းများဖြစ်သည်။ ၎င်းတို့သည် wafer အစွန်းရှိ လုပ်ငန်းစဉ်ဇုန်ကို သတ်မှတ်ပေးသည်၊ ပလာစမာကို ကန့်သတ်ရန်၊ ချောမွေ့သောဓာတ်ငွေ့စီးဆင်းမှုကို ကူညီပေးပြီး 2-12 လက်မစီလီကွန်၊ SiC၊ GaN နှင့် နီလာ wafers များတစ်လျှောက် တူညီသော etch rate နှင့် သန့်စင်သော ပရိုဖိုင်များကို ပံ့ပိုးပေးသည့် wafer အစွန်အဖျားကို ကာကွယ်ပေးသည်။

1.အဓိကအင်္ဂါရပ်များနှင့် အားသာချက်များ

SiO₂ ≥ 99.999% ပါရှိသော တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအဆင့် dehydroxylated fused quartz နှင့် တင်းကျပ်စွာ ထိန်းချုပ်ထားသော သတ္တုအညစ်အကြေးများ

1200°C အနီးတွင် 1100°C အထိ တည်ငြိမ်သော ဆက်တိုက်လုပ်ဆောင်မှု

ဖလိုရင်း- နှင့် ကလိုရင်းအခြေခံ သတ္တုစပ်ဓာတုဗေဒ နှင့် စွမ်းအင်မြင့် ပလာစမာ ထိတွေ့မှုကို ပြင်းထန်စွာ ခံနိုင်ရည်ရှိသည်။

ထပ်ခါတလဲလဲ အခန်းတွင်း အပူချိန် လည်ပတ်မှုအောက်တွင် အပူပိုင်းချဲ့ထွင်မှု နည်းပါးပြီး ကောင်းသော အပူ-ရှော့ခ် စွမ်းဆောင်ရည်

အခန်း၏ အောက်ခံဖိအားနှင့် ဓာတ်ငွေ့ဖွဲ့စည်းမှုဖြစ်စဉ်ကို ကာကွယ်ရန် ဖုန်စုပ်စုပ်ထုတ်မှု နည်းပါးသည်။

အခန်းတွင်း အံဝင်ခွင်ကျနှင့် ပလာစမာနယ်နိမိတ်အဓိပ္ပါယ်အတွက် ပွတ်တိုက်ထိတွေ့မျက်နှာပြင်များဖြင့် မိုက်ခရိုအဆင့် အတိုင်းအတာထိန်းချုပ်မှု

ပြင်ဆင်သတ်မှတ်နိုင်သော ဒီဇိုင်းများ- ပြားချပ်ချပ်ချပ်များ၊ အဆင့်လိုက် ထွင်းထုထားသော လက်စွပ်များ၊ နေရာချထားခြင်း/ထိန်းသိမ်းထားသော လက်စွပ်များနှင့် အကြီးစား etch tool ပလပ်ဖောင်းများအတွက် စိတ်ကြိုက်ပရိုဖိုင်များ အပြည့်အစုံ

2.ရိုးရိုးအပလီကေးရှင်းများ

High Purity Quartz Etch Rings ကို ခြောက်သွေ့သော ပလာစမာ etch လုပ်ငန်းစဉ် အခန်းများတွင် အသုံးပြုသည်-

လော့ဂျစ်နှင့် မန်မိုရီ ကိရိယာ ပလာစမာ မှတ်သားမှု အဆင့်များ

SiC နှင့် GaN ပါဝါ-စက်ပစ္စည်း etch လုပ်ငန်းစဉ်များ

High-aspect-ratio ဖွဲ့စည်းပုံ etch

Optical နှင့် compound- semiconductor substrate plasma processing

အဆင့်မြင့် ထုပ်ပိုးမှု ပလာစမာ အက်ဆစ်နှင့် ဆက်စပ် သန့်ရှင်းရေး အဆင့်များ

RIE/ICP ဓာတ်ခွဲခန်းနှင့် ထုတ်လုပ်ရေး etch tools များ

3.အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ပစ္စည်း- semiconductor-grade dehydroxylated fused quartz၊ SiO₂ ≥ 99.999%

Wafer လိုက်ဖက်မှု- 2/4/6/8/12 လက်မ ဆီလီကွန်၊ SiC၊ GaN နှင့် နီလာ

လည်ပတ်အပူချိန် −20°C မှ 1100°C ဆက်တိုက်; ရေတို အမြင့်ဆုံး 1200°C ခန့်

အဓိကလုပ်ဆောင်ချက်များ- ပလာစမာအစွန်းများကို ကန့်သတ်ခြင်း၊ ဓာတ်ငွေ့စီးဆင်းမှုလမ်းညွှန်မှု၊ အစွန်းများကို အကာအကွယ်ပေးခြင်းနှင့် အခန်းတွင်း အထီးကျန်ခြင်း

စက်အရည်အသွေး- မိုက်ခရိုနအဆင့် ခံနိုင်ရည်ရှိမှု၊ ပွတ်တိုက်ထားသော မျက်နှာပြင်များ၊ ထိန်းချုပ်ထားသော အစွန်းများနှင့် သန့်ရှင်းသော အပြီးသတ်မှု

ဖွဲ့စည်းပုံရွေးချယ်စရာများ- ပြားချပ်ချပ်ကွင်း၊ အဆင့်လိုက် ထွင်းထုထားသော လက်စွပ်၊ တည်နေရာ/ထိန်းသိမ်းသည့် လက်စွပ်နှင့် စိတ်ကြိုက် ဂျီသြမေတြီများ

စိတ်ကြိုက်ပြင်ဆင်ခြင်း- အပြင်/အတွင်းအချင်း၊ အထူ၊ ခြေလှမ်းအမြင့်၊ အင်္ဂါရပ်များတည်နေရာရှာဖွေခြင်း၊ chamfers နှင့် ပုံတစ်ပုံချင်းစီအတွက် အင်တာဖေ့စ်အသေးစိတ်များ

4.VeTek High Purity Quartz Ech Rings ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

VeTek Semiconductor သည် etch နှင့် အပူပေးကိရိယာများအတွက် process-critical quartz hardware ကို ထောက်ပံ့ပေးသည်။ ထုထည်လက်စွပ်များအတွက်၊ အာရုံစိုက်သည်မှာ-

ခေတ်မီခြောက်သွေ့သော သတ္တုစပ်ပတ်ဝန်းကျင်နှင့် လိုက်ဖက်သော မျက်နှာပြင်သန့်ရှင်းမှုနှင့် ပစ္စည်းသန့်ရှင်းမှု

တည်ငြိမ်သော ပလာစမာနယ်နိမိတ်ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည့် အတိုင်းအတာ တိကျမှုနှင့် ထပ်တလဲလဲနိုင်သော အခန်းကို အံဝင်ခွင်ကျဖြစ်စေသည်။

OEM ပုံစံ အစားထိုးခြင်းနှင့် စိတ်ကြိုက်အခန်းကြားခံများအတွက် ဒီဇိုင်းပြောင်းလွယ်ပြင်လွယ်

wafer carriers များ၊ မီးဖိုပြွန်များ၊ လှေများနှင့် ဆက်စပ် လုပ်ငန်းစဉ် အစိတ်အပိုင်းများ ပါ၀င်သည့် ပြီးပြည့်စုံသော Quartz အစိတ်အပိုင်း အပိုင်းအခြား

မြင့်မားသောသန့်စင်မှု၊ ပလာစမာကြာရှည်ခံမှုနှင့် တင်းကျပ်သောဂျီသြမေတြီထိန်းချုပ်မှုတို့ကို ပေါင်းစပ်ခြင်းဖြင့်၊ VeTek မြင့်မားသောသန့်ရှင်းမှု Quartz Etch Rings သည် wafer etch တစ်ပြေးညီညီညွှတ်မှုကိုတိုးတက်စေကာ၊ အစွန်းနှင့်ဆက်စပ်သောချို့ယွင်းချက်များကိုလျှော့ချရန်နှင့် ခြောက်သွေ့သောပလာစမာတူးလ်တူးလ်များတွင် ပိုမိုတည်ငြိမ်သောထုတ်လုပ်မှုသံသရာများကို ပံ့ပိုးပေးပါသည်။

Hot Tags: မြင့်မားသောသန့်ရှင်းစင်ကြယ်သော quartz etch ring, quartz etch ring, quartz focus ring, semiconductor etch ring, plasma etch quartz ring, RIE ICP etch chamber quartz, VeTek Semiconductor, semiconductor quartz အစိတ်အပိုင်းများ
