စက်မှု	တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်း၊ အဆင့်မြင့်ကြွေထည်ပစ္စည်းများ၊ တတိယမျိုးဆက် ဆီမီးကွန်ဒတ်တာပစ္စည်းများ
လုပ်ငန်းစဉ်	Water Jet Guided Laser (WJGL) one-pass-hole machining
ဖြေရှင်းချက်	Φ0.15mm တိကျသောမိုက်ခရိုတွင်းများပါရှိသော စိတ်ကြိုက် 35mm × 2mm SiC အလွှာ
ဝန်ဆောင်မှုများ	နည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှု၊ လုပ်ငန်းစဉ်ဖွံ့ဖြိုးတိုးတက်မှု၊ စစ်ဆေးရေးအစီရင်ခံစာများ၊ စိတ်ကြိုက် coating & machining
ရလဒ်များ	• SEM မှ အတည်ပြုထားသော အပေါက်မှ ဝင်ပေါက်မှ ထွက်ပေါက်အထိ တူညီသောအပေါက် • တိုင်းတာနိုင်သော အချွန်အတက်မရှိ၊ အချိုးအစား 2 မီလီမီတာအထူအတွက်သင့်လျော်သည်။ • အပူဒဏ်ခံရပ်ဝန်း အနည်းငယ်မျှသာရှိပြီး ခဲ-ကြွပ်ဆတ်သော SiC တွင် ပွန်းပဲ့ခြင်းမရှိပါ။ • ဆင့်ပွား-ဘက်ထရီပစ္စည်း ဖွံ့ဖြိုးတိုးတက်မှုအတွက် အောင်မြင်စွာ ပေးပို့ခြင်းနှင့် ဝယ်ယူသူလက်ခံခြင်း။

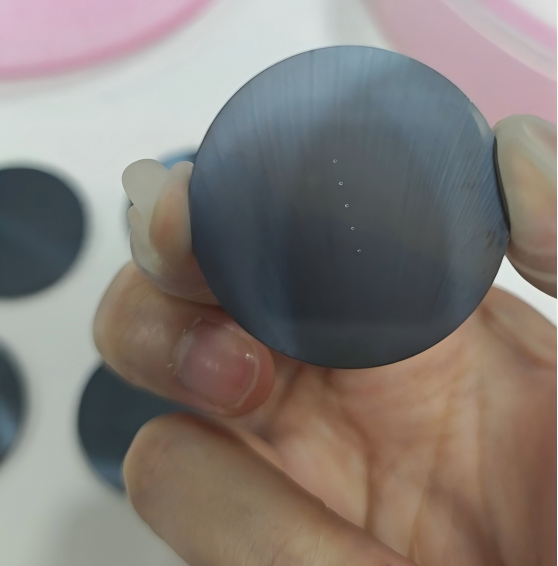

ပုံ 1: ရေလမ်းညွန် လေဆာမိုက်ခရိုအပေါက်စက်ဖြင့် ပြုပြင်ပြီးနောက် 35mm × 2mm SiC အလွှာ၏ ထုတ်ကုန်ဓာတ်ပုံ

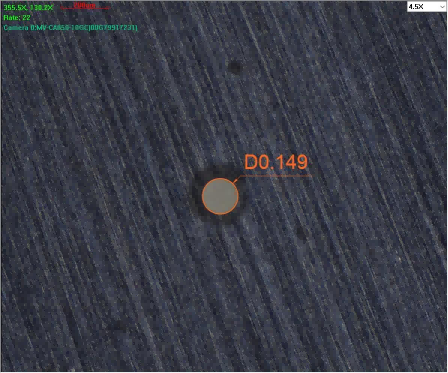

ပုံ2：SiC အလွှာရှိ Φ0.15mm အပေါက်တွင် ရေလမ်းညွန်လေဆာဖြင့် ပြုလုပ်ထားသော VeTek ရေလမ်းပြလေဆာ SEM ပုံ

VeTek Semiconductor ၏ ရေလမ်းညွန်လေဆာ (WJGL) နည်းပညာသည် ထူထဲသော ဆီလီကွန်ကာဗိုက် (SiC) အလွှာများတွင် ပါးလွှာသော မိုက်ခရိုအပေါက်ကို တစ်ကြိမ်သာ ဖြတ်၍ သွယ်တန်းသော မိုက်ခရို-အပေါက်ကို ပြုပြင်နိုင်စေပါသည်။ မကြာသေးမီက ပရောဂျက်တစ်ခုတွင် Φ0.15 မီလီမီတာ အပေါက်များမှတဆင့် 35 မီလီမီတာ အချင်း × 2 မီလီမီတာ အထူ N-type 4H-SiC အလွှာများကို အောင်မြင်စွာ လုပ်ဆောင်နိုင်ခဲ့သည်။ SEM စစ်ဆေးခြင်းသည် အဝင်ပေါက်မှ ထွက်ပေါက်အထိ တူညီသော တူညီသော အပေါက်နံရံများကို စစ်ဆေးပြီး တင်းကြပ်သော ဆီမီးကွန်ဒတ်တာအဆင့် သတ်မှတ်ချက်များနှင့် ကိုက်ညီပါသည်။

1. Water-guided Laser သည် Taper-Free SiC Holes များကို မည်သို့အောင်မြင်နိုင်သနည်း။

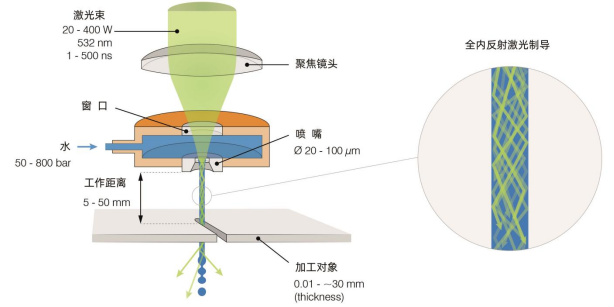

ပုံ၃-ရေလမ်းညွှန်လေဆာ၏မူလ- ဖိအားမြင့် ရေမိုက်ခရိုဂျက် (water optical fiber) ဖြင့်ချုပ်ထားသော လေဆာစွမ်းအင်

တည်ငြိမ်သော မိုက်ခရိုဂျက်တာတစ်ခု ဖွဲ့စည်းရန် တိကျသော နော်ဇယ် (30-120 µm အချင်း) ဖိအားမြင့်ရေကို တွန်းအားပေးသည်။ အာရုံစူးစိုက်ထားသော 532 nm လေဆာကို မှန်ပြတင်းပေါက်မှတဆင့် ဤဂျက်လေယာဉ်တွင် ပေါင်းစပ်ထားသည်။ ရေကော်လံအတွင်း ရောက်သွားသည်နှင့်၊ လေဆာသည် စုစုပေါင်းအတွင်းပိုင်း ရောင်ပြန်ဟပ်မှုဖြင့် ချုပ်နှောင်ထားပြီး စွမ်းအင်-သိပ်သည်းဆမြင့်သော “water optical fiber” အဖြစ် လည်ပတ်သည်။ microjet သည် workpiece ကို ထိတွေ့သောအခါ၊ လေဆာသည် ဆက်တိုက်ရေစီးကြောင်းသည် ဖြတ်တောက်ခြင်းဇုန်ကို အေးစေပြီး အမှိုက်သရိုက်များကို ဖယ်ရှားပေးချိန်တွင် လေဆာသည် ပစ္စည်းကို ချေဖျက်ပေးပါသည်။

လမ်းပြကြားခံသည် စဉ်ဆက်မပြတ်အချင်းရှိသော ဆလင်ဒါကော်လံတစ်ခုဖြစ်သောကြောင့် ထွက်ပေါ်လာသောလေဆာစွမ်းအင်သည် ဆယ်ဂဏန်းမီလီမီတာများစွာရှိသော အလုပ်အကွာအဝေးတွင် အပြိုင်ရှိနေပါသည်။ ထို့ကြောင့်၊ ဖြတ်ထားသောနံရံသည် 2 မီလီမီတာ (နှင့် 60 မီလီမီတာ) အထူ SiC ပေါ်တွင်ပင် ဒေါင်လိုက်တည်ရှိနေကာ အာရုံခြေရာခံခြင်းအတွက် မလိုအပ်ဘဲ နေရာလွတ် လေဆာတူးဖော်ခြင်းတွင် ပေါ်လာသည့် ပါးလွှာခြင်းကို တားဆီးကာကွယ်ပေးသည်။

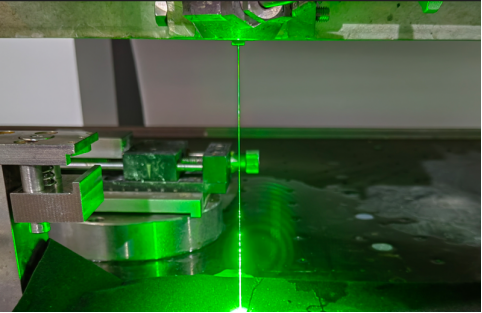

ပုံ 4- ရေလမ်းညွန်လေဆာ လုပ်ဆောင်မှုမြင်ကွင်း၏ တကယ့်ဓာတ်ပုံ

Hard-ကြွပ်ဆတ်သောပစ္စည်းများအတွက် အဓိက အားသာချက်များ

• အထူ 60 မီလီမီတာအထိ အာရုံစိုက်ချိန်ညှိမှု မလိုအပ်ပါ။

• သုည သို့မဟုတ် သုညအနီး သွယ်ဆက်ခြင်း (10–20 µm အဝင်-အထွက် ကွာခြားချက်)

• စဉ်ဆက်မပြတ် အအေးပေးခြင်းသည် အပူဖိစီးမှုနှင့် အစွန်းအထင်းများကို လျှော့ချပေးသည်။

• ဂျက်လေယာဉ်ဖြတ်ပိုင်းဖြတ်ပိုင်းတစ်လျှောက် တူညီသောစွမ်းအင်ဖြန့်ဖြူးမှုသည် မျက်နှာပြင်ကြမ်းတမ်းမှုကို လျော့နည်းစေသည် (Ra 0.3-1 µm)

• Kerf အကျယ်သည် 50 µm အထိ ကျဉ်းပြီး စျေးကြီးသော SiC တွင် ပစ္စည်းဆုံးရှုံးမှုကို နည်းပါးစေသည်။

2. Semiconductor Ceramic Processing တွင် Water-Guided Laser ၏ အားသာချက်များ

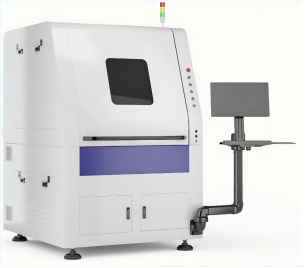

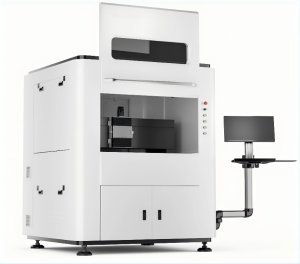

ပုံ5. VeTek ရေလမ်းညွန် လေဆာကိရိယာ (WL စီးရီး)

2 မီလီမီတာ SiC ရှိ Φ0.15 မီလီမီတာ အပေါက်များကို သမားရိုးကျ စက်ပိုင်းဆိုင်ရာ တူးဖော်ခြင်းသည် ကိရိယာ ကျိုးကြေခြင်း၊ အစွန်းကျိုးခြင်းနှင့် တိုးတက်သော အချင်း ကွဲပြားခြင်းတို့ကို မကြာခဏ ကြုံတွေ့ရသည်။ ထိတွေ့မှုမရှိသောနေရာလွတ် လေဆာတူးဖော်ခြင်းသည် အပူဒဏ်ခံဇုန်များကို ထုတ်ပေးသည်၊ ပြန်ထုတ်သည့်အလွှာများနှင့် သိသာထင်ရှားသော ပါးလွှာသည်။ ရေလမ်းညွန်လေဆာသည် ကန့်သတ်ချက်နှစ်ခုလုံးကို ကျော်လွှားသည်-

1. အပေါက်ဖောက်နိုင်မှု- နှစ်ထပ်လုပ်ဆောင်ခြင်း၏ ချိန်ညှိမှုအမှားများကို ဖယ်ရှားပေးသည်။

2. မြင့်မားသောအချိုးအစား- 30:1 ထက်ပိုသော အချိုးများကို ပုံမှန်ရရှိသည်။

3. အလွန်နိမ့်သောစက်မှုစွမ်းအား- water jet force သည် ~1 N သာရှိပြီး အလွန်ပါးလွှာသော သို့မဟုတ် ပျက်စီးလွယ်သော wafers များကို ဘေးကင်းစွာ စီမံဆောင်ရွက်ပေးနိုင်စေပါသည်။

4. သန့်ရှင်းပြီး အညစ်အကြေးကင်းသော မျက်နှာပြင်များ- ဆက်တိုက်ဆေးကြောခြင်းသည် အမှိုက်များကို ဖယ်ရှားပေးပြီး ပြန်လည်နေရာယူခြင်းကို တားဆီးပေးသည်။

3. SiC ရှိ High-Aspect-Ratio Microholes အတွက် ရေလမ်းညွှန်လေဆာ အပလီကေးရှင်းများ

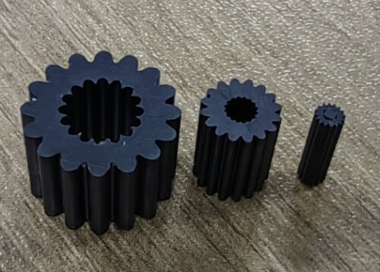

ပုံ6. ရေလမ်းညွှန်လေဆာဖြင့် ပြုလုပ်ထားသော တိကျသော ကြွေထည်အစိတ်အပိုင်းများ

ပုံမှန်စွမ်းဆောင်ရည်များ ပါဝင်သည်-

• လုပ်ငန်းစဉ်အထူအကွာအဝေး- 0.05-60 မီလီမီတာ (SiC၊ ဘိုရွန်ကာဗိုက်ကြွေထည်များ)

• အနိမ့်ဆုံး အလင်းဝင်ပေါက်- 0.1 မီလီမီတာ (အထူပေါ် မူတည်)

• အတိုင်းအတာ တိကျမှု- ±0.01 မီလီမီတာ

• မျက်နှာပြင် ကြမ်းတမ်းမှု- 0.3-1 µm

• ပစ္စည်းပလပ်ဖောင်းများ- WL-DCS200 (200 × 240 မီလီမီတာ အလုပ်ဧရိယာ၊ 50–60 W) နှင့် WL-LCS500 (500 × 500 မီလီမီတာ၊ 100–200 W)

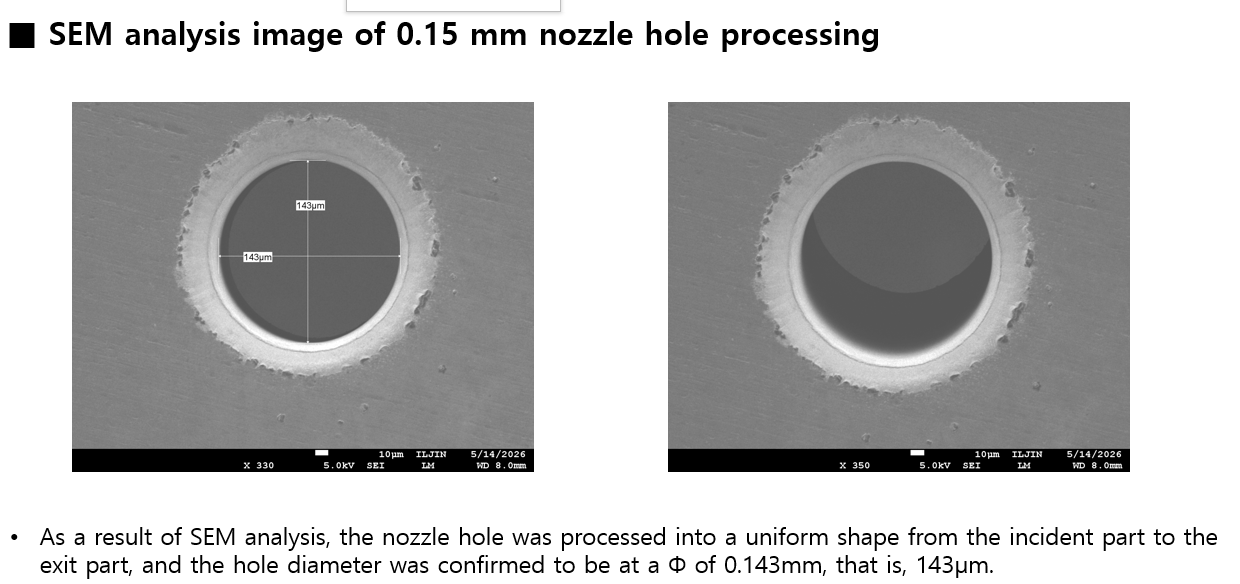

ပုံ7.Customer SEM သည် ယူနီဖောင်း Φ0.15mm ဖောက်-အပေါက် 2mm SiC အလွှာရှိ အဝင်မှ ထွက်ပေါက်အထိ၊

ပရောဂျက်အထောက်အထား- 2 မီလီမီတာ SiC ရှိ Φ0.15 မီလီမီတာ အပေါက်

ကိုရီးယားနည်းပညာလုပ်ဖော်ကိုင်ဖက်တစ်ဦးနှင့်ပူးပေါင်း၍ VeTek သည် တိကျသော Φ0.15 မီလီမီတာ အပေါက်တစ်ခုစီပါရှိသော အထူ 2 မီလီမီတာ အထူ N-type 4H-SiC အလွှာငါးခုကို ပေးပို့ခဲ့သည်။ သုံးစွဲသူမှပြုလုပ်သော SEM ခွဲခြမ်းစိတ်ဖြာမှုတွင် နော်ဇယ်အပေါက်သည် လေဆာဝင်ပေါက်ဘေးမှ ထွက်ပေါက်ဘက်သို့ တူညီသော ဆလင်ဒါပုံသဏ္ဍာန်ကို ထိန်းသိမ်းထားကြောင်း အတည်ပြုခဲ့သည်။ မျိုးဆက်သစ် လီသီယမ်-အိုင်းယွန်းဘက်ထရီများအတွက် ဆီလီကွန်-အလွိုင်း anode ပစ္စည်းဖွံ့ဖြိုးတိုးတက်မှုတွင် အကဲဖြတ်ရန်အတွက် အစိတ်အပိုင်းများကို လက်ခံခဲ့သည်။

4. အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ရေလမ်းညွန်လေဆာ လုပ်ငန်းစဉ်အပေါက်များသည် Φ0.15 mm ထက် 2 mm SiC ထက်သေးငယ်နိုင်ပါသလား။

A- 2 မီလီမီတာအထူရှိ 0.15 မီလီမီတာအောက် အလင်းဝင်ပေါက်များအတွက် နည်းပညာဆိုင်ရာအခက်အခဲသည် သိသိသာသာမြင့်တက်လာသည်။ အထွက်နှုန်းနှင့် ဂျီသြမေတြီကို ထိန်းသိမ်းရန် သေးငယ်သော အပေါက်များ (ဥပမာ၊ 0.06 မီလီမီတာ) ကို ပိုပါးလွှာသော အလွှာ (≤0.4 မီလီမီတာ) တွင် အကြံပြုထားသည်။

Q2- လုပ်ငန်းစဉ်သည် အမှန်တကယ် single-pass ဖြစ်ပါသလား။

A: ဟုတ်ပါတယ်။ ရေ-ဂျက်-ပဲ့ထိန်းအလင်းတန်းသည် ဆက်တိုက်လည်ပတ်မှုတစ်ခုတွင် အထူအပြည့်ဖြင့် ပျံ့နှံ့သွားပြီး ရှေ့နှင့်နောက်ဘက်တူးဖော်ခြင်း၏ မှားယွင်းသောအန္တရာယ်ကို ဖယ်ရှားပေးပါသည်။

Q3- မည်သည့်စစ်ဆေးမှုဒေတာကို ပေးဆောင်နိုင်သနည်း။

A- အတိုင်းအတာ တိုင်းတာခြင်း အစီရင်ခံစာများ၊ အပေါက်ဖြတ်ပိုင်းရှိ optical နှင့် SEM ပုံများနှင့် မျက်နှာပြင် ကြမ်းတမ်းမှု ဒေတာများကို အသုတ်တိုင်းတွင် ပံ့ပိုးပေးပါသည်။ လုပ်ငန်းစဉ်အပြည့်အစုံ ဗီဒီယိုများသည် လျှို့ဝှက်ထားသော်လည်း နမူနာဂျီသြမေတြီအတည်ပြုခြင်းမှာ စံနှုန်းဖြစ်သည်။

5. နိဂုံး

VeTek Semiconductor မှ ရေလမ်းညွန်လေဆာနည်းပညာသည် မာကြောပြီး ကြွပ်ဆတ်သော ဆီမီးကွန်ဒတ်တာပစ္စည်းများတွင် တိကျသော micro-feature များဆီသို့ ယုံကြည်စိတ်ချရပြီး အထွက်နှုန်းမြင့်သည့်လမ်းကြောင်းကို ပေးပါသည်။ မိုက်ခရိုအပေါက်များ၊ လုပ်ငန်းစဉ်ကိရိယာများအတွက် ကြွေထည်ပစ္စည်းများ၊ သို့မဟုတ် အဆင့်မြင့် CVD SiC/TaC အပေါ်ယံအလွှာများပါရှိသော စိတ်ကြိုက် SiC အလွှာများကို လိုအပ်သည်ဖြစ်စေ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့သည် သင်၏နောက်ထပ်ပရောဂျက်ကို ပံ့ပိုးရန် အသင့်ရှိပါသည်။

စူးစမ်းပါ။SiC အပေါ်ယံပိုင်းဖြေရှင်းချက် နောက်ထပ်နည်းပညာဆိုင်ရာအသေးစိတ်အချက်အလက်များအတွက်၊ သို့မဟုတ် သင်၏ သီးခြားစက်ပစ္စည်းလိုအပ်ချက်များကို ဆွေးနွေးရန် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။
