VETEK-AMAT Hollow Lift Pin Solution- CVD SiC coating ဖြင့် သန့်စင်မြင့် Graphite အလွှာ

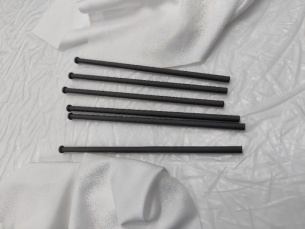

ပုံ 1- AMAT 0200-03201 Hollow Lift Pin ရုပ်ပိုင်းဆိုင်ရာထုတ်ကုန် (300 မီလီမီတာ ဆီလီကွန် epitaxy စနစ်များအတွက်)

semiconductor wafer လွှဲပြောင်းခြင်းလုပ်ငန်းစဉ်များတွင်၊ အခေါင်းပေါက် lift pin (wafer Lift Pin) သည် wafers များကို ပံ့ပိုးခြင်းနှင့် လွှဲပြောင်းခြင်းအတွက် အရေးကြီးသောတာဝန်များကို လုပ်ဆောင်သည်။ MOCVD နှင့် epitaxial ကြီးထွားမှုကဲ့သို့သော အပူချိန်မြင့်မားသော လုပ်ငန်းစဉ်ပတ်ဝန်းကျင်တွင်၊ ဓာတ်လှေကားတံများသည် မြင့်မားသောသန့်ရှင်းမှု၊ ချေးခံနိုင်ရည်၊ အပူဒဏ်ခံနိုင်ရည်နှင့် ညစ်ညမ်းမှုနည်းသော အမှုန်အမွှားများအပါအဝင် လိုအပ်ချက်များစွာကို တစ်ပြိုင်နက်ဖြည့်ဆည်းရမည်ဖြစ်သည်။

လက်ရှိတွင်၊ စျေးကွက်ရှိ mainstream lift pins များသည် graphite substrate + CVD SiC coating solution ကို လက်ခံပါသည်။ သို့ရာတွင်၊ ပေးသွင်းသူအများစု၏ အပေါ်ယံနည်းပညာသည် အခေါင်းပေါက်ပုံစံများအတွက် အပြင်ဘက်မျက်နှာပြင်ကိုသာ ဖုံးအုပ်ထားနိုင်သည်။အတွင်းနံရံသည် အမှန်တကယ်ပင် "နည်းပညာမရှိသောမြေ".

I. Inner-Wall Coating ဖြင့် ရင်ဆိုင်ရသည့် အဓိကစိန်ခေါ်မှု သုံးခု

1. ထိန်းချုပ်မရသော ဖြစ်ထွန်းမှု တူညီမှု

အခေါင်းပုံသဏ္ဍာန်များသည် ကြီးမားသော အချိုးအစားရှိသည်။ CVD reactant ဓာတ်ငွေ့များသည် အတွင်းပိုင်းတွင်းသို့ နက်ရှိုင်းစွာ ပျံ့နှံ့သွားစေရန် ရုန်းကန်နေရကာ အတွင်းနံရံအလွှာ၏ အထူကို ဆိပ်ကမ်းမှ နက်ရှိုင်းသောအတွင်းပိုင်းအထိ gradient လျော့ကျသွားစေရန်အတွက်၊ ဒေသဆိုင်ရာဧရိယာများသည် ထိတွေ့ထားသောဒေသများကိုပင် ပြသနေပါသည်။

2. Interfacial Bonding Strength မလုံလောက်ခြင်း။

ကွေးညွတ်သော အတွင်း-နံရံ မျက်နှာပြင်သည် အစစ်ခံခြင်း လုပ်ငန်းစဉ် ကန့်သတ်ချက်များ၏ ပိုမိုကောင်းမွန်အောင် လုပ်ဆောင်ရန် နေရာအား ကန့်သတ်ထားသည်။ အပေါ်ယံမျက်နှာပြင်နှင့် ဂရပ်ဖိုက်အလွှာကြားတွင် ပေါင်းစပ်ခိုင်ခံ့မှုသည် အပြင်ဘက်မျက်နှာပြင်ကဲ့သို့ တူညီသောအဆင့်သို့ရောက်ရှိရန် ခက်ခဲပြီး အပူစက်ဘီးစီးနေစဉ်အတွင်း သေးငယ်သောအက်ကွဲမှုများ သို့မဟုတ် အခွံခွာခြင်းများ အလွယ်တကူ ဖြစ်ပေါ်နိုင်သည်။

3. ထိန်းချုပ်မရသော အတွင်းပိုင်းသန့်ရှင်းမှု

ဂရပ်ဖိုက်အလွှာ၏ စိမ့်ဝင်နေသောဖွဲ့စည်းပုံအား အပေါ်ယံအလွှာဖြင့် လုံး၀မပိတ်ပါက၊ ကာဗွန်အမှုန်အမွှားများနှင့် သတ္တုအညစ်အကြေးများကို မြင့်မားသောအပူချိန်တွင် ထုတ်လွှတ်မည်ဖြစ်သည်။ အညစ်အကြေးများ ဖယ်ရှားပြီးသည်နှင့် ၎င်းတို့သည် wafer မျက်နှာပြင်ပေါ်ရှိ အရောင်ကွဲပြားမှုနှင့် အမှုန်အမွှားများကို တိုက်ရိုက်ဖြစ်စေပြီး ထုတ်လုပ်မှုအထွက်နှုန်းကို ပြင်းထန်စွာ ကျဆင်းစေသည်။

CVD အပေါ်ယံပိုင်း၌ စုဆောင်းထားသော ၎င်း၏ နက်ရှိုင်းသော နည်းပညာဆိုင်ရာ ကျွမ်းကျင်မှုကို အသုံးချ၍ VETEK သည် အခေါင်းပေါက်အတွင်းနံရံရှိ CVD SiC coating ၏ စိန်ခေါ်မှုများကို အောင်မြင်စွာ ကျော်လွှားနိုင်ခဲ့ပြီး — gas flow field simulation optimization မှ တိကျသော deposition temperature field control အထိ၊ ပြီးပြည့်စုံသော အတွင်းနံရံ coating လုပ်ငန်းစဉ် အထူကို သေချာစေသည့် port အတွင်းပိုင်း အထူကို သေချာစေသည့် အတွင်းပိုင်းအထူကို ခိုင်ခံ့အောင်တည်ဆောက်ကာ ချည်နှောင်ခြင်းနှင့် အတွင်းပိုင်းသန့်ရှင်းမှု စံချိန်စံညွှန်းများနှင့်ကိုက်ညီခြင်း။

ဤဆောင်းပါးတွင် နက်ရှိုင်းသော ခွဲခြမ်းစိတ်ဖြာချက်တစ်ခုကို ဖော်ပြပေးပါမည်- အခေါင်းပေါက်အတွင်းပိုင်း နံရံအပေါ်ယံအလွှာ၏ နည်းပညာဆိုင်ရာအခက်အခဲများ၊ အတွင်းနံရံအပေါ်ယံအလွှာ၏တူညီမှုသည် wafer အထွက်နှုန်းအပေါ် အကျိုးသက်ရောက်ပုံနှင့် လုပ်ငန်းစဉ်ဒီဇိုင်းမှ အရည်အသွေးထိန်းချုပ်မှုနှင့် ပေးပို့မှုအထိ အဓိကထိန်းချုပ်မှုအမှတ်များ။

II AMAT Hollow Lift Pin ဆိုတာဘာလဲ။

AMAT hollow lift pin သည် semiconductor process equipment အတွင်း အသုံးပြုသည့် တိကျသော wafer ကိုင်တွယ်မှု အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်း၏အဓိကလုပ်ဆောင်ချက်မှာ တင်ဆောင်ခြင်း၊ ဖြုတ်ချခြင်းနှင့် လုပ်ငန်းစဉ်များ စီစဉ်များအတွင်း wafer များကို လွှင့်တင်ခြင်းနှင့် နေရာချခြင်းတို့ဖြစ်သည်။

သမားရိုးကျ အစိုင်အခဲ ဓာတ်လှေကားတံများနှင့် မတူဘဲ၊ အခေါင်းပေါက် ဒီဇိုင်းသည် အတွင်းပိုင်းအပေါက်ကို ပေါင်းစပ်ထားသည်။ ဤဖွဲ့စည်းပုံသည် လိုအပ်သော စက်ပိုင်းဆိုင်ရာ ဂျီသြမေတြီကို ထိန်းသိမ်းထားစဉ် အလုံးစုံ ပစ္စည်းထုထည်နှင့် အပူဒြပ်ထုကို လျှော့ချပေးသည်။ သို့သော်၊ ဆီမီးကွန်ဒတ်တာအသုံးပြုမှုများအတွက်၊ အခေါင်းပေါက်ဓာတ်လှေကားတံများထုတ်လုပ်ခြင်းသည် သမားရိုးကျအစိုင်အခဲအစိတ်အပိုင်းများကို ပြုပြင်ခြင်းထက် များစွာပို၍လိုအပ်ပါသည်။ အတွင်းနှင့် အပြင်မျက်နှာပြင် နှစ်ဖက်စလုံး၏ အတိုင်းအတာ တိကျမှုကို တင်းကြပ်စွာ ထိန်းချုပ်ရမည် ဖြစ်ပြီး အတွင်းနှင့် အပြင်ပိုင်း ဂျီသြမေတြီများကြား စုစည်းမှုမှာ အထူးအရေးကြီးပါသည်။ ထို့ကြောင့် lift pin ၏ နောက်ဆုံးစွမ်းဆောင်ရည်အတွက် ပစ္စည်းရွေးချယ်မှုနှင့် coating process နှစ်ခုလုံးသည် မရှိမဖြစ်လိုအပ်ပါသည်။

AMAT epitaxy စနစ်များအတွက်၊ VETEK Semiconductor သည် သန့်ရှင်းစင်ကြယ်သော မြင့်မားသောဂရပ်ဖိုက်အလွှာများနှင့် သိပ်သည်းသော CVD ဆီလီကွန်ကာဗိုက် (SiC) အပေါ်ယံပိုင်းအပေါ် အခြေခံ၍ စိတ်ကြိုက် AMAT အခေါင်းပေါက် လျှပ်စီးခုံဖြေရှင်းချက်များကို ပေးဆောင်ပါသည်။ အခေါင်းပေါက်ဖွဲ့စည်းပုံသည် wafer lifting အတွက်လိုအပ်သောစက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံကိုထိန်းသိမ်းထားစဉ်မလိုအပ်သောပစ္စည်းထုထည်ကိုလျှော့ချပေးသည်။ CVD ဆီလီကွန်ကာဘိုင်အလွှာသည် မြင့်မားသောသန့်စင်မှု၊ ဓာတုခုခံမှုနှင့် အပူချိန်မြင့်မားမှုကို ပေးစွမ်းသည်။ VETEK ၏ AMAT 0200-03201 ဓာတ်လှေကားပင်သည် 300 မီလီမီတာ ဆီလီကွန် epitaxy အပလီကေးရှင်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး ဖောက်သည်ပုံများ၊ အတိုင်းအတာများနှင့် လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့်အညီ ထုတ်လုပ်နိုင်သည်။

III VETEK ၏ AMAT Hollow Lift Pin ၏ ဖွဲ့စည်းပုံ

လက်ရှိတွင် VETEK သည် AMAT အခေါင်းပေါက်လျှပ်တံများအတွက် မြင့်မားသောသန့်ရှင်းမှုရှိသော ဂရပ်ဖိုက် + CVD ဆီလီကွန်ကာဗိုက်အကာအရံဖွဲ့စည်းပုံကို အာရုံစိုက်ထားသည်။ အခြေခံတည်ဆောက်မှုလုပ်ငန်းစဉ်မှာ-

သန့်ရှင်းမှုမြင့်မားသော ဂရပ်ဖိုက်အလွှာ → တိကျသော CNC စက်ပြုလုပ်ခြင်း → CVD ဆီလီကွန်ကာဗိုက်အလွှာ → တိကျမှုစစ်ဆေးခြင်း

ဂရပ်ဖိုက်အလွှာသည် ဖွဲ့စည်းတည်ဆောက်ပုံအခြေခံအုတ်မြစ်ကို ထောက်ပံ့ပေးပြီး ပါးလွှာသောနံရံနှင့် အခေါင်းပေါက် ဂျီသြမေတြီများကို တိကျစွာပြုပြင်ရန်အတွက် သင့်လျော်သည်။ VETEK သည် ဖောက်သည်လိုအပ်ချက်ပေါ်မူတည်၍ SGL Carbon နှင့် Toyo Tanso မှပစ္စည်းများအပါအဝင်တင်သွင်းလာသော semiconductor-grade ဂရပ်ဖိုက်ပစ္စည်းများကိုအသုံးပြုသည်။ ထို့နောက် သိပ်သည်းသော CVD ဆီလီကွန်ကာဘိုင်အလွှာကို အကာအကွယ်တစ်ပိုင်းလျှပ်ကူးအဆင့် အလုပ်မျက်နှာပြင်အဖြစ် ဖန်တီးရန်အတွက် ဂရပ်ဖိုက်မျက်နှာပြင်ပေါ်တွင် အပ်နှံသည်။

အဘယ်ကြောင့် Graphite ကို Substrate အဖြစ်ရွေးချယ်သနည်း။

Hollow lift pins များအတွက်၊ substrate material သည် စက်လုပ်ဆောင်နိုင်မှု၊ အပူပိုင်းစွမ်းဆောင်ရည်၊ စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုနှင့် coating process နှင့် လိုက်ဖက်ညီမှုတို့ကြား ဟန်ချက်ညီရပါမည်။ သန့်ရှင်းသော ဂရပ်ဖိုက်သည် အောက်ပါလက္ခဏာများကို ပေးဆောင်သောကြောင့် အထူးသင့်လျော်ပါသည်။

• မြင့်မားသောအပူချိန်တည်ငြိမ်မှုကောင်းမွန်သည်။

• နိမ့်သောအပူချဲ့ထွင်

• ကောင်းသောအပူစီးကူး

• သိပ်သည်းဆနည်းတယ်။

• ရှုပ်ထွေးသော ဂျီသြမေတြီများအတွက် အထူးကောင်းမွန်သော စက်ကိရိယာ

• CVD ဆီလီကွန်ကာဗိုက်အပေါ်ယံပိုင်း လုပ်ငန်းစဉ်နှင့် လိုက်ဖက်မှုရှိခြင်း။

ဂရပ်ဖိုက်ကိုအသုံးပြုခြင်းသည် ရှုပ်ထွေးသောအခေါင်းပေါက်နှင့် ပါးလွှာသောနံရံများကို တိကျစွာထုတ်လုပ်နိုင်စေသည်။ VETEK သည် ဆီမီးကွန်ဒတ်တာ ဂရပ်ဖိုက်နှင့် ဆီလီကွန်ကာဗိုက် အစိတ်အပိုင်းများအတွက် တိကျသော CNC စက်ယန္တရား စွမ်းရည်များကို ပိုင်ဆိုင်ထားပြီး၊ အတိုင်းအတာထိန်းချုပ်မှုနှင့် မျက်နှာပြင်အရည်အသွေးအတွက် အကောင်းဆုံးလုပ်ဆောင်ပေးသည့် စက်ပစ္စည်းလုပ်ငန်းစဉ်များပါဝင်သည်။

IV CVD Silicon Carbide Coating- အရေးကြီးသောအကာအကွယ်အလွှာ

CVD ဆီလီကွန်ကာဗိုက်အလွှာသည် VETEK AMAT အခေါင်းပေါက် လျှပ်စီးတံများ၏ အရေးကြီးဆုံးအင်္ဂါရပ်များထဲမှ တစ်ခုဖြစ်သည်။ ဤအလွှာသည် ဂရပ်ဖိုက်အလွှာပေါ်ရှိ အလွန်သိပ်သည်းသော ဆီလီကွန်ကာဗိုက်မျက်နှာပြင်ကို ဖန်တီးထားပြီး အောက်ခြေဂရပ်ဖိုက်များကို လုပ်ငန်းစဉ်ပတ်ဝန်းကျင်မှ ကာကွယ်ပေးသည်။

ထိုကဲ့သို့သော VETEK အစိတ်အပိုင်းများအတွက် စံ CVD ဆီလီကွန်ကာဘိုင်အထူအပါးသည် ခန့်မှန်းခြေအားဖြင့်ဖြစ်သည်။100±20 μm. အပေါ်ယံ သန့်စင်မှုမှာ ခန့်မှန်းခြေ ရှိပါသည်။6N / 99.99995%.

VETEK ၏ ပိုမိုကျယ်ပြန့်သော CVD ဆီလီကွန်ကာဗိုက်နည်းပညာဆိုင်ရာ စွမ်းရည်များတွင် သန့်စင်မှုမြင့်မားသောအပေါ်ယံပိုင်းများ၊ ထိန်းချုပ်ထားသော အပေါ်ယံအထူများနှင့် ဖောင်းလိုက်-အသုတ် အထူတူညီမှုတို့ ပါဝင်သည်။ နည်းပညာဆိုင်ရာ အချက်အလက်များအရ CVD ဆီလီကွန်ကာဗိုက်အလွှာ၏ သန့်စင်မှုသည် 6N-7N အဆင့်တွင်ရှိကြောင်း ဖော်ပြသည်။ သတ်မှတ်ထားသော AMAT ဓာတ်လှေကား pin ပရောဂျက်များအတွက်၊ ဖောက်သည်ပုံဆွဲခြင်းနှင့် လုပ်ငန်းစဉ်လိုအပ်ချက်များအရ အကာအရံသတ်မှတ်ချက်များကို ချိန်ညှိနိုင်ပါသည်။

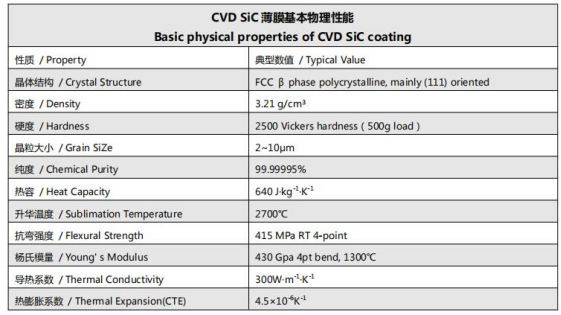

ပုံ 2- CVD SiC အပေါ်ယံပိုင်း၏ အခြေခံရုပ်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

Inner-Wall Coating က ဘာကြောင့် အရေးကြီးတာလဲ။

AMAT hollow lift pins ၏ နည်းပညာအရ အခက်ခဲဆုံးသော အသွင်အပြင်များထဲမှ တစ်ခုသည် အပြင်မျက်နှာပြင်ကို ဖုံးအုပ်ထားရုံသာမက အခေါင်းပေါက်ဖွဲ့စည်းပုံ၏ အတွင်းနံရံတွင် တည်ငြိမ်ပြီး တူညီသော coating ကို ရရှိစေပါသည်။

အတွင်းမျက်နှာပြင်သည် CVD အပေါ်ယံပိုင်းအတွင်း ဝင်ရောက်ရန် ခက်ခဲသည်။ ပြင်ပမျက်နှာပြင်နှင့် နှိုင်းယှဉ်ပါက၊ အတွင်းပိုင်းဂျီသြမေတြီသည် ဓာတ်ငွေ့စီးဆင်းမှု၊ သိုလှောင်မှုတူညီမှု၊ အပေါ်ယံအထူထိန်းချုပ်မှုနှင့် လုပ်ငန်းစဉ်ဆိုင်ရာ ကိုက်ညီမှုတို့တွင် ထပ်လောင်းစိန်ခေါ်မှုများကို မိတ်ဆက်ပေးသည်။ ထို့ကြောင့် အတွင်းနံရံအပေါ်ယံပိုင်း အရည်အသွေးသည် ပေးသွင်းသူများကြားတွင် အရေးကြီးသော ကွဲပြားသည့်အချက်ဖြစ်လာနိုင်သည်။

VETEK သည် အခေါင်းပေါက်ဖွဲ့စည်းပုံများ၏ CVD ဆီလီကွန်ကာဘိုင်အပေါ်ယံပိုင်း၌ အတွေ့အကြုံရှိပြီး အတွင်းမျက်နှာပြင်ကို အထူးအလေးပေးထားသည်။ အတွင်းနံရံကို ကောင်းစွာထိန်းချုပ်ထားသော အတွင်းနံရံအကာသည် အခေါင်းအတွင်းပိုင်း ဂရပ်ဖိုက်ကို လုပ်ငန်းစဉ်ပတ်ဝန်းကျင်နှင့် ထိတွေ့ခြင်းထက် အကာအကွယ်ဆီလီကွန်ကာဗိုက်အလွှာကို ထိန်းသိမ်းပေးသည်။ ဓာတ်လှေကား pin သည် အပူချိန်မြင့်မားပြီး ဓာတုဗေဒအရ ပြင်းထန်သော တစ်ပိုင်းလျှပ်ကူးတာ လုပ်ငန်းစဉ်အခန်းများတွင် လုပ်ဆောင်သည့်အခါ ၎င်းသည် အထူးအရေးကြီးပါသည်။

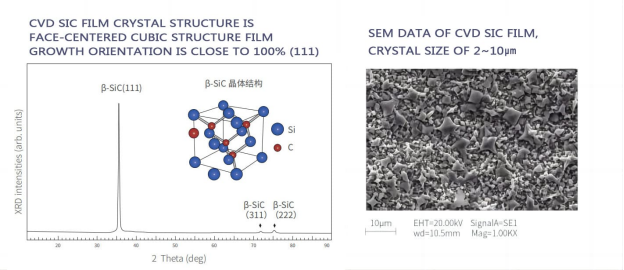

ပုံ 3- CVD ဆီလီကွန်ကာဗိုက်အလွှာ၏ အဏုကြည့်မှန်သလင်းပုံစံ

V. VETEK AMAT Hollow Lift Pins များ၏ အဓိက အားသာချက်များ

မြင့်မားသောသန့်ရှင်းသောပစ္စည်းစနစ်သန့်ရှင်းမှုမြင့်မားသော ဂရပ်ဖိုက်နှင့် သန့်ရှင်းစင်ကြယ်သော CVD ဆီလီကွန်ကာဗိုက်တို့၏ ပေါင်းစပ်မှုကို ညစ်ညမ်းမှုထိန်းချုပ်ရန် အရေးကြီးသည့် တစ်ပိုင်းလျှပ်ကူးပတ်ပတ်ဝန်းကျင်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ ရွေးချယ်ထားသောသတ်မှတ်ချက်ပေါ်မူတည်၍ CVD ဆီလီကွန်ကာဘိုင်အလွှာ၏သန့်ရှင်းမှုသည် 6N ဖြစ်သည်။

စံ 100 ± 20 μm ဆီလီကွန်ကာဗိုက်အပေါ်ယံပိုင်း:VETEK ၏ standard coating thickness သည် ခန့်မှန်းခြေအားဖြင့် 100±20 μm ဖြစ်ပြီး၊ ဖောက်သည်လိုအပ်ချက်အရ စိတ်ကြိုက်ပြင်ဆင်နိုင်သော်လည်း semiconductor process အစိတ်အပိုင်းများအတွက် လက်တွေ့ကျသော coating thickness ကို ပေးဆောင်သည်။

အထူးကောင်းမွန်သော အတွင်းနံရံကို ဖုံးအုပ်နိုင်မှု-အခေါင်းပေါက် အစိတ်အပိုင်းများအတွက်၊ အတွင်းနံရံကို ဖုံးအုပ်ခြင်းသည် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်၏ ပိုမိုခက်ခဲသော အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။ VETEK သည် အခေါင်းပေါက် လျှပ်တံများ ၏ အတွင်းနံရံတွင် အရည်အသွေးမြင့် လွှမ်းခြုံမှု ရရှိနိုင်စေရန် ဓာတ်ငွေ့ စီးဆင်းမှု အကွက်ဆင်ခြင်း မှသည် အပူချိန် အကွက် ထိန်းချုပ်ခြင်း အထိ ၊ တသမတ်တည်း အပေါ်ယံ အထူ ၊ ခိုင်ခံ့သော ချည်နှောင်မှု ကို အာမခံ ပေးနိုင်သော အပေါ်ယံ အလွှာ များ ကို တီထွင် ခဲ့သည် ။

မြင့်မားသောအပူချိန်တည်ငြိမ်မှု-graphite substrate နှင့် CVD silicon carbide coating နှစ်ခုလုံးသည် အပူချိန်မြင့်သော semiconductor လုပ်ငန်းစဉ်ပတ်ဝန်းကျင်အတွက် သင့်လျော်ပါသည်။ CVD ဆီလီကွန်ကာဗိုက်အလွှာသည် ဓာတုတိုက်ခိုက်မှုနှင့် မျက်နှာပြင်ပျက်စီးခြင်းမှ ထပ်လောင်းအကာအကွယ်ပေးသည်။ VETEK ၏ CVD ဆီလီကွန်ကာဗိုက်ဖလင်ဒေတာသည် မြင့်မားသောအပူစီးကူးမှု၊ နိမ့်သောအပူချဲ့ခြင်းနှင့် ခန့်မှန်းခြေ 2700 ဒီဂရီစင်တီဂရိတ်၏ sublimation အပူချိန်တို့ကို စာရင်းပြုစုပြီး အပူချိန်မြင့်မားသောအသုံးချပရိုဂရမ်များတောင်းဆိုရန်အတွက် သင့်လျော်ကြောင်း ဖော်ပြသည်။

ဓာတုနှင့် ချေးခံနိုင်ရည်-သိပ်သည်းသော CVD ဆီလီကွန်ကာဗိုက် မျက်နှာပြင်သည် ဂရပ်ဖိုက်ဗလာထက် ပိုမိုကောင်းမွန်သော သံချေးတက်မှုကို ခံနိုင်ရည်ရှိပြီး ပြင်းထန်သော ဖြစ်စဉ်ဓာတ်ငွေ့များနှင့် ဓာတုဗေဒဆိုင်ရာ သန့်ရှင်းရေး ပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိသည်။ ၎င်းသည် အလွှာ၏ပြိုကွဲမှုကို လျှော့ချပေးပြီး ထပ်ခါတလဲလဲ လုပ်ငန်းစဉ် လည်ပတ်မှုတစ်လျှောက်တွင် ပိုမိုတည်ငြိမ်သော အစိတ်အပိုင်းမျက်နှာပြင်ကို ထိန်းသိမ်းပေးသည်။

တိကျသောစက်နှင့် စိတ်ကြိုက်ပြင်ဆင်ခြင်း-Hollow lift pins များသည် အပြင်အချင်း၊ အတွင်းချင်း၊ နံရံအထူ၊ အလျားနှင့် concentricity တို့ကို တိကျစွာထိန်းချုပ်ရန်လိုအပ်ပါသည်။ VETEK သည် ဖောက်သည်ပုံများနှင့်အညီ ရှုပ်ထွေးသော semiconductor အစိတ်အပိုင်းများကို ထုတ်လုပ်ရန်အတွက် CVD အပေါ်ယံပိုင်း လုပ်ငန်းစဉ်များနှင့် CNC တိကျစွာ ပြုပြင်ခြင်းကို ပေါင်းစပ်ထားသည်။ Lift Pin များကို အောက်ပါအတိုင်း ထုတ်လုပ်နိုင်ပါသည်။

• ဖောက်သည်ပုံများ

• နမူနာအစိတ်အပိုင်းများ

• အတိုင်းအတာသတ်မှတ်ချက်များ

• လိုအပ်သော အပေါ်ယံအထူ

• လိုအပ်သောဖိုက်တာအဆင့်

• တိကျသောလုပ်ငန်းစဉ်လိုအပ်ချက်များ

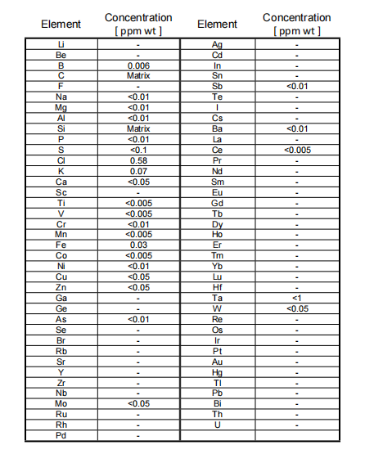

ပုံ 4- CVD ဆီလီကွန်ကာဗိုက်အလွှာ GDMS သန့်စင်မှုစမ်းသပ်မှုအစီရင်ခံစာ

VI ။ ရိုးရိုးအပလီကေးရှင်းများ

ဆီလီကွန် epitaxy-Lift pin များကို wafer lifting၊ positioning နှင့် epitaxy ကိရိယာများအတွင်း လွှဲပြောင်းခြင်းအတွက် အသုံးပြုပါသည်။ VETEK ၏ လက်ရှိ AMAT 0200-03201 ထုတ်ကုန်သည် 300 မီလီမီတာ ဆီလီကွန် epitaxy အပလီကေးရှင်းများအတွက် အထူးနေရာချထားပါသည်။

Wafer ကိုင်တွယ်မှုစနစ်များLift pins များသည် အပူချိန်မြင့်မားသောတည်ငြိမ်မှု၊ အတိုင်းအတာတိကျမှု၊ နှင့် ညစ်ညမ်းမှုထိန်းချုပ်မှုလိုအပ်သော အပလီကေးရှင်းများအတွက် တိကျသော wafer ကိုင်တွယ်မှုအစိတ်အပိုင်းများအဖြစ် ဆောင်ရွက်နိုင်ပါသည်။ အခေါင်းပေါက်ပြွန်ကိုယ်ထည်ပါရှိသော Wafer lift pins များသည် ဒေသတွင်း အပူဆုံးရှုံးမှုကို ထိရောက်စွာ လျှော့ချနိုင်သည်၊ ထို့ကြောင့် အပူချိန်မြင့်သော လုပ်ငန်းစဉ်များတွင် wafer နောက်ကျောတွင် တွေ့ရလေ့ရှိသော pin အမှတ်အသားများကို လျှော့ချနိုင်သည် (ဥပမာ epitaxial ကြီးထွားမှု သို့မဟုတ် annealing ကဲ့သို့)။ lift pin ကိုယ်ထည်အတွင်း အခေါင်းပေါက်တစ်ခုဖွဲ့စည်းခြင်းသည် အပူဒြပ်ထုကို လျော့နည်းစေပြီး wafer အပူချိန်တူညီမှုကို တိုးတက်စေသည်။

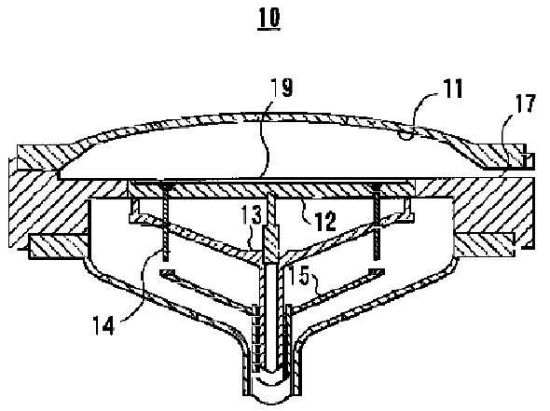

ပုံ 5- အခေါင်းပေါက်များ လွှင့်တံများသည် အပူဒြပ်ထုကို လျှော့ချပြီး wafer အပူချိန် တူညီမှုကို မြှင့်တင်ပေးသည့် သဘောတရား

Semiconductor လုပ်ငန်းစဉ်ဆိုင်ရာ ကိရိယာများဖောက်သည်ပုံများနှင့်နမူနာများအပေါ်အခြေခံ၍ အလားတူ ဂရပ်ဖိုက် + CVD ဆီလီကွန်ကာဗိုက်အစိတ်အပိုင်းများကို အခြားတစ်ပိုင်းလျှပ်ကူးပစ္စည်းပလက်ဖောင်းများအတွက် တီထွင်နိုင်သည်။ VETEK ၏ တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ထုတ်ကုန်အစုစုသည် ဆီလီကွန် epitaxy၊ ဆီလီကွန်ကာဗိုက် epitaxy၊ MOCVD၊ RTP/RTA၊ etching နှင့် အခြား semiconductor လုပ်ငန်းစဉ်များ ပါဝင်ပါသည်။



တင်ပြလာတဲ့ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်- လုပ်ငန်းစဉ်ဒီဇိုင်းမှ အရည်အသွေးထိန်းချုပ်မှုနှင့် ပေးပို့မှုအထိ အဓိကထိန်းချုပ်မှုအမှတ်များ

AMAT hollow lift pins ထုတ်လုပ်မှုတွင် အရေးကြီးသော အဆင့်များစွာ ပါဝင်ပြီး တစ်ခုချင်းစီသည် နောက်ဆုံးထုတ်ကုန်၏ ယုံကြည်စိတ်ချရမှုနှင့် wafer အထွက်နှုန်းကို တိုက်ရိုက်ထိခိုက်စေသည်-

1. Graphite ပစ္စည်းရွေးချယ်ခြင်း။- ဖောက်သည်၏အတိုင်းအတာ၊ အပူစွမ်းဆောင်ရည်နှင့် သန့်စင်မှုလိုအပ်ချက်များအလိုက် သင့်လျော်သော သန့်ရှင်းမှုမြင့်မားသော ဂရပ်ဖိုက်အဆင့် (SGL Carbon သို့မဟုတ် Toyo Tanso စသည်) ကို ရွေးချယ်ပါ။

2. တိကျသော CNC စက်ယန္တရား- လိုအပ်သော အခေါင်းပေါက် ဂျီသြမေတြီတွင် ဂရပ်ဖိုက်ဗလာကို စက်တပ်ပါ။ အတွင်းအချင်း၊ အပြင်အချင်း၊ နံရံအထူ၊ အလျားနှင့် ကွန်မြူနတီတို့ကို အထူးဂရုပြုပါသည်။

3. မျက်နှာပြင်ပြင်ဆင်မှု- စက်ဖြင့်ပြုလုပ်ထားသော ဂရပ်ဖိုက်အစိတ်အပိုင်းသည် CVD အပေါ်ယံမွမ်းမံခြင်းမပြုမီ သန့်ရှင်းရေးနှင့် မျက်နှာပြင်ပြင်ဆင်မှုပြုလုပ်သည်။

4. CVD ဆီလီကွန်ကာဗိုက်အလွှာ- သိပ်သည်းသော CVD ဆီလီကွန်ကာဗိုက်အလွှာကို ဂရပ်ဖိုက်အလွှာပေါ်တွင် အပ်နှံပါ။ စံအပေါ်ယံအထူသည် ခန့်မှန်းခြေအားဖြင့် 100±20 μm ဖြစ်ပြီး၊ ရွေးချယ်ထားသော သတ်မှတ်ချက်အရ အလွှာ၏ သန့်စင်မှုသည် 6N ဖြစ်သည်။

5. အတွင်းမျက်နှာပြင်အပေါ်ယံလွှာ (အရေးကြီးသောနည်းပညာအဆင့်)- အခေါင်းပေါက် လျှပ်စီးတံများအတွက်၊ တည်ငြိမ်သော ဆီလီကွန်ကာဗိုက်အလွှာလွှမ်းခြုံမှုရရှိရန် အတွင်းနံရံကို ဂရုတစိုက် စီမံဆောင်ရွက်ပါသည်။ ဓာတ်ငွေ့စီးဆင်းမှု အကွက်ဆင်ခြင်း ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း နှင့် တိကျသော deposition အပူချိန်ထိန်းချုပ်မှု ၊ ပေါက်ပေါက်မှ တွင်းနက်အတွင်းပိုင်းအထိ တသမတ်တည်းရှိသော coating thickness ၊ ခိုင်မာသောချည်နှောင်ခြင်း နှင့် internal bore သန့်ရှင်းမှုဆိုင်ရာ စံချိန်စံညွှန်းများကို အာမခံပါသည်။

6. စစ်ဆေးရေး - အချောထည်အစိတ်အပိုင်းများကို ပို့ဆောင်ခြင်းမပြုမီ အတိုင်းအတာတိကျမှု၊ coating condition နှင့် အခြားဖောက်သည်သတ်မှတ်ထားသော လိုအပ်ချက်များအတွက် စစ်ဆေးခြင်းခံရသည်။

VETEK ၏ ထုတ်လုပ်မှုစွမ်းရည်များသည် သန့်စင်ခြင်း၊ CNC စက်ပြုလုပ်ခြင်း၊ CVD အပေါ်ယံပိုင်းနှင့် စစ်ဆေးခြင်းတို့ကို အကျုံးဝင်ပြီး တစ်ပိုင်းလျှပ်ကူးတာ ကာဗွန်အခြေခံသော အစိတ်အပိုင်းများအတွက် ပေါင်းစပ်ထုတ်လုပ်မှုကွင်းဆက်ကို ပံ့ပိုးပေးပါသည်။

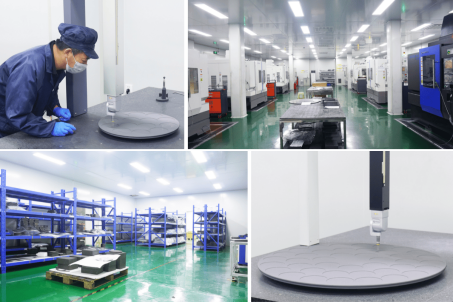

ပုံ 6- VETEK တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ထုတ်လုပ်မှုနှင့် တိကျစွာ စက်ပစ္စည်းအခြေခံ

VIII နမူနာ ပို့ဆောင်ချိန်

စိတ်ကြိုက် AMAT hollow lift pin နမူနာများအတွက် ပုံမှန်အချိန်သည် ခန့်မှန်းခြေအားဖြင့် ရက် 20 အထိ မြန်ပါသည်။ ပုံဆွဲရှုပ်ထွေးမှု၊ ပစ္စည်းရွေးချယ်မှု၊ အပေါ်ယံလိုအပ်ချက်၊ အရေအတွက်နှင့် စစ်ဆေးရေးလိုအပ်ချက်များအပေါ် မူတည်၍ အမှန်တကယ်ပေးပို့သည့်အချိန်သည် ကွဲပြားနိုင်သည်။ ထပ်ခါတလဲလဲ အမှာစာများ သို့မဟုတ် အရည်အချင်းပြည့်မီသော ထုတ်ကုန်များအတွက်၊ ဖောက်သည်ခန့်မှန်းချက်များနှင့် လိုအပ်သော ပေးပို့ရက်စွဲများအလိုက် ထုတ်လုပ်မှုအချိန်ဇယားများကို သီးခြားညှိနှိုင်းနိုင်ပါသည်။

ပုံ 7- VETEK AMAT အခေါင်းပေါက် lift pin ထုတ်ကုန်ထုပ်ပိုးမှု



IX VETEK ၏ AMAT Hollow Lift Pins ကို အဘယ်ကြောင့် ရွေးချယ်သနည်း။

VETEK သည် ဂရပ်ဖိုက်ပစ္စည်းဝယ်ယူရေး၊ တိကျသောစက်ထုတ်လုပ်ခြင်း၊ CVD ဆီလီကွန်ကာဗိုက်အလွှာနှင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်းတို့ကို ပေါင်းစပ်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တစ်ခုအဖြစ် ပေါင်းစပ်ထားသည်။ အဓိက လုပ်ဆောင်နိုင်စွမ်းများ ပါဝင်သည်-

• သန့်ရှင်းသော ဂရပ်ဖိုက်အလွှာ (SGL Carbon / Toyo Tanso စသည်ဖြင့်)

• CVD ဆီလီကွန်ကာဗိုက်အပေါ်ယံပိုင်း သန့်စင်မှု 6N

• စံအပေါ်ယံပိုင်းအထူ 100 ± 20 μm

• အခေါင်းပုံသဏ္ဍာန် ပြုပြင်ခြင်း။

• အတွင်းနံရံ CVD ဆီလီကွန်ကာဗိုက်အလွှာ (core ကွဲပြားနိုင်စွမ်း)

• တိကျသော CNC စက်ယန္တရား

• AMAT-သဟဇာတရှိသော wafer lift pin ဖြေရှင်းချက်များ

• နမူနာခဲကြာချိန် ခန့်မှန်းခြေ 20 ရက်

VETEK သည် သီးသန့် R&D စင်တာများနှင့် ဆီမီးကွန်ဒတ်တာပစ္စည်းများ ထုတ်လုပ်ရေး စက်ရုံများမှ ပံ့ပိုးပေးသော CVD လုပ်ငန်းစဉ် ဖွံ့ဖြိုးတိုးတက်မှု၊ CNC တိကျစွာ ပြုပြင်ခြင်းနှင့် သန့်စင်ခြင်း၏ ပြီးပြည့်စုံသော နည်းပညာကွင်းဆက်ကို အကျုံးဝင်ပါသည်။

X. အမေးများသောမေးခွန်းများ (FAQ)

Q1- VETEK AMAT အခေါင်းပေါက်ဓာတ်လှေကားတံများ၏ စံ CVD ဆီလီကွန်ကာဘိုင်အထူအပါးကား အဘယ်နည်း။

ပုံမှန် coating thickness သည် ခန့်မှန်းခြေအားဖြင့် 100±20 μm ဖြစ်သည်။ ဖောက်သည်ပုံဆွဲခြင်းနှင့် လုပ်ငန်းစဉ်လိုအပ်ချက်အရ တိကျသောအထူကို ချိန်ညှိနိုင်သည်။

Q2: CVD ဆီလီကွန်ကာဗိုက်အလွှာသည် အဘယ်သန့်စင်မှုအဆင့်ကို ရရှိနိုင်သနည်း။

ရွေးချယ်ထားသောသတ်မှတ်ချက်ပေါ်မူတည်၍ အပေါ်ယံသန့်စင်မှုသည် ခန့်မှန်းခြေ 6N (99.99995%) ဖြစ်သည်။ VETEK ၏ CVD ဆီလီကွန်ကာဗိုက်ပလပ်ဖောင်းသည် 6N–7N အဆင့်တွင် ပုံမှန်လုပ်ဆောင်သည်။

Q3: အခေါင်းပေါက် လျှပ်တံများအတွက် အတွင်းနံရံကို ဖုံးအုပ်ခြင်းသည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

အတွင်းပိုင်းဂျီသြမေတြီသည် တစ်ပုံစံတည်း ဝတ်ဆင်ရန် ခက်ခဲသည်။ အရည်အသွေးမြင့် အတွင်းနံရံဆီလီကွန်ကာဗိုက်ကာဗာသည် ဂရပ်ဖိုက်အလွှာအား အပူချိန်မြင့်မားသော၊ ဓာတုဗေဒနည်းဖြင့် တက်ကြွသော လုပ်ငန်းစဉ်ပတ်ဝန်းကျင်များနှင့် ထိတွေ့ခြင်းမှ ကာကွယ်ပေးပြီး ရေရှည်ယုံကြည်စိတ်ချရမှုအတွက် အဓိကကွဲပြားသည့်အချက်ဖြစ်သည်။ အတွင်းနံရံအပေါ်ယံပိုင်း တူညီမှုသည် အတွင်းပိုင်းသန့်ရှင်းမှုနှင့် wafer အထွက်နှုန်းတို့နှင့် တိုက်ရိုက်သက်ဆိုင်သည်။

Q4: VETEK သည် ကျွန်ုပ်၏ OEM ပုံများ သို့မဟုတ် နမူနာများအတိုင်း ထုတ်လုပ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ VETEK သည် ဖောက်သည်ပုံများ၊ OEM အစိတ်အပိုင်းနံပါတ်များ (ဥပမာ AMAT 0200-03201)၊ နမူနာအစိတ်အပိုင်းများ၊ အတိုင်းအတာသတ်မှတ်ချက်များ၊ လိုအပ်သော ဂရပ်ဖိုက်အဆင့်နှင့် အပေါ်ယံလိုအပ်ချက်များနှင့်အညီ ထုတ်လုပ်နိုင်သည်။

Q5- ပုံမှန်နမူနာပို့ဆောင်ချိန်ကဘာလဲ။

ပုံမှန်နမူနာ ပို့ဆောင်ချိန်သည် ခန့်မှန်းခြေအားဖြင့် ရက် 20 အထိ မြန်သည်။ အမှန်တကယ်ပေးပို့မှုသည် ပုံဆွဲရှုပ်ထွေးမှု၊ ပစ္စည်းရွေးချယ်မှု၊ အပေါ်ယံလိုအပ်ချက်၊ အရေအတွက်နှင့် စစ်ဆေးရေးလိုအပ်ချက်များအပေါ် မူတည်သည်။

လာစရာ။ အနှစ်ချုပ်

AMAT hollow lift pin သည် အတော်လေးသေးငယ်သော semiconductor အစိတ်အပိုင်းဖြစ်သော်လည်း၊ ၎င်း၏ထုတ်လုပ်မှုလိုအပ်ချက်များသည် ရိုးရှင်းပါသည်။ ပါးလွှာသော နံရံဂျီသြမေတြီ၊ တင်းကျပ်သော ဗဟိုချုပ်ကိုင်မှု လိုအပ်ချက်များ၊ အပူချိန်မြင့်သော လည်ပတ်မှု၊ ညစ်ညမ်းမှု ထိန်းချုပ်မှုနှင့် အတွင်းမျက်နှာပြင် အပေါ်ယံအလွှာ ပေါင်းစပ်မှုတို့က အထူးပြု တစ်ပိုင်းလျှပ်ကူးတာ လုပ်ငန်းစဉ် အစိတ်အပိုင်းတစ်ခု ဖြစ်လာစေသည်။

VETEK ၏ လက်ရှိဖြေရှင်းချက်သည် CVD ဆီလီကွန်ကာဗိုက်အလွှာဖြင့် မြင့်မားသောသန့်ရှင်းစင်ကြယ်သောဂရပ်ဖိုက်ကို လက်ခံထားပြီး CVD ဆီလီကွန်ကာဗိုက်၏ မြင့်မားသောသန့်ရှင်းမှု၊ ဓာတုခံနိုင်ရည်နှင့် မြင့်မားသောအပူချိန်တည်ငြိမ်မှုတို့နှင့်အတူ ဂရပ်ဖိုက်၏စက်ပစ္စည်းနှင့် အပူပိုင်းလက္ခဏာများကို ပေါင်းစပ်ထားသည်။ ပုံမှန် coating အထူ 100±20 μm၊ 6N၊ SGL နှင့် Toyo Tanso ဂရပ်ဖိုက်အထိ သန့်စင်သော ပစ္စည်းရွေးချယ်မှုများနှင့် အတွင်းနံရံကို ဖုံးအုပ်နိုင်မှုနှင့်အတူ VETEK သည် semiconductor wafer ကိုင်တွယ်ခြင်းနှင့် ဆီလီကွန် epitaxy အက်ပလီကေးရှင်းများအတွက် စိတ်ကြိုက် AMAT hollow lift pin ဖြေရှင်းချက်ကို ပေးစွမ်းနိုင်ပါသည်။

အစားထိုးရောင်းချသူများအတွက် ရှာဖွေနေသော ဖောက်သည်များအတွက်AMAT 0200-03201 အခေါင်းပေါက် wafer ဓာတ်လှေကားတံ,သို့မဟုတ်အခြား ဆီလီကွန်ကာဗိုက်ဖြင့် ဖုံးအုပ်ထားသော ဂရပ်ဖိုက်တစ်ပိုင်းလျှပ်ကူးပစ္စည်း အစိတ်အပိုင်းများ,VETEK သည် ပုံများ သို့မဟုတ် နမူနာများကို အကဲဖြတ်နိုင်ပြီး စိတ်ကြိုက်ထုတ်လုပ်သည့် ဖြေရှင်းချက်များကို ပေးဆောင်နိုင်သည်။
