semiconductor ပစ္စည်းကိရိယာများအတွက် Quartz အစိတ်အပိုင်းများကိုအသုံးပြုခြင်း

Quartz ထုတ်ကုန်များSemiconductor ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင်ကျယ်ကျယ်ပြန့်ပြန့်သောသန့်ရှင်းစင်ကြယ်ခြင်း, အပူချိန်မြင့်မားမှုနှင့်ဓာတုတည်ငြိမ်မှုကြောင့်အသုံးပြုသည်။

1

လျှောက်လွှာ - ၎င်းသည် monocrystalline ဆီလီကွန်ချုံများကိုဆွဲရန်အသုံးပြုသည်။

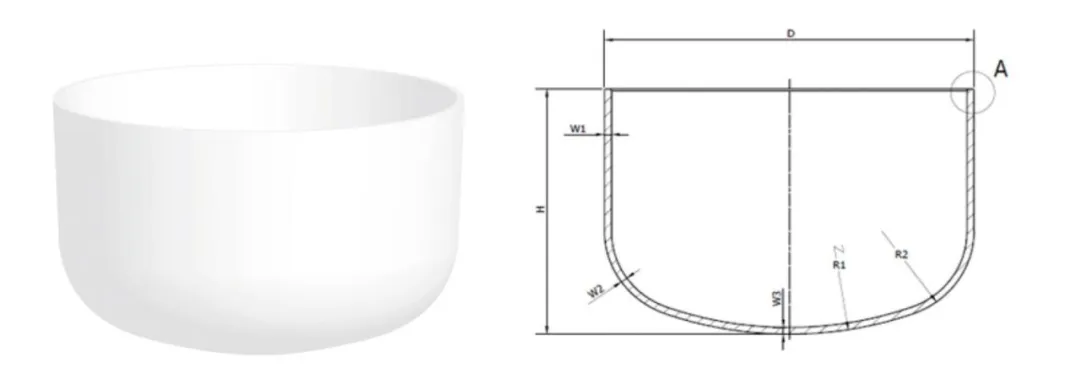

quartz crucbleသတ္တုအညစ်အကြေးများဖြင့်ညစ်ညမ်းမှုကိုလျှော့ချရန်သန့်ရှင်းစင်ကြယ်သောလင်းယုန်သဲ (4N8 တန်းနှင့်အထက်) ဖြင့်ပြုလုပ်ထားသည်။ အပူချိန်မြင့်မားမှုတည်ငြိမ်မှု (အရည်ပျော်မှတ်ခြင်း> 1700 ဒီဂရီစင်တီဂရိတ်) နှင့်အပူတိုးချဲ့မှုနိမ့်ကျသင့်သည်။ Semiconductor Field ရှိ Quartz crucbles များကိုအဓိကအားဖြင့်ဆီလီကွန်တစ်ခုတည်း crystals များထုတ်လုပ်ခြင်းအတွက်အဓိကအားဖြင့်အသုံးပြုသည်။ ၎င်းတို့သည် polycrystalline ဆီလီကွန်ကုန်ကြမ်းပစ္စည်းများတင်ရန်အတွက် calupiable quartz ကွန်တိန်နာများဖြစ်ပြီးစတုရန်းနှင့်ပတ်ပတ်လည်အမျိုးအစားများခွဲခြားနိုင်သည်။ စတုရန်းများကို Polycrystall Silicon Ingots ၏ချုံပုတ်များတွင်အသုံးပြုသည်။ ၎င်းသည်အပူမြင့်မှုမြင့်မားမှုကိုခံရပ်နိုင်ပြီးဟင်းသီးဟင်းရွက်တစ်ခုတည်း crystals ၏သန့်ရှင်းမှုနှင့်အရည်အသွေးကိုသန့်ရှင်းစင်ကြယ်စေနိုင်သည်။

2 ။ Quartz မီးဖိုပြွန်

Quartz ပြွန်အပူချိန်မြင့်မားသောခုခံနိုင်မှု (ရေရှည်လည်ပတ်မှုသည် 1100 ဒီဂရီစင်တီဂရိတ်တွင်ရရှိသောလက္ခဏာများ), ဓာတုဗေဒဓာတ်အားပေးစက်ရုံများ၌အပ။ အဓိကဇာတ်လမ်းများသည်သော့ခတ်ထုတ်လုပ်ခြင်း၏အဓိကလုပ်ငန်းစဉ်ဆက်မဆိုမျိုးစုံဖြင့်အာရုံစိုက်သည်။

အဓိကလျှောက်လွှာလင့်များပျံ့နှံ့ခြင်း, အောက်စီဂျင်, CVD (ဓာတုအငွေ့ခြောက်ခြင်း)

ရည်ရွယ်ချက်:

• ပျံ့နှံ့ Tube - အပူချိန်ပျံ့နှံ့နေသည့်လုပ်ငန်းစဉ်များတွင်အသုံးပြုသော silicon wafers များကို doping အတွက်သယ်ဆောင်သည်။
• မီးဖိုချောင် - အပူချိန်မြင့်မားသောဓာတ်တိုးခြင်းကုသမှုအတွက်ဓာတ်တိုးသောမီးဖိုချောင်များ၌ကျောက်တုံးလှေများကိုထောက်ပံ့သည်။

အင်္ဂါရပ်များ:

၎င်းသည်မြင့်မားသောသန့်ရှင်းစင်ကြယ်ခြင်း (သတ္တု ion ion11ppm) နှင့်အပူချိန်ပုံပျက်သောခုခံမှု (1200 ဒီဂရီစင်တီဂရိတ်အထက်) နှင့်ကိုက်ညီရမည်။

3 ။ Quartz ကြည်လင်လှေ

မတူညီသောပစ္စည်းကိရိယာများပေါ် မူတည်. ၎င်းကိုဒေါင်လိုက်နှင့်အလျားလိုက်အမျိုးအစားများအဖြစ်ခွဲခြားထားသည်။ ကွဲပြားခြားနားသောအချာပိုင်းထုတ်လုပ်မှုလိုင်းများပေါ် မူတည်. အရွယ်အစားအကွာအဝေးသည် 4 မှ 12 လက်မအထိရှိသည်။ semiconductor ICS ထုတ်လုပ်ခြင်း၌,Quartz Crystal လှေအဓိကအားဖြင့် Wafer လွှဲပြောင်းခြင်း, သန့်ရှင်းရေးနှင့်အပြောင်းအလဲနဲ့များ၏လုပ်ငန်းစဉ်များတွင်အသုံးပြုသည်။ မြင့်မားသောသန့်ရှင်းစင်ကြယ်ခြင်းနှင့်အပူချိန်မြင့်မားသောအပူချိန်မြင့်သောလေကြောင်းလိုင်းများအနေဖြင့်၎င်းတို့သည်မရှိမဖြစ်လိုအပ်သောအခန်းကဏ် play မှပါ 0 င်သည်။ ပွက်ပွက်ဆူညံသံပြွန်၏ပျံ့နှံ့ခြင်းသို့မဟုတ်ဓာတ်တိုးခြင်းလုပ်ငန်းစဉ်များတွင် Wafers မျိုးစုံကိုကျောက်စစ်လှေများပေါ်တွင်ထည့်ပြီးကုန်ကြမ်းများထုတ်လုပ်ရန်မီးဖိုပြွန်သို့တွန်းပို့လိုက်သည်။

Semiconductors ရှိ injectors များသည်အဓိကအားဖြင့်သဘာဝဓာတ်ငွေ့သို့မဟုတ်အရည်ပစ္စည်းများသယ်ယူပို့ဆောင်ရန်အတွက်အဓိကအားဖြင့် အသုံးပြု. ပါးလွှာသောရုပ်ရှင်အယူအဆများ,

ဆီလီကွန် transistor နှင့်ပေါင်းစပ်ထားသောတိုက်နယ်ထုတ်လုပ်မှု၏သန့်ရှင်းရေးလုပ်ငန်းစဉ်တွင်၎င်းသည်ဆီလီကွန်ယက်များကိုသယ်ဆောင်ရန်နှင့်အက်စစ်နှင့်အယ်ကာလီဒဏ်ခံနိုင်ရန်အတွက်သန့်ရှင်းရေးလုပ်ခြင်းလုပ်ငန်းစဉ်အတွင်းမညစ်ညမ်းစေရန်အတွက်အက်စစ်နှင့်အယ်ကာလီခံနိုင်ရည်ရှိရန်လိုအပ်သည်။

6 ။ Quartz မီးကွင်းများ,

၎င်းကို Semiconductor abeting actting လုပ်ငန်းစဉ်များတွင်အသုံးပြုသည်။

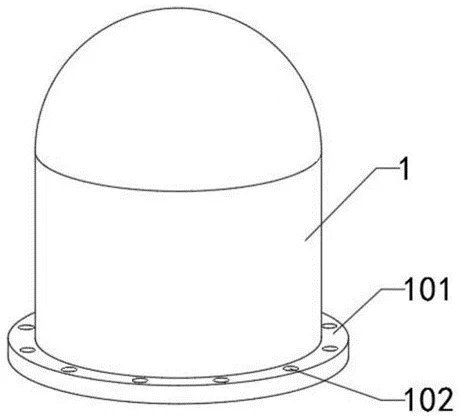

Quartz ခေါင်းလောင်းအိုးPolysilicon အတွက် polysilicon အတွက်အပူချိန်မြင့်မားခြင်း, Polysilicon ထုတ်လုပ်မှုတွင် High-Purrity Trichlorosanane တွင်ဟိုက်ဒရိုဂျင်နှင့်ရောနှောထားပြီး polysilicon ငွေသွင်းရန်နှင့်ဖွဲ့စည်းရန်ကူးသန်းရောင်းဝယ်ရေးတုံ့ပြန်မှုများပြုလုပ်နိုင်သည့် Quartz ခေါင်းလောင်းအဖုံးတပ်ဆင်ထားသည့်အနီရောင်မီးဖိုချောင်သုံးတွင်ပါ 0 င်သည်။

8. Quartz စိုစွတ်သောသန့်ရှင်းရေးအကြံပေးအဖွဲ့

လျှောက်လွှာအဆင့် - ဆီလီကွန်တို့အားစိုစွတ်သောသန့်ရှင်းရေး

အသုံးပြုမှု - အက်စစ်အဝတ်လျှော်ခြင်း (HF, HFSO₄, စသဖြင့်) နှင့် ultrasonic သန့်ရှင်းရေးအတွက်အသုံးပြုသည်။

အင်္ဂါရပ်များ - ခိုင်မာသောဓာတုတည်ငြိမ်မှုနှင့်ခိုင်မာသည့်အက်စစ်ဓာတ်ကိုခံနိုင်ရည်ရှိသည်။

9 ။ Quartz အရည်စုဆောင်းခြင်းပုလင်း

အရည်စုဆောင်းခြင်းပုလင်းကိုစိုစွတ်သောသန့်ရှင်းရေးလုပ်ငန်းစဉ်တွင်စွန့်ပစ်ပစ္စည်းသို့မဟုတ်ကျန်ရှိနေသေးသောအရည်များကိုစုဆောင်းရန်အဓိကအားဖြင့်အသုံးပြုသည်

Wafers ၏စိုစွတ်စေသောသန့်ရှင်းရေးလုပ်ငန်းစဉ်အတွင်း (RCA သန့်ရှင်းရေး, sc1 / sc2 သန့်ရှင်းရေး) တွင်ရေအိုးများကိုဆေးကြောရန်ရေသို့မဟုတ်ဓါတ်ကူပစ္စည်းအမြောက်အများလိုအပ်ပြီးအညစ်အကြေးများပါ 0 င်သောအရည်များထုတ်လုပ်ခြင်းခံရလိမ့်မည်။ အချို့သောအပေါ်ယံပိုင်းဆိုင်ရာဖြစ်စဉ်များ (ဥပမာ - Photoresist Coating ကဲ့သို့သော) စုဆောင်းရန်လိုအပ်သည့် (ဥပမာ - photoresist စွန့်ပစ်ပစ္စည်းကဲ့သို့သော) အရည်များများ (ဥပမာ - Photoresist စွန့်ပစ်ပစ္စည်း) များလည်းရှိသည်။

Function Quartz အရည်စုဆောင်းခြင်းပုလင်းများကိုအထူးသဖြင့်စွန့်ပစ်ပစ္စည်းအရည်များကိုအနီးကပ်စုဆောင်းရန် (ဥပမာအားသန့်ရှင်းရေးအဆင့်) (ဥပမာအားဖြင့်မြင့်မားသောသန့်ရှင်းရေးအဆင့်) တွင် "မြင့်မားသောသန့်ရှင်းရေးအဆင့်" တွင် "မြင့်မားသောသန့်ရှင်းရေးအဆင့်" တွင်အထူးသဖြင့် "မြင့်မားသောသန့်ရှင်းရေးအဆင့်" တွင်ပါ 0 င်သည်။ လင်းယုန်ပုလင်းများညစ်ညမ်းမှုနိမ့်ကျခြင်းသည်ကျန်ရှိနေသေးသောအရည်ကိုပြန်လည်မညစ်ညမ်းစေနိုင်ပါ။

ထို့အပြင် Synthetic Quartz ပစ္စည်းများဖြင့်ပြုလုပ်ထားသော Quartz မျက်နှာဖုံးများသည် photolithography တွင် photolithography တွင် "ဆိုးကျိုးများ" အဖြစ်အသုံးပြုသည်။ ပါးလွှာသောရုပ်ရှင်အထူ (PVD, CVD, ALD) တွင်အသုံးပြုသော Quartz Crystal Oscillators (PVD, CVD, ALD) သည်အခြားရှုထောင့်များအကြားစတင်သည့်နေရာများကိုစစ်ဆေးရန်အသုံးပြုသည်။

နိဂုံးချုပ်အနေဖြင့်ကျောက်တုံးများသည် Moniconductor ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တစ်ခုလုံးတွင် Moniconductor Monicon (Quartz crarts), phothing (Quartz masters) နှင့်ပါးလွှာသောရုပ်ရှင်စုပ်ယူမှု (Quartz Mascillators), Semiconductor ဖြစ်စဉ်များကိုဆင့်ကဲဖြစ်စဉ်နှင့်အတူသန့်ရှင်းစင်ကြယ်ခြင်းအတွက်သန့်ရှင်းမှု, အပူချိန်ခုခံခြင်းနှင့်ရှုထောင့်များ၏တိကျမှန်ကန်မှုကိုထပ်မံတိုးမြှင့်ပေးလိမ့်မည်။
