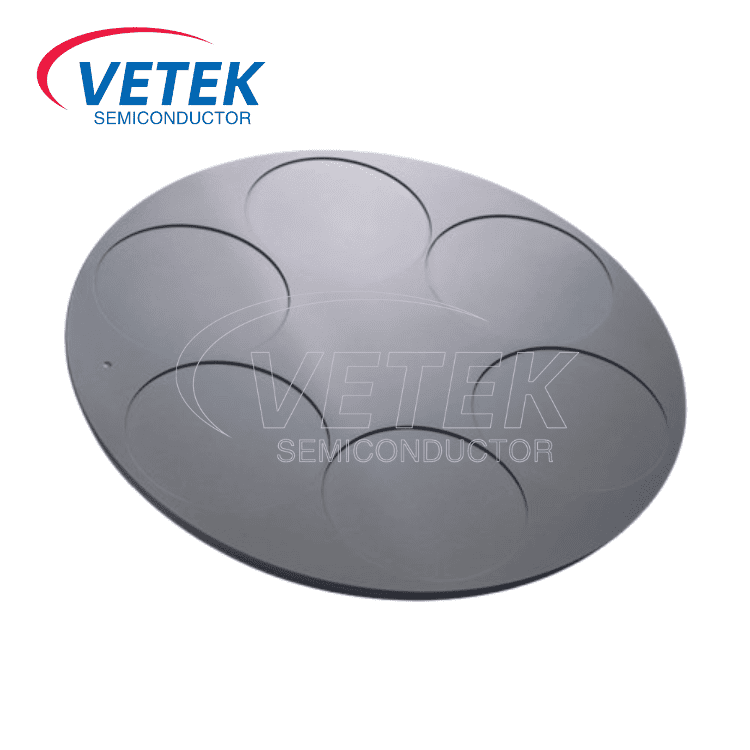

ဆီလီကွန်အခြေခံ GaN Epitaxial Susceptor

Vetekseicon ၏ Silicon-based GaN Epitaxial Susceptor သည် epitaxial ကြီးထွားမှုအတွင်း GaN ပစ္စည်း၏ဆီလီကွန်အလွှာကို ပံ့ပိုးပေးပြီး အပူပေးရန်အတွက် VEECO ၏ K465i GaN MOCVD စနစ်တွင် အဓိကအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ထို့အပြင်၊ Silicon Epitaxial Substrate ပေါ်ရှိ ကျွန်ုပ်တို့၏ GaN သည် မြင့်မားသော သန့်စင်မှုကို အသုံးပြုသည်၊အရည်အသွေးမြင့် ဂရပ်ဖိုက်ပစ္စည်းepitaxial ကြီးထွားမှုဖြစ်စဉ်အတွင်း ကောင်းမွန်သော တည်ငြိမ်မှုနှင့် အပူစီးကူးမှုကို ပံ့ပိုးပေးသည့် အလွှာအဖြစ်၊ အလွှာသည် မြင့်မားသော အပူချိန်ပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိပြီး epitaxial ကြီးထွားမှုလုပ်ငန်းစဉ်၏ တည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရမှုကို အာမခံပါသည်။

Ⅰ။ အဓိကအခန်းကဏ္ဍများEpitaxial လုပ်ငန်းစဉ်

(၁) epitaxial ကြီးထွားမှုအတွက် တည်ငြိမ်သော platform တစ်ခုပေးပါ။

MOCVD လုပ်ငန်းစဉ်တွင် GaN epitaxial အလွှာများကို မြင့်မားသောအပူချိန် (> 1000°C) တွင် ဆီလီကွန်အလွှာများပေါ်တွင် အပ်နှံထားပြီး Susceptor သည် ဆီလီကွန် wafers များကိုသယ်ဆောင်ရန်နှင့် ကြီးထွားစဉ်အတွင်း အပူချိန်တည်ငြိမ်မှုရှိစေရန်အတွက် တာဝန်ရှိပါသည်။

Silicon-based Susceptor သည် Si substrate နှင့် သဟဇာတဖြစ်သော ပစ္စည်းကို အသုံးပြုထားပြီး GaN-on-Si epitaxial အလွှာ၏ ကွဲထွက်နိုင်ခြေကို လျှော့ချပေးကာ အပူပိုင်းချဲ့ထွင်မှု (CTE) မတူညီမှုကြောင့် ဖြစ်ရသည့် ဖိစီးမှုများကို လျှော့ချပေးသည်။

(၂) epitaxial တူညီမှုရှိစေရန် အပူဖြန့်ဖြူးမှုကို အကောင်းဆုံးလုပ်ဆောင်ပါ။

MOCVD တုံ့ပြန်မှုခန်းရှိ အပူချိန်ဖြန့်ဝေမှုသည် GaN ပုံဆောင်ခဲ၏အရည်အသွေးကို တိုက်ရိုက်သက်ရောက်သောကြောင့် SiC အပေါ်ယံပိုင်းသည် အပူစီးကူးမှုကို မြှင့်တင်နိုင်ပြီး အပူချိန် gradient ပြောင်းလဲမှုများကို လျှော့ချကာ epitaxial အလွှာအထူနှင့် doping တူညီမှုကို ပိုကောင်းအောင်ပြုလုပ်နိုင်သည်။

မြင့်မားသောအပူစီးကူးနိုင်သော SiC သို့မဟုတ် သန့်စင်မှုမြင့်မားသော ဆီလီကွန်အလွှာကို အသုံးပြုခြင်းသည် အပူတည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေပြီး အပူအစက်ဖြစ်ပေါ်ခြင်းကို ရှောင်ရှားနိုင်သောကြောင့် epitaxial wafers အထွက်နှုန်းကို ထိရောက်စွာတိုးတက်စေပါသည်။

(၃) ဓာတ်ငွေ့စီးဆင်းမှုကို ကောင်းမွန်စေပြီး ညစ်ညမ်းမှုကို လျှော့ချပေးခြင်း

Laminar စီးဆင်းမှုကို ထိန်းချုပ်ခြင်း- အများအားဖြင့် Susceptor ၏ ဂျီဩမေတြီဒီဇိုင်း (မျက်နှာပြင် ပြားချပ်ချပ်ကဲ့သို့) သည် တုံ့ပြန်ဓာတ်ငွေ့၏ စီးဆင်းမှုပုံစံကို တိုက်ရိုက်အကျိုးသက်ရောက်နိုင်သည်။ ဥပမာအားဖြင့်၊ Semixlab ၏ Susceptor သည် ရှေ့ပြေးဓာတ်ငွေ့ (TMGa၊ NH₃ ကဲ့သို့သော) ရှေ့ပြေးဓာတ်ငွေ့ (ဥပမာ) wafer မျက်နှာပြင်ကို အညီအမျှ ဖုံးအုပ်ထားကြောင်း သေချာစေရန် ဒီဇိုင်းကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းဖြင့် လှိုင်းထန်မှုကို လျှော့ချပေးပါသည်။

ညစ်ညမ်းမှုပျံ့နှံ့ခြင်းကို ကာကွယ်ပေးခြင်း- Silicon Carbide Coating ၏ အလွန်ကောင်းမွန်သော အပူစီမံခန့်ခွဲမှုနှင့် ချေးခံနိုင်ရည်တို့နှင့်အတူ၊ ကျွန်ုပ်တို့၏ သိပ်သည်းဆမြင့်မားသော ဆီလီကွန်ကာဗိုက်အလွှာသည် ဂရပ်ဖိုက်အလွှာအတွင်းရှိ အညစ်အကြေးများကို epitaxial အလွှာသို့ ပျံ့နှံ့မသွားစေရန် ကာကွယ်နိုင်ပြီး စက်ပစ္စည်း၏စွမ်းဆောင်ရည် ယိုယွင်းပျက်စီးမှုကို ရှောင်ရှားနိုင်မည်ဖြစ်သည်။

Ⅱ ရူပဂုဏ်သတ္တိIsostatic ဂရပ်ဖိုက်
