ထုတ်ကုန်များ

VeTek Semiconductor သည် တရုတ်နိုင်ငံတွင် ပရော်ဖက်ရှင်နယ် Porous Graphite Guide Ring ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည်။ ကျွန်ုပ်တို့သည် အဆင့်မြင့်ပြီး တာရှည်ခံသော Porous Graphite Guide Ring ကိုပေးရုံသာမက စိတ်ကြိုက်ဝန်ဆောင်မှုများကိုလည်း ပံ့ပိုးပေးပါသည်။ ကျွန်ုပ်တို့၏စက်ရုံမှ Porous Graphite Guide Ring ကို ၀ ယ်ရန်ကြိုဆိုပါသည်။

VETEK MOCVD SiC Coated Susceptor သည် LED နှင့် ဒြပ်ပေါင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်း epitaxial ကြီးထွားမှုအတွက် အထူးထုတ်လုပ်ထားသော တိကျသောအင်ဂျင်ဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ ၎င်းသည် ရှုပ်ထွေးသော MOCVD ပတ်၀န်းကျင်အတွင်း ထူးခြားသောအပူတစ်ထပ်တည်းဖြစ်မှုနှင့် ဓာတုဗေဒဆိုင်ရာအားနည်းမှုကို ပြသသည်။ VETEK ၏ ခိုင်မာသော CVD အပ်နှံခြင်းလုပ်ငန်းစဉ်ကို အသုံးချခြင်းဖြင့် သင်၏တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်မှု၏ အစီအစဥ်တိုင်းအတွက် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်အာမခံချက် ပေးစွမ်းသည့် wafer တိုးတက်မှုနှင့် အရင်းခံအစိတ်အပိုင်းများ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးနိုင်ရန် ကျွန်ုပ်တို့ကတိပြုပါသည်။

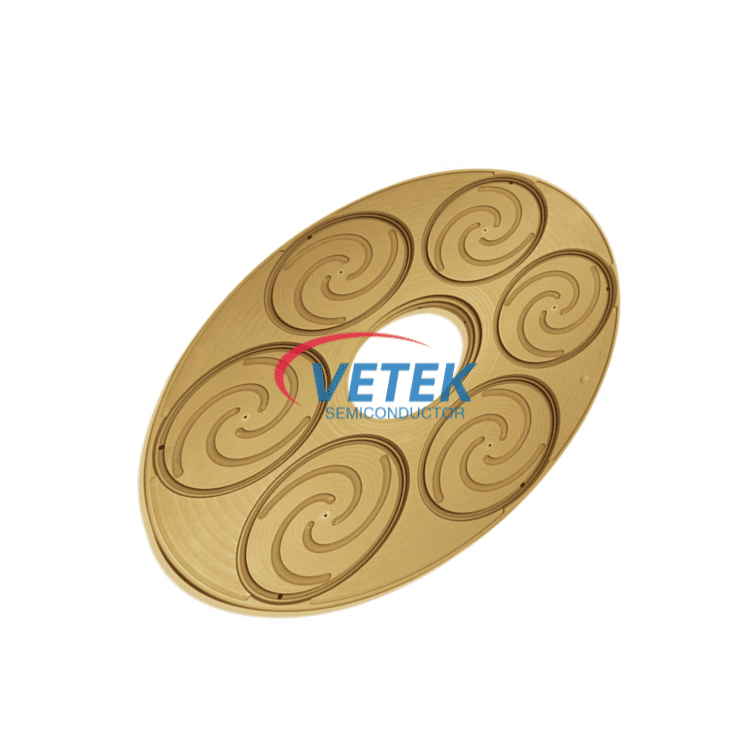

Vetek CVD TaC Coated Susceptor သည် စွမ်းဆောင်ရည်မြင့် MOCVD epitaxial ကြီးထွားမှုအတွက် အထူးထုတ်လုပ်ထားသော တိကျသောဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ ၎င်းသည် လွန်ကဲသောအပူချိန် 1600°C ရှိသော ပတ်ဝန်းကျင်တွင် အလွန်ကောင်းမွန်သော အပူတည်ငြိမ်မှုနှင့် ဓာတုဗေဒဆိုင်ရာ အားနည်းမှုကို ပြသသည်။ VETEK ၏ ခိုင်မာသော CVD အပ်နှံခြင်းလုပ်ငန်းစဉ်ကို အားကိုး၍ ကျွန်ုပ်တို့သည် wafer ကြီးထွားမှုတူညီမှု၊ core အစိတ်အပိုင်းများ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန်နှင့် သင်၏ semiconductor ထုတ်လုပ်မှုတိုင်းအတွက် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်အာမခံချက်များကို ပေးဆောင်ရန် ကျွန်ုပ်တို့ကတိပြုပါသည်။

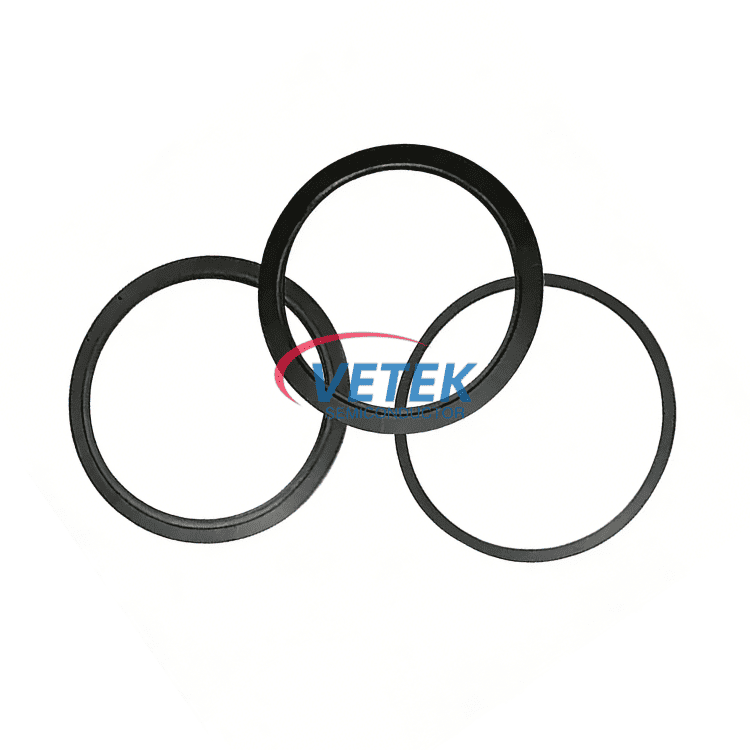

Veteksemicon Solid Silicon Carbide (SiC) Focusing Ring သည် အဆင့်မြင့် semiconductor epitaxy နှင့် plasma etching လုပ်ငန်းစဉ်များတွင် အသုံးပြုသော အရေးကြီးသော အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး ပလာစမာဖြန့်ဖြူးမှု၊ အပူပိုင်းတူညီမှုနှင့် wafer edge သက်ရောက်မှုများကို တိကျစွာထိန်းချုပ်ရန် လိုအပ်ပါသည်။ မြင့်မားသောသန့်စင်မှုအစိုင်အခဲဆီလီကွန်ကာဗိုက်ဖြင့်ထုတ်လုပ်ထားသည့် ဤအာရုံစူးစိုက်လက်စွပ်သည် ထူးခြားသောပလာစမာတိုက်စားမှုကိုခံနိုင်ရည်ရှိမှု၊ အပူချိန်မြင့်မားသောတည်ငြိမ်မှုနှင့် ဓာတုကင်းမဲ့မှု၊ ပြင်းထန်သောဖြစ်စဉ်အခြေအနေများအောက်တွင် ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကိုပြသထားသည်။ သင်၏စုံစမ်းမေးမြန်းမှုကို ကျွန်ုပ်တို့မျှော်လင့်ပါသည်။

Silicon Carbide Crystal ကြီးထွားမှုသည်စွမ်းဆောင်ရည်မြင့်မားသော semiconductor device များထုတ်လုပ်ခြင်းတွင်အဓိကဖြစ်စဉ်တစ်ခုဖြစ်သည်။ Crystal ကြီးထွားလာသောပစ္စည်းကိရိယာများကိုတည်ငြိမ်အေးချမ်းရေးနှင့်သဟဇာတဖြစ်မှုနှင့်သဟဇာတတေးအောင်ပြုလုပ်ခြင်းသည်ဆီလီကွန်ကာဘက်ကာလက် ingots ၏အရည်အသွေးနှင့်အထွက်နှုန်းကိုတိုက်ရိုက်ဆုံးဖြတ်ပါ။ ရုပ်ပိုင်းဆိုင်ရာအငွေ့သယ်ယူပို့ဆောင်ရေးဝိသေသလက္ခဏာများ (PVT) နည်းပညာ၏ဝိသေသလက္ခဏာများအပေါ် အခြေခံ. Veteksemi သည် Silicon Carbide Carbide Crystal Crystal အတွက်ခုခံကာကွယ်မှုအပူချိန် 6 လက်မ, 8 လက်မ, အပူချိန်, ဖိအားနှင့်ပါဝါကိုတိကျသောထိန်းချုပ်မှုမှတဆင့် EPD (pit pherity) နှင့် BPD (Basal လေယာဉ် dislocation) နှင့် BPD (Basal လေယာဉ် dislocation) နှင့် BPD (Basal လေယာဉ် dislocation) နှင့်ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်းများကိုထိရောက်စွာလျှော့ချသည်။

SIC Gene Bonding Technology သည် Crystal Compunching ကိုအကျိုးသက်ရောက်စေသောအဓိကဖြစ်စဉ်များအနက်မှတစ်ခုဖြစ်သည်။ ဆွေမျိုးဆက်နွယ်မှုလုပ်ငန်းစဉ်အတွင်းမီးရှို့ဖျက်ဆီးထားသောချို့ယွင်းချက်အမျိုးမျိုးကိုထိထိရောက်ရောက်လျှော့ချနိုင်သည်။
