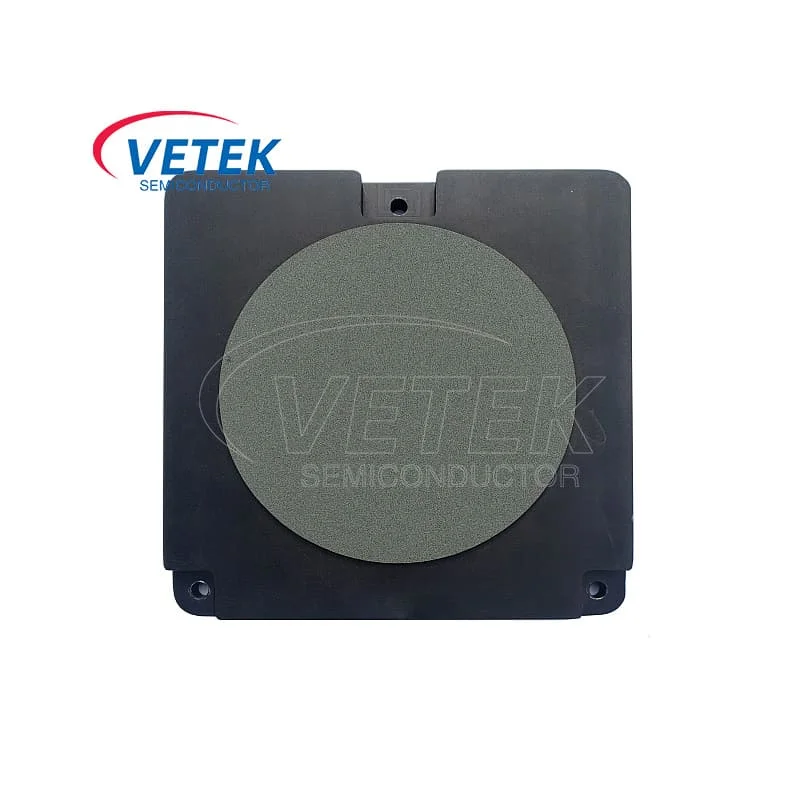

Porous SiC Vacuum Chuck
  • Porous SiC Vacuum ChuckPorous SiC Vacuum Chuck

Porous SiC Vacuum Chuck

Vetek Semiconductor ၏ Porous SiC Vacuum Chuck ကို အထူးသဖြင့် CVD နှင့် PECVD လုပ်ငန်းစဉ်များတွင် အထူးသဖြင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်သည့်ကိရိယာများ၏ အဓိကအစိတ်အပိုင်းများတွင် အသုံးပြုသည်။ Vetek Semiconductor သည် စွမ်းဆောင်ရည်မြင့် Porous SiC Vacuum Chuck ကို ထုတ်လုပ်ခြင်းနှင့် ထောက်ပံ့ပေးခြင်းတွင် အထူးပြုပါသည်။ သင်၏နောက်ထပ်စုံစမ်းမေးမြန်းမှုများကိုကြိုဆိုပါသည်။

Vetek Semiconductor Porus Sic Chuck သည်အလွန်ကောင်းမွန်သောစွမ်းဆောင်ရည်နှင့်အတူ silicon carbide (SIC) ၏အဓိကစွမ်းဆောင်ရည်ဖြင့်ဖွဲ့စည်းထားသော Silicon Carbide (SIC) ဖြင့်ဖွဲ့စည်းထားသည်။ sic facuck chuck သည် semiconductor processing process တွင် wafer ပံ့ပိုးမှုနှင့် fixation ၏အခန်းကဏ် play မှပါ 0 င်နိုင်သည်။ ဤထုတ်ကုန်သည် Wafer နှင့် Chuck တို့အကြားအနီးကပ်ဆင်ခြေဖုံးများအကြားနီးကပ်စွာဆင်တူခြင်း, ထို့အပြင်ဆီလီကွန်ကာလက်ဆီးကိုအပူချိန်မြင့်မားခြင်းသည် Chuck ၏တည်ငြိမ်မှုကိုသေချာစေပြီးအပူတိုးချဲ့မှုကြောင့် 0 တ်စုံမှုအားလျော့နည်းသွားစေနိုင်သည်။ နောက်ထပ်တိုင်ပင်ဆွေးနွေးရန်လှိုက်လှဲစွာကြိုဆိုပါသည်။


အီလက်ထရွန်နစ်ပစ္စည်းနယ်ပယ်တွင် Porous SiC Vacuum Chuck ကို လေဆာဖြတ်တောက်ခြင်း၊ ပါဝါထုတ်လုပ်သည့်ကိရိယာများ၊ photovoltaic module များနှင့် ပါဝါအီလက်ထရွန်နစ်အစိတ်အပိုင်းများအတွက် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအဖြစ် အသုံးပြုနိုင်ပါသည်။ ၎င်း၏ မြင့်မားသောအပူစီးကူးမှုနှင့် အပူချိန်မြင့်မားမှုကို ခံနိုင်ရည်ရှိမှုတို့က အီလက်ထရွန်းနစ်ပစ္စည်းများအတွက် စံပြပစ္စည်းတစ်ခုဖြစ်သည်။ optoelectronics နယ်ပယ်တွင်၊ Porous SiC Vacuum Chuck ကို လေဆာများ၊ LED ထုပ်ပိုးပစ္စည်းများနှင့် ဆိုလာဆဲလ်များကဲ့သို့သော optoelectronic ကိရိယာများထုတ်လုပ်ရန်အတွက် အသုံးပြုနိုင်သည်။ ၎င်း၏အလွန်ကောင်းမွန်သော optical ဂုဏ်သတ္တိများနှင့် ချေးခံနိုင်ရည်သည် စက်ပစ္စည်း၏စွမ်းဆောင်ရည်နှင့် တည်ငြိမ်မှုကို မြှင့်တင်ပေးပါသည်။


Vetek Semiconductor ပေးစွမ်းနိုင်ပါတယ်။:

1. သန့်စင်ခြင်း: SiC carrier လုပ်ဆောင်ခြင်း၊ ထွင်းထုခြင်း၊ သန့်ရှင်းရေး နှင့် နောက်ဆုံးပေးပို့ခြင်းပြီးနောက်၊ အညစ်အကြေးအားလုံးကို လောင်ကျွမ်းစေရန် 1.5 နာရီကြာ အပူချိန် 1200 ဒီဂရီတွင် ထားရပြီး လေဟာနယ်အိတ်များတွင် ထုပ်ပိုးရပါမည်။

2. ထုတ်ကုန်ပြားချပ်ချပ်: Wafer ကိုမချခင်မှာလေယာဉ်တင်သင်္ဘောကိုမြန်မြန်ဆန်ဆန်ထုတ်လွှင့်နေစဉ်အတွင်းပျံသန်းမှုမှကာကွယ်ရန်ပစ္စည်းကိရိယာများကိုကာကွယ်ရန်ပစ္စည်းကိရိယာများပေါ်တွင်တင်ထားသည့်အခါ -60kpa အထက်တွင်ရှိရမည်။ Wafer ကိုနေရာချပြီးနောက်၎င်းသည် -70kpa အထက်တွင်ရှိရမည်။ အကယ်. 0 န်ဆောင်မှုအမှတ်အသားသည် -50kpa ထက်နိမ့်ပါကစက်သည်စက်ကိုသတိ ပေး. မရပါ။ ထို့ကြောင့်နောက်ကျော၏ရင်ပြင်သည်အလွန်အရေးကြီးသည်။

3. သဘာဝဓာတ်ငွေ့လမ်းကြောင်းဒီဇိုင်း: ဖောက်သည်လိုအပ်ချက်အရစိတ်ကြိုက်။


ဖောက်သည်စမ်းသပ်မှု အဆင့် ၃:

1. Oxidation စမ်းသပ်ခြင်း- အောက်ဆီဂျင်မရှိပါ (ဖောက်သည်သည် 900 ဒီဂရီအထိ လျင်မြန်စွာ အပူပေးသောကြောင့် ထုတ်ကုန်ကို 1100 ဒီဂရီတွင် နှပ်ထားရန် လိုအပ်သည်)။

2 ။ Metal Residue Test: အလျင်အမြန်အပူချိန် 1200 ဒီဂရီအထိအပူအညိုရောင်အညစ်အကြေးများကိုမထုတ်လွှတ်ပါ။

3 ။ လေဟာနယ်စမ်းသပ်မှု - Wafer နှင့်အတူဖိအားများနှင့်မတူဘဲဖိအားအကြားခြားနားချက်မှာ + 2ka (စုတ်ယူခြင်းအခွင့်အလမ်း) တွင်ဖြစ်သည်။


silicon-carbide-porous-ceramic


sic-porous-ceramic


VeTek Semiconductor Porous SiC Vacuum Chuck Characteristics ဇယား:

Silicon Carbide Porous Ceramics Characteristics Table

VeTek Semiconductor Porous SiC Vacuum Chuck ဆိုင်များ:


VeTek Semiconductor Production Shop


Semiconductor Chip Egitaxy စက်မှုလုပ်ငန်းကွင်းဆက်၏ခြုံငုံသုံးသပ်ချက်:


Overview of the semiconductor chip epitaxy industry chain
