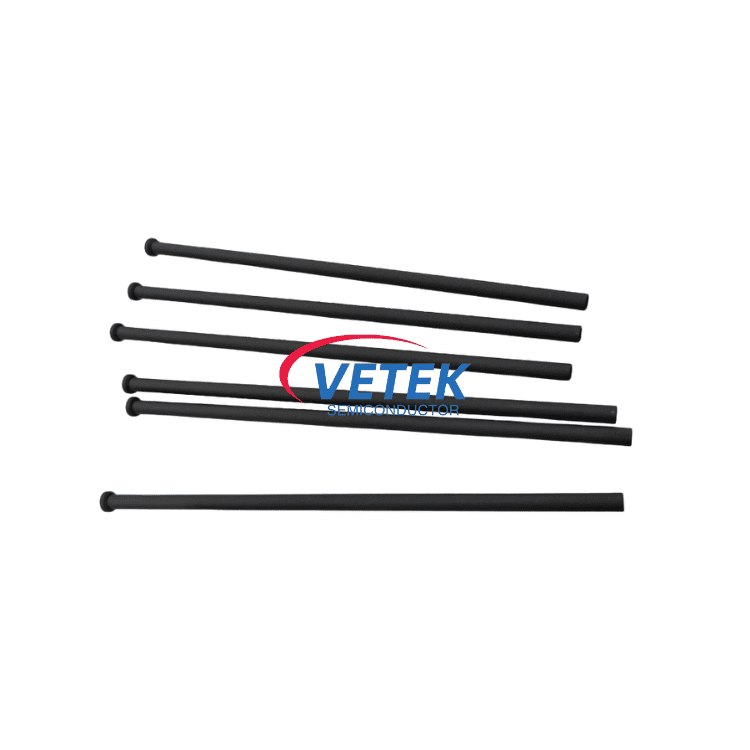

AMAT 0200-03201 CVD SiC Wafer Lift Pin

ထုတ်ကုန်အင်္ဂါရပ်များ

 ● စစ်မှန်သော တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်မှုအတွက် တည်ဆောက်ထားသော သန့်ရှင်းမှုမြင့်မားသော ဂရပ်ဖိုက်အမာခံ + CVD SiC အပေါ်ယံပိုင်း။

 ● အပူချိန်မြင့်သော epitaxy ကို ကိုင်တွယ်ပြီး စက်လည်ပတ်ပြီးနောက် စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုစက်ဝန်းကို မဆုံးရှုံးစေဘဲ လည်ပတ်သည်။

 ● ပါးလွှာသောနံရံပုံသဏ္ဍာန်သည် အပူဒြပ်ထုကို လျှော့ချပေးပြီး wafer ကိုင်တွယ်မှု တိကျမှုကို တိုးတက်စေသည်။

 ● SiC အလွှာသည် ပြင်းထန်သော ဓာတ်ငွေ့များ နှင့် ဓာတုဗေဒ သန့်စင်မှုများအတွက် ရပ်တည်သည်။

 ● ချောမွေ့သော၊ ယူနီဖောင်းအပေါ်ယံပိုင်းသည် အမှုန်အမွှားများကို လျော့နည်းစေပြီး ပိုမိုတည်ငြိမ်သော လုပ်ဆောင်မှုကို ဆိုလိုပါသည်။ ကျွန်ုပ်တို့သည် အရေးကြီးသော semiconductor အစိတ်အပိုင်းများအတွက် CNC စက်ဖြင့် တင်းတင်းကျပ်ကျပ် ကိုင်တွယ်ထားပါသည်။

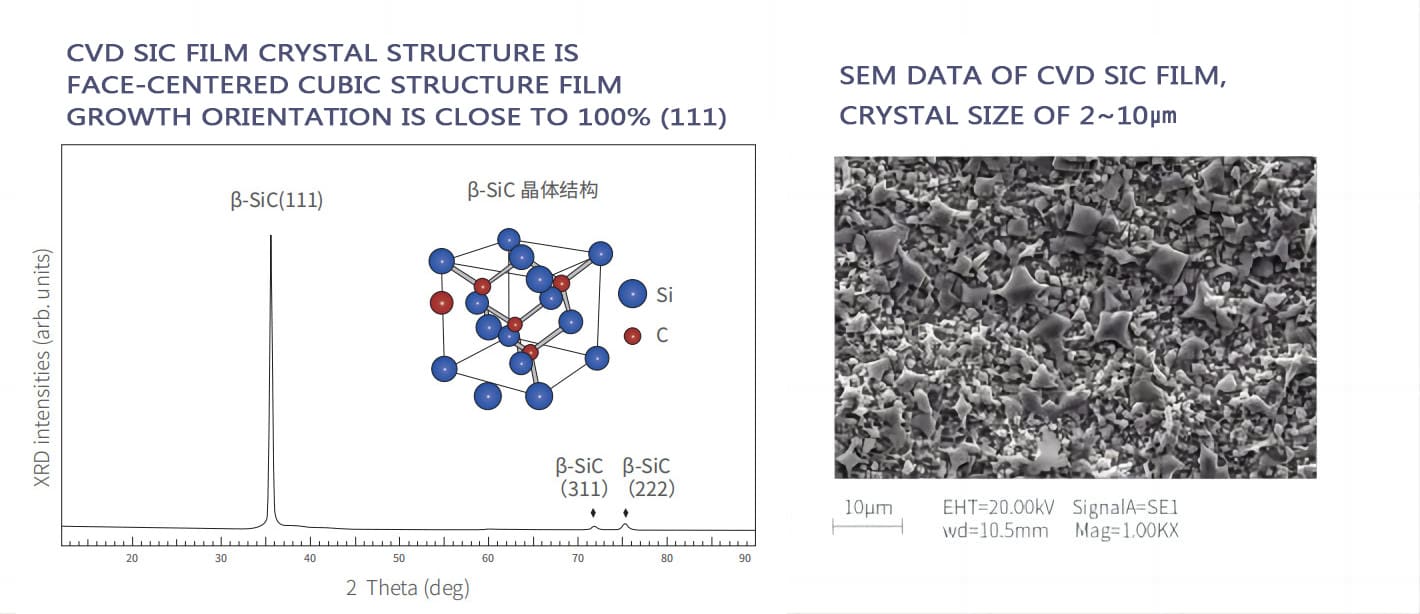

CVD SiC Coating ၏ အခြေခံ ရုပ်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

အသုံးချမှု

 ● ဆီလီကွန် epitaxy (Si EPI) – 300mm ဓာတ်ပေါင်းဖိုအတွင်းမှ ဖယ်ရှားခြင်း၊ နေရာချထားခြင်းနှင့် ရွေ့လျားနေသော wafer များ။

 ● အပူတည်ငြိမ်မှု၊ ချေးခံနိုင်ရည်၊ အမှုန်နည်းပါးသော၊ နှင့် အစိတ်အပိုင်းသက်တမ်းကြာရှည်ရန်လိုအပ်သည့် အထွေထွေတစ်ပိုင်းလျှပ်ကူးပစ္စည်း wafer လုပ်ငန်းစဉ်။

 ● AMAT epitaxy အခန်းများနှင့် တွဲဖက်အသုံးပြုနိုင်သော wafer ကိုင်တွယ်မှုစနစ်များ။

VeTek Semiconductor ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

 ● ဆီမီးကွန်ဒတ်တာအသုံးပြုရန်အတွက် ရည်ရွယ်သည့် သန့်စင်မြင့် SiC coated ဂရက်ဖိုက်။

 ● အပူတည်ငြိမ်မှုနှင့် ဓာတုခံနိုင်ရည်နှစ်ခုစလုံးသည် အစိုင်အခဲဖြစ်သည်။

 ● သည်းခံနိုင်မှုကို တင်းတင်းကျပ်ကျပ်ထားပါ — တိကျသောစက်ကိရိယာသည် ကျွန်ုပ်တို့၏အရာဖြစ်သည်။

 ● AMAT၊ ASM၊ Aixtron နှင့် LPE တို့နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။
